Säulenschwenkkran
Typ PS
Tipp Dübelbefestigung mit VerbundAnker-System VAS2 möglich
Produkthighlights
- Preiswerter Kran
- Leichtes Schwenken
- Abgespannte Bauweise, geringes Eigengewicht des Auslegers
- Einsatz im Freigelände möglich
- Säulenhöhe und Auslegerlänge kann den Raumverhältnissen angepasst werden
- Montagefreundlichkeit durch Dübelbefestigung auf Betonboden (Optional)
Der Einfache
Der Säulenschwenkkran PS ist der preiswerte Einsteigerkran!
Sie können ihn für einfache betriebliche Aufgabenstellungen bis zu einer Tragfähigkeit von 2.000 kg einsetzen. Aufgrund seiner abgespannten Bauweise und dem daraus folgenden niedrigen Eigengewicht des Auslegers ermöglicht Ihnen der Drehkran leichtes Schwenken. Ob in der Halle oder im Freigelände, durch seine individuelle Säulenhöhe und Auslegerlänge passt sich der Säulendrehkran PS genau an Ihre Bedürfnisse an.
Auch bei der Wahl der Befestigung können Sie individuell zwischen der komfortablen Dübelbefestigung auf Betonboden mit dem patentierten VETTER VerbundAnker-System VAS2, einer Fundamentbefestigung mit Ankerschrauben, TopAnker oder KompaktAnker sowie einem planen Fußflansch zur Befestigung auf einer Stahlkonstruktion wählen.
Die passende Stromzuführung, elektrisch verfahrbare ELECTROLIFT® Kettenzüge und eiteres variantenreiches Zubehör erhalten Sie direkt von uns.
Diesen Schwenkkran-Typ erhalten Sie auch als Wandschwenkkran.
Technische Daten
| Tragfähigkeit: | 80 - 2000 kg |
| Ausladung: | 2000 - 6000 mm |
| Unterkante: | 1450 - 9200 mm |
| Bauhöhe: | 2250 - 10 000 mm |
| Schwenkbereich: | 270° |
| EN 13001 Hubklasse: | HC2 |
| EN 13001 Stabilitätsklasse: | S2 |
| Bauform Ausleger: | Abgespannt |
| Schwenken: | Von Hand |
| Hebezeug: | Kettenzug |
| Katzfahren: | Von Hand / Elektrisch |
| Aufstellort: | Halle / Freigelände |
Ausladung [m]
Tragfähigkeit [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 500 | |||||||||
| 800 | |||||||||
| 1000 | |||||||||
| 1600 | |||||||||
| 2000 |
3D-Ansicht
Zubehör
Befestigung
Dübelbefestigung auf Betonboden
VerbundAnker-System VAS2
Die runde Lösung zur Verdübelung des Säulenschwenkkranes auf vorhandenem Betonboden mit dem patentierten VETTER VerbundAnker-System. Aufwändige Fundamentierungsarbeiten entfallen.
Fundamentbefestigung mit Ankerschrauben
AnkerFix
Die klassische Fundamentbefestigung mit Ankerschrauben, Schablone und einem Satz Muttern und Scheiben. Zur Lieferung gehört des Weiteren ein ausführlicher Fundamentplan mit Angaben zur Fundamentgröße und Bewehrung.
Fundamentbefestigung ohne herausstehende Ankerschrauben
TopAnker
Die alternative Fundamentbefestigung ohne herausstehende Ankerschrauben (keine Stolperfallen). Bis zur Kranmontage bleibt die Fundamentfläche frei begeh- und befahrbar. Sofortige Inbetriebnahme des Kranes möglich, da kein Unterguss erforderlich ist.
Fundamentbefestigung mit optimaler Montagefreundlichkeit
KompaktAnker
Diese Fundamentbefestigung verbindet die Vorteile des TopAnkers mit hoher Montagefreundlichkeit. Der Zusammenbau einzelner Verankerungselemente auf der Baustelle entfällt. Einfache Positionierung in der Fundamentgrube über Stellfüße.
Befestigung auf Stahlkonstruktion oder Maschine
Fußflansch plan
Fußflansch plan oder maschinell geplant zur Befestigung des Kranes auf einer Stahlkonstruktion oder Maschine. Befestigungsschrauben bauseits.
Stromzuführung
Rundkabel
Stromzuführung über Kabelschlaufe, bestehend aus Rundkabel und Kabelhalterohr zur Befestigung am Ausleger. Kommandotafel am Hebezeug befestigt. Geeignet bis zu einer Ausladung von 3 m (abhängig von der Unterkante).
Rundschleppkabel
Günstige Stromzuführung, bestehend aus Rundkabel, Kabelwagen, Spannseil und Haltearmen zur Befestigung am Ausleger. Kommandotafel am Hebezeug befestigt. Empfohlen bei einer Ausladung von 3-10 m (abhängig von der Unterkante).
Sonstiges

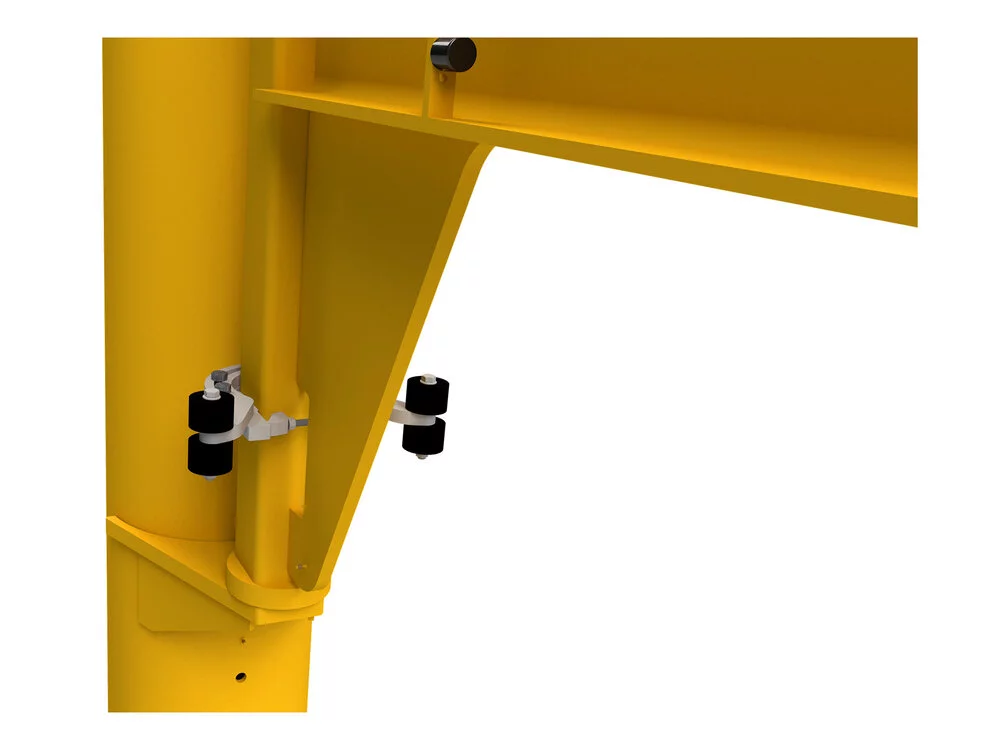

Schwenkbegrenzungsanschlag
Mechanische Schwenkbegrenzung, einfach und stufenlos montier- und auch verstellbar.
Arretiervorrichtung
Zum Arretieren des Auslegers in unterschiedlichen Positionen. Ausführung mit Hebelarm/Zugseil und Steuerhebel (je nach Krantyp). Auch als Schwenksperre bis Windstärke 7 Beaufort einsetzbar (Kran muss ausgeschaltet und Hebezeug in Ruheposition sein).
Freigeländeeinsatz
Wetterfeste Ausführung für Temperaturumgebung -20° C bis 40° C, Windstärke bis 4 Bft (mäßige Brise), Schutzklasse IP55 und Isolationsklasse F.
Zum Freigeländeeinsatz gehören abgedichtete Lager, Neoprenkabel, Wetterschutzdächer für Hebezeug und Schwenkantrieb sowie eine qualitativ hochwertige Freigeländelackierung in Anlehnung an die Korrosivitätskategorie C3. Bei Freigeländeeinsatz wird eine Feuerverzinkung der Stahlkonstruktion empfohlen.
Oberflächenbehandlung
Anstrichaufbau für Halleneinsatz
Bei Kranen, die in der Halle verwendet werden, wird die Krankonstruktion stahlkiesentrostet und mit einer qualitativ hochwertigen Lackierung in Anlehnung an die Korrosivitätskategorie C2 versehen. Diese ist geeignet für geringe atmosphärische Belastung. Die Standardfarbe ist narzissengelb (RAL 1007) in einer Sollschichtstärke von 80 µm.
Andere RAL-Farbtöne, Korrosivitätskategorien und Schichtstärken sind optional lieferbar.
Anstrichaufbau für Freigeländeeinsatz oder Produktionsräume mit hoher Feuchte
Krane, die im Freien eingesetzt werden, benötigen einen besonderen Freigeländeanstrich. Hierzu wird die Krankonstruktion stahlkiesentrostet und mit einer qualitativ hochwertigen Freigeländelackierung in Anlehnung an die Korrosivitätskategorie C3 versehen. Diese ist geeignet für mäßige atmosphärische Belastung. Die Standardfarbe ist narzissengelb (RAL 1007) in einer Sollschichtstärke von 120 µm.
Andere RAL-Farbtöne, Korrosivitätskategorien und Schichtstärken sind optional lieferbar.
Galerie
