PRODUKTHIGHLIGHTS
- 24 V Steuerspannung
- Betriebsendschalter
- Drehzahlüberwachte Überlastsicherung
- Alle elektrischen Verbindungen steckbar
- Servicehaube für direkten Zugriff auf Steckverbindungen, Zugentlastung und Steuerleitung
- Geringer Kettenverschleiß
- Betriebsstundenzähler und Status-/Fehleranzeige über Display ablesbar
- Zwei Hubgeschwindigkeiten für präzises und produktives Arbeiten
Elektrokettenzug mit komfortablen Zusatzausstattungen
Sie können den aus gewichtssparendem Aluminium-Druckguss gefertigten Kettenzug universell für alle Schwenkkrane und Portalkrane im Lastbereich von 125 – 2.000 kg einsetzen.
Bei der Konzeption der ELECTROLIFT® Kettenzüge wurden die neuesten Erkenntnisse im mechanischen und elektrischen Bereich zu Grunde gelegt, um Ihnen ein Produkt bieten zu können, das kompakt in den Einbaumaßen sowie leistungsfähig und zuverlässig im Einsatz ist. Ausgelegt nach nationalen und internationalen Regeln der Technik entsprechen die ELECTROLIFT® Kettenzüge den gültigen Normen und Vorschriften. Ein leiser Kettenlauf ist ebenso selbstverständlich wie die eingebaute Rutschkupplung, die den Hakenweg in höchster und niedrigster Stellung begrenzt. Neben dem hohen Qualitätsanspruch an alle Bauteile wurde auch Wert auf formschönes Design gelegt.
Aufgrund seiner zwei Hubgeschwindigkeiten (Haupthub/Feinhub) ist ein behutsames Heben und Senken Ihrer Lasten gewährleistet. Standardmäßig gehören Hubendschalter für obere und untere Hakenstellung, Diagnose-Schnittstelle und Betriebsstundenzähler (hierdurch ergeben sich bei der Ermittlung der Restlebensdauer 10 % mehr Volllaststunden) zu den standardmäßigen Zusatzausstattungen.

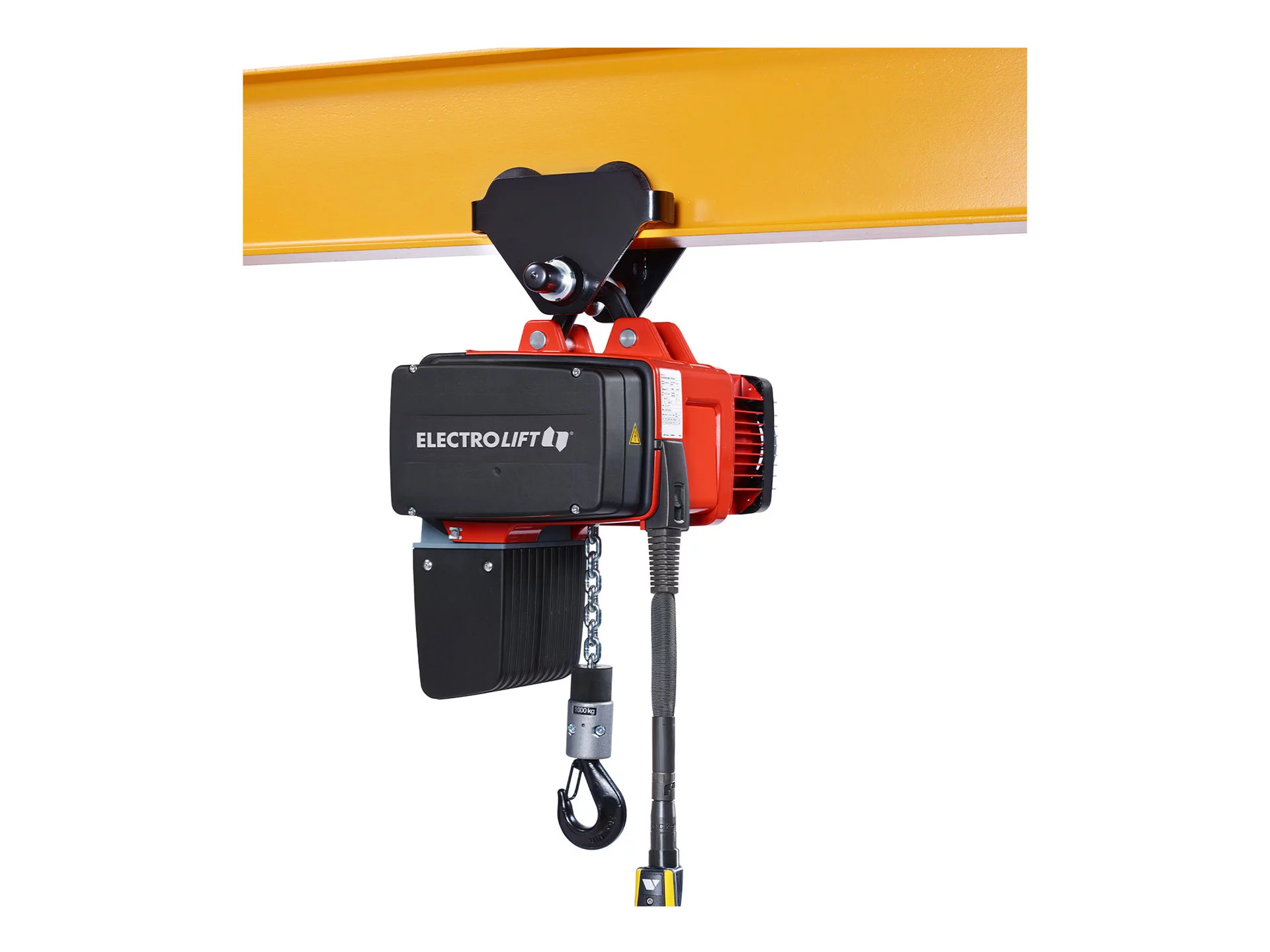

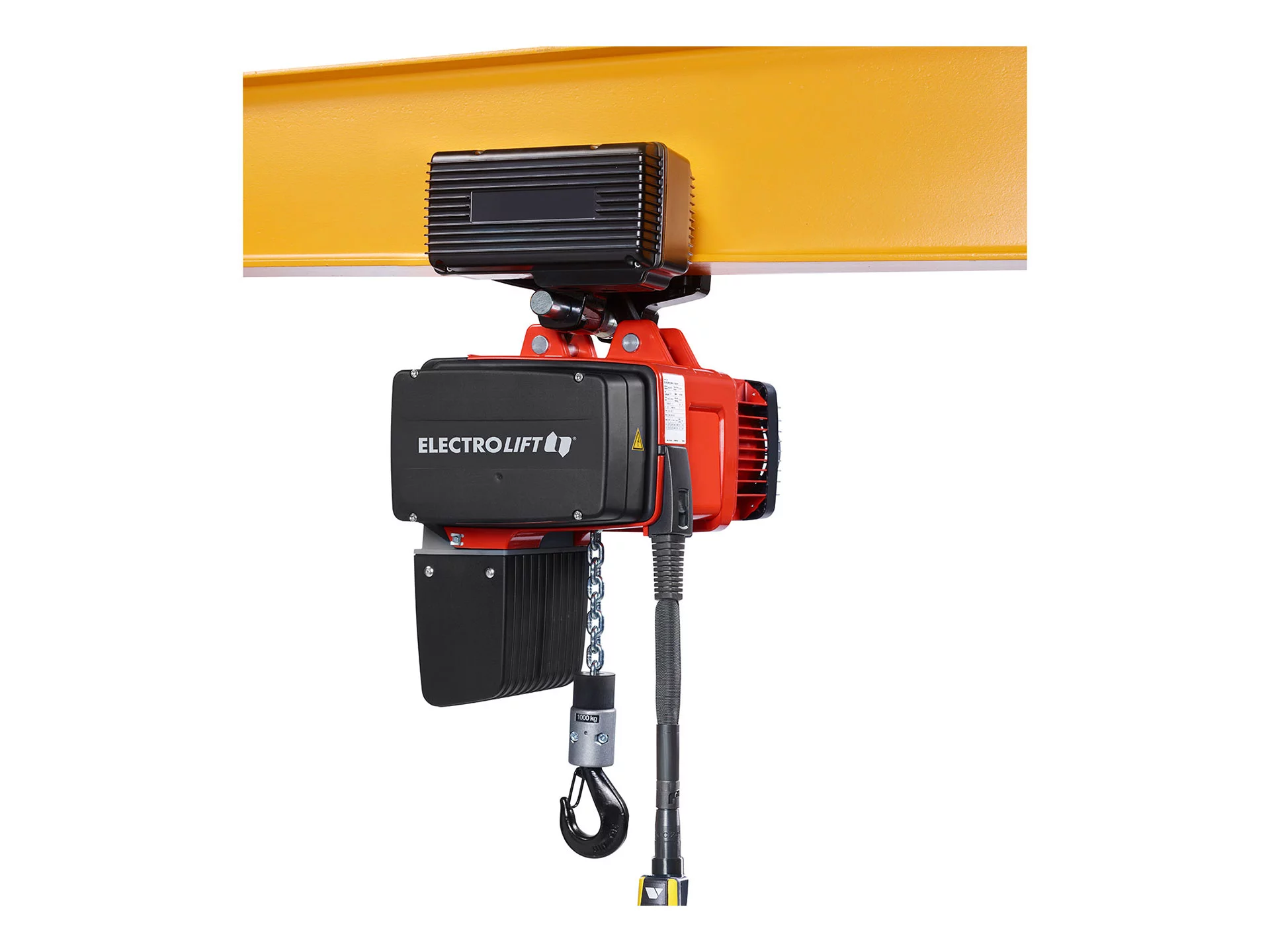

Bei der Wahl der Aufhängung können Sie individuell zwischen einer Bügelaufhängung, Handfahrwerk und Elektrofahrwerk wählen. Mit dem optionalen Elektrofahrwerk bietet Ihnen der ELECTROLIFT® Kettenzug noch mehr Bedienkomfort. Ob in der Halle oder im Freigelände, durch zusätzliche Wetterschutzdächer passt sich dieser Kettenzug auch bei Einsatz in dauerhaft feuchter Umgebung wie z. B. Küste, See, Fluss, Kläranlagen etc. genau an Ihre Bedürfnisse an.
Die Elektrokettenzüge verlassen komplett zusammengebaut und nach Ihren Wünschen konfektioniert unser Werk, einschließlich Kettenkasten und Kommandotafel mit Steuerkabel und Zugentlastung. Mühseliges Zusammenbauen entfällt!
Technische Daten
- Tragfähigkeit: 125 – 2000 kg
- Hubgeschwindigkeiten: 2 (Haupt- und Feinhub)
- Betriebsspannung: 380-415 V / 50 Hz
- Steuerspannung: 24 V
- Hubhöhe: 5 m oder 8 m
- Steuerkabellänge: max. 3,8 m (bei 5 m Hubhöhe) oder 6,8 m (bei 8 m Hubhöhe)
- Schutzart: IP 55
- Haupthub Einschaltdauer (ED) bei 120 Schaltungen / Stunde: 40 %
- Feinhub Einschaltdauer (ED) bei 240 Schaltungen / Stunde: 20 %
- Umgebungstemperatur: -20 °C / +45 °C
- Bremse: Elektromagnetische Scheibenbremse
- Getriebe: Gekapseltes Stirnrad-Getriebe mit Wälzlagerung
- Kette: Hochfeste, verzinkte Sicherheitslastkette
- Steuerung: Kommandotafel mit Steckverbindung und Zugentlastung, Schutzart IP 65
- Lackierung: Blutorange RAL 2002, schwarzgrau RAL 7021
- Hubendschalter für obere und untere Hakenstellung: Serienmäßig
- Betriebsstundenzähler: Serienmäßig
| Tragfähigkeit [kg] | 125 | 250 | 250 | 500 | 500 | 800 | 800 | 1000 | 1000 | 1600 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Hubgeschwindigkeit [m/min.] | 8/2 | 6/1,5 | 8/2 | 4,5/1,1 | 8/2 | 4/1 | 6/1,5 | 4/1 | 6/1,5 | 4/1 | 4/1 |
| Anzahl der Laststränge | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Hubmotor Leistung [kW] | 0,18/0,05 | 0,27/0,07 | 0,36/0,09 | 0,41/0,10 | 0,73/0,18 | 0,73/0,18 | 1,09/0,27 | 0,73/0,18 | 1,09/0,27 | 1,45/0,36 | 1,45/0,36 |
| Triebwerkgruppe FEM / ISO | 3m / M6 | 2m / M5 | 2m+ / M5+ | 2m / M5 | 2m+ / M5+ | 2m / M5 | 2m+ / M5+ | 2m / M5 | 2m+ / M5+ | 2m / M5 | 2m / M5 |
| Gewicht [kg] | 22 | 22 | 22 | 28 | 28 | 48 | 48 | 48 | 48 | 65 | 65 |
| Typ | SiXX1F | SiXX2F | SiXX3F | SiXX4F | SiXX5F | SiXX6AF | SiXX7AF | SiXX6F | SiXX7F | SiXX8AF | SiXX8F |
