Grúa pluma de columna
Tipo PS
Consejo Posibilidad de fijación mediante tornillo+taco con el sistema de anclaje compuesto VAS2.
Productos destacados
- Grúa económica
- Fácil movimiento de giro
- Construcción pretensada, reducido peso de la pluma
- Posibilidad de uso al aire libre
- La altura de la columna y la longitud de la pluma pueden adaptarse a las condiciones del espacio de trabajo.
- Facilidad de instalación gracias a la fijación con taco+tornillo en solados de hormigón (opcional)
La Sencilla
La grúa pluma de columna PS es la grúa básica más asequible.
Puede utilizarla para tareas operativas sencillas que requieran una capacidad de carga de hasta 2.000 kg. Gracias a su construcción con elementos pretensados y al bajo peso de la pluma, la grúa permite girar con gran facilidad. Tanto en interiores como en exteriores, nuestra PS se adapta con precisión a sus necesidades gracias a su altura de columna y longitud de pluma.
A la hora de seleccionar la forma de fijación, podrá elegir entre el cómodo sistema de fijación mediante pernos en hormigón con el sistema patentado de anclajes químicos VETTER VAS2, una fijación a la cimentación mediante pernos de anclaje, TopAnchors o CompactAnchors, así como una brida de base plana para fijación a estructuras de acero.
VETTER le suministra directamente la fuente de alimentación más adecuada, los polipastos de cadena ELECTROLIFT® con desplazamiento eléctrico y una amplia gama de accesorios.
Este tipo de grúa pluma también está disponible como grúa pluma mural.
Datos técnicos
| Capacidad de carga: | 80 - 2000 kg |
| Divulgación: | 2000 - 6000 mm |
| Borde inferior: | 1450 - 9200 mm |
| Altura total: | 2250 - 10 000 mm |
| Gama giratoria: | 270° |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S2 |
| Diseño de la pluma: | Pretensado |
| Panorámica: | Manual |
| Elevador: | Polipasto de cadena |
| Conducción de grúas: | A mano / Eléctrico |
| Lugar de instalación: | Naves / Recintos al aire libre |
Extensión [m]
Capacidad de carga [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 500 | |||||||||
| 800 | |||||||||
| 1000 | |||||||||
| 1600 | |||||||||
| 2000 |
3D-Ansicht
Accesorios
Montaje
Fijación mediante tornillos a solados de hormigón
Sistema de anclaje combinado VAS2
La solución a medida para fijar grúas pluma de columna a solados de hormigón con el sistema patentado VETTER. Sin necesidad de costosos trabajos de cimentación
Fijación a la cimentación mediante tornillos de anclaje
AnkerFix
La clásica fijación a la cimientos con tornillos de anclaje, plantilla y un juego de tuercas y arandelas. El volumen de suministro abarca también un plano detallado de la cimentación con información sobre su dimensionamiento y sus armaduras.
Fijación a la cimentación sin tornillos de anclaje salientes
TopAnker
La alternativa para la fijación a la cimentación sin usar tornillos de anclaje salientes (sin peligro de tropiezo). Hasta que se instale la grúa, la zona seguirá siendo libremente accesible y transitable. Posibilidad de puesta en servicio inmediata de la grúa sin necesidad de recalces.
Fijación a la cimentación con máxima facilidad de instalación
KompaktAnker
Esta fijación a la cimentación combina las ventajas del sistema TopAnker con una gran facilidad de instalación. Gracias a este sistema, no es necesario montar elementos de anclaje individuales. Fácil colocación en la cimentación gracias a sus pies ajustables.
Fijación en estructura de acero o a maquinaria
Pata bridada plana
Pata bridada plana o mecanizada para fijar la grúa a estructuras de acero o maquinaria. Tornillos de fijación de obra.
Alimentación eléctrica
Cable de sección circular
Alimentación eléctrica mediante un cable de sección circular y tubo portacables para su fijación a la pluma. Panel de mando fijado en el sistema elevador. Diseñado para un saliente de hasta 3 m (dependiendo del borde inferior).
Cable de arrastre circular
Una fuente de alimentación de bajo coste compuesta por un cable circular, un carro portacables, un cable tensor y brazos de sujeción para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Recomendado para volados de 3-10 m (dependiendo del borde inferior).
Otros
Tope de rotación
Limitación mecánica del giro con un montaje fácil, gradual y ajustable.
Dispositivo de bloqueo
Para bloquear la pluma en diferentes posiciones. Diseño con brazo de palanca/cable de tracción y palanca de mando (según el tipo de grúa). También se puede utilizar como bloqueo de giro hasta una fuerza de 7 Beaufort (la grúa debe estar desconectada y el elevador en posición de reposo).
Variante para exteriores
Versión resistente a la intemperie para temperaturas ambiente de -20° C a 40° C, fuerza del viento de hasta 4 Bft (brisa moderada), clase de protección IP55 y clase de aislamiento F.
El uso a la intemperie incluye piezas sellantes, cables de neopreno, cubiertas de protección contra la intemperie en el mecanismo de elevación y giro, así como un acabado de pintura a la intemperie de alta calidad conforme a la categoría de corrosividad C3. Para usos en exteriores se recomienda trabajar con estructuras de acero galvanizadas en caliente.
Tratamiento de superficies
Pintura estructurada de uso industrial
En las grúas utilizadas en interiores, el revestimiento de la grúa es de gravilla de acero con un acabado de pintura de alta calidad conforme a la categoría de corrosividad C2. Es un tratamiento para cargas atmosféricas bajas. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 80 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Pintura estructurada para exteriores o naves con alta humedad
Las grúas que se utilizan al aire libre requieren un revestimiento especial apto para exteriores. Para ello, la estructura de la grúa recibe un tratamiento con gravilla de acero y pintura de alta calidad para exteriores conforme a la categoría de corrosividad C3. El resultado es apto para una exposición atmosférica moderada. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 120 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.

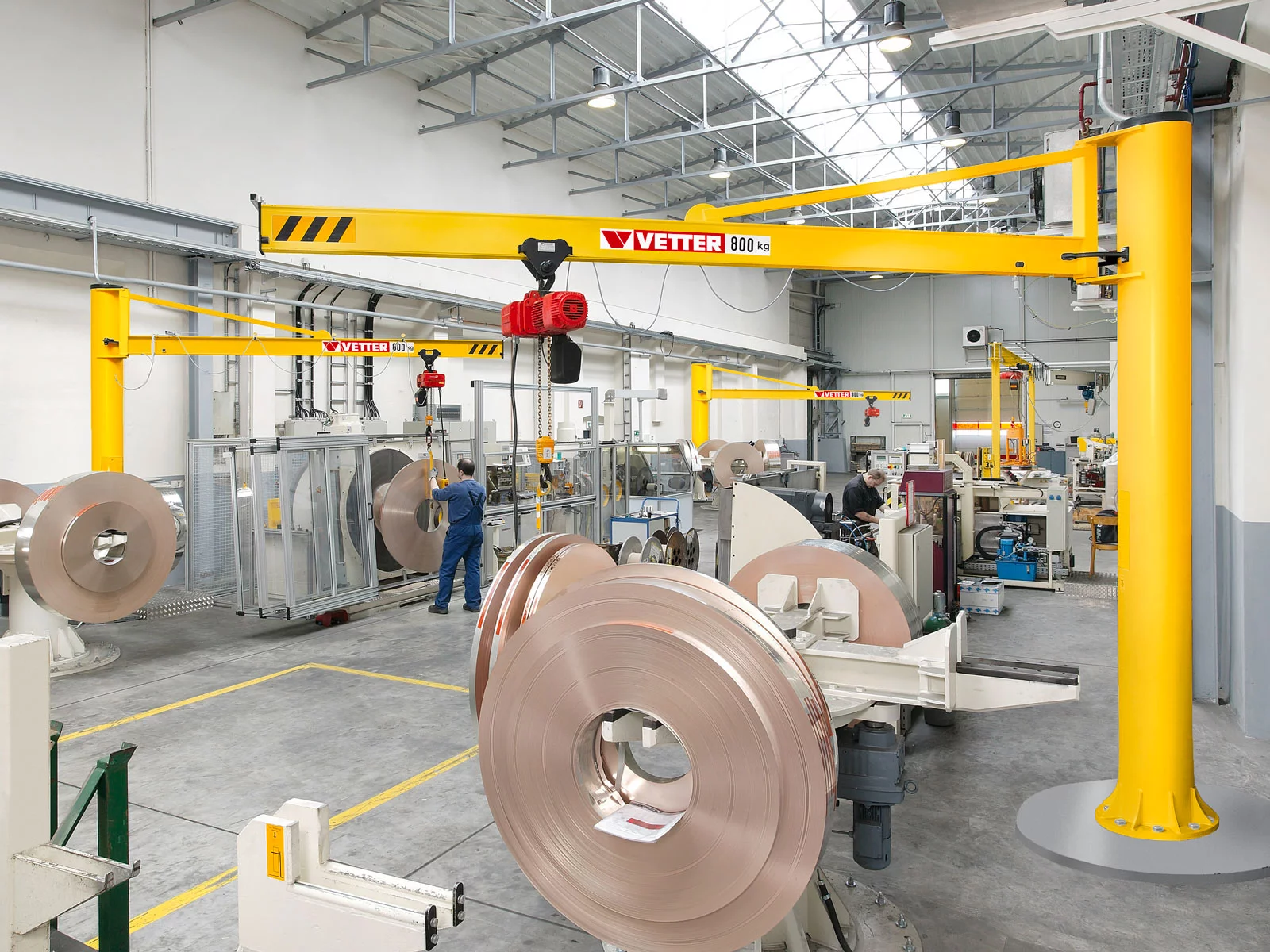

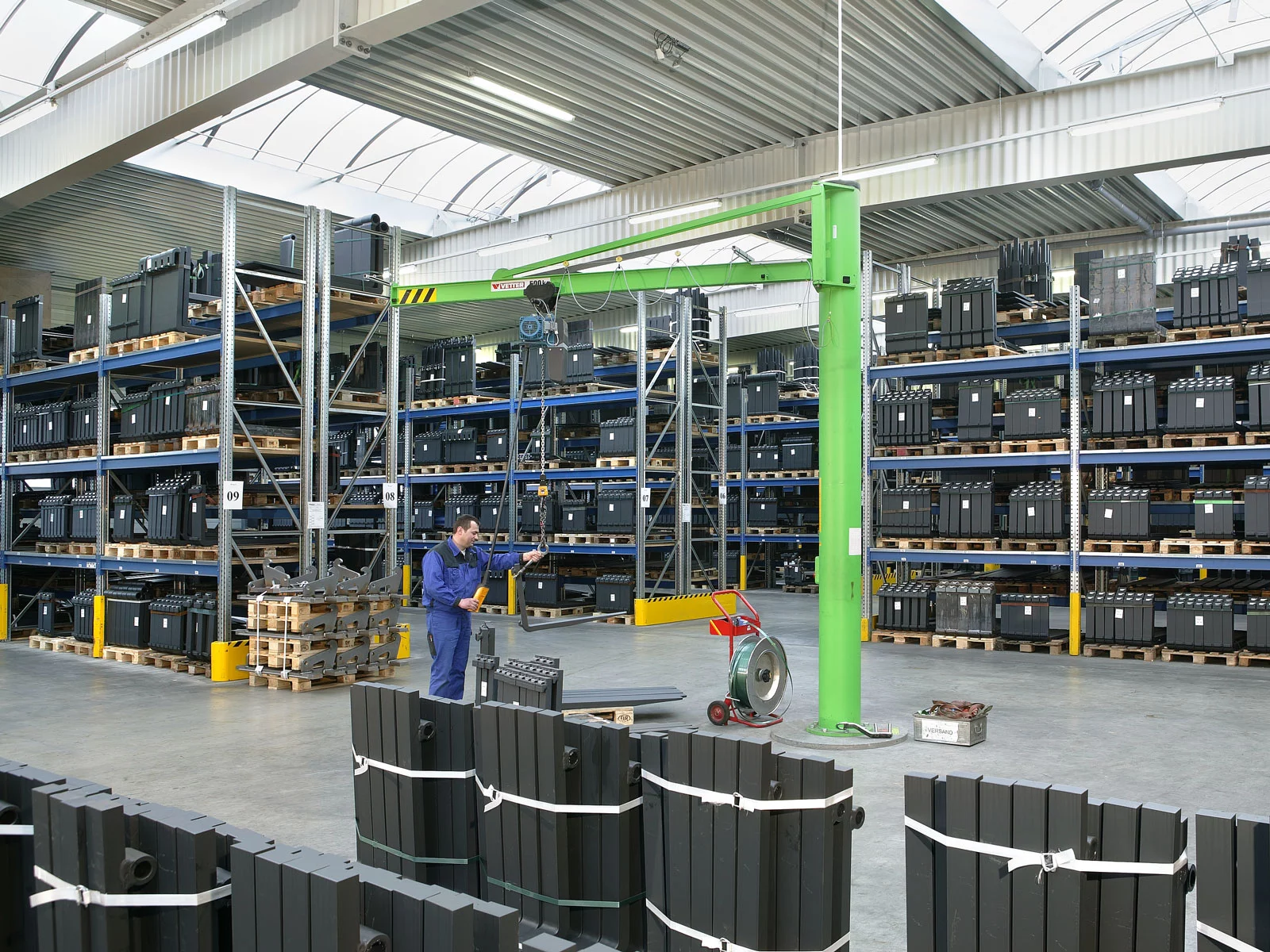

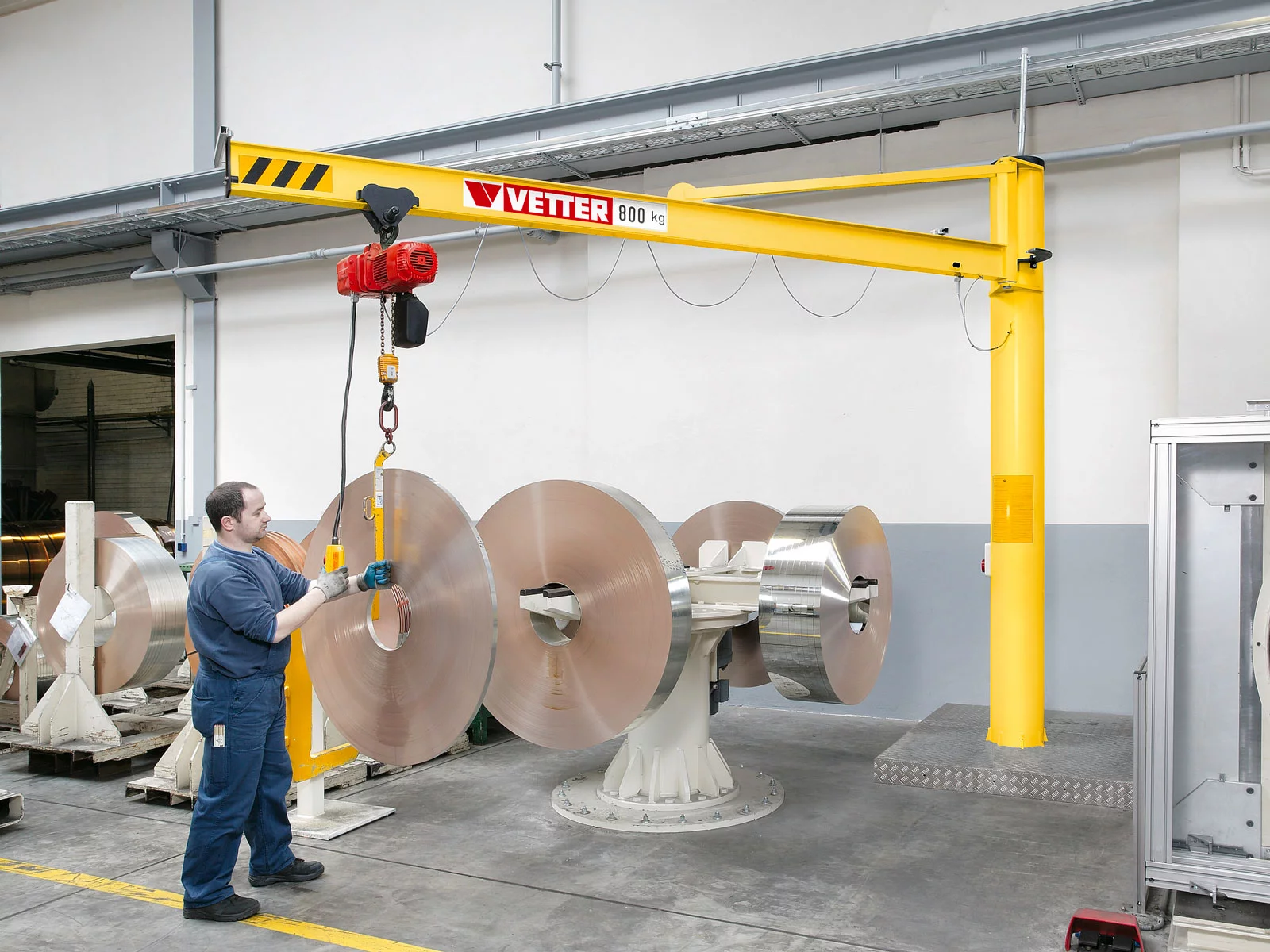

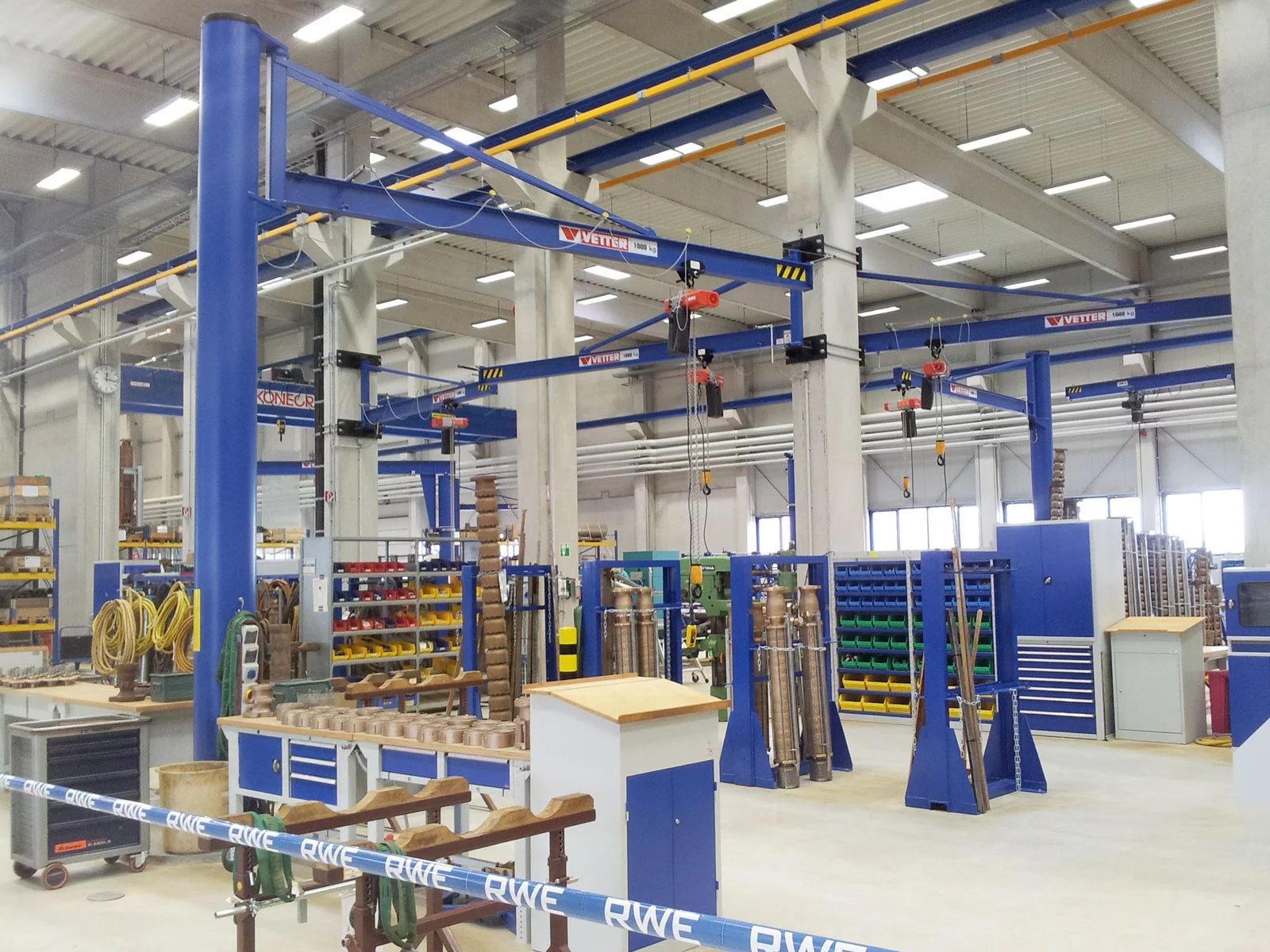

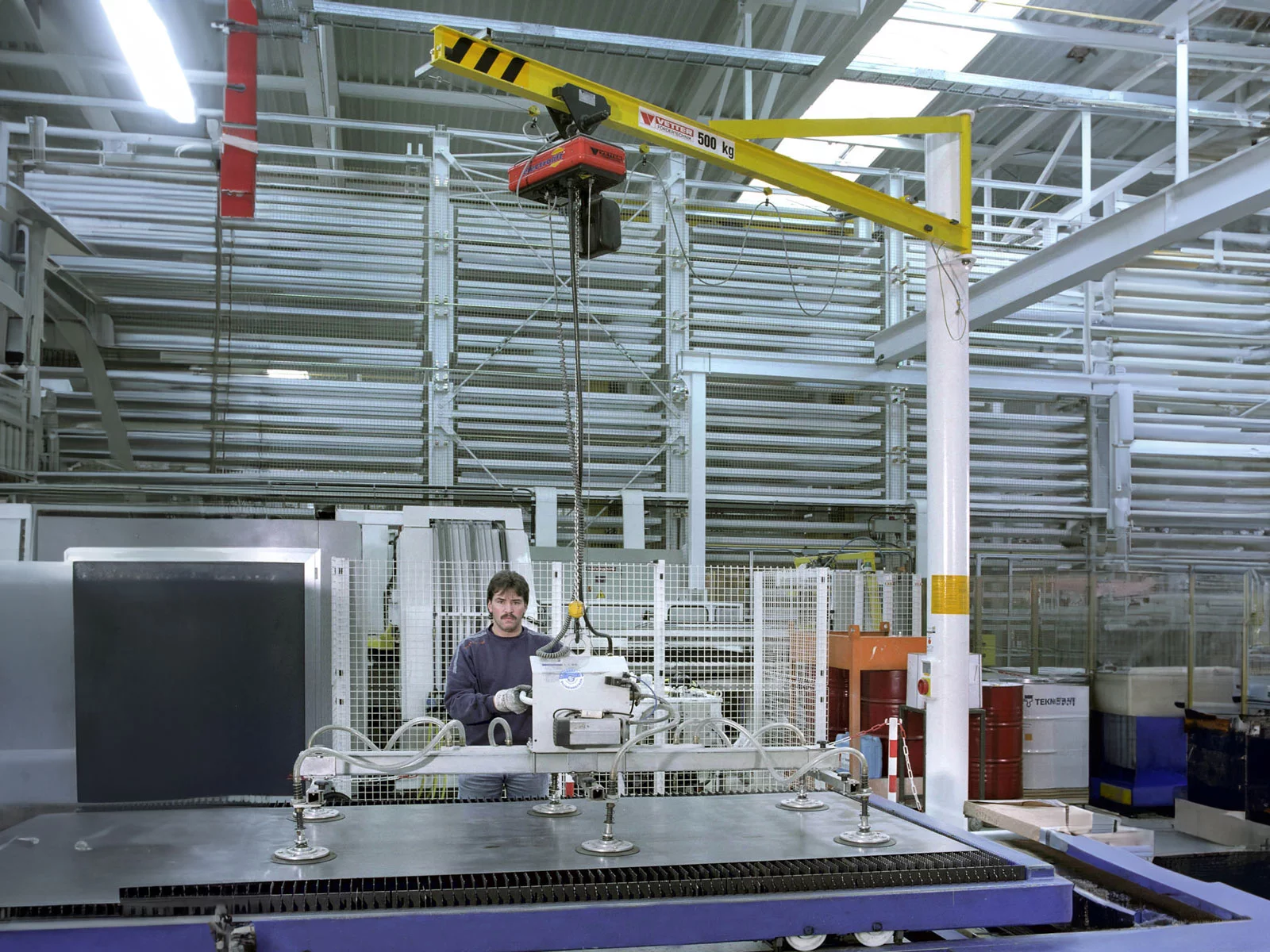

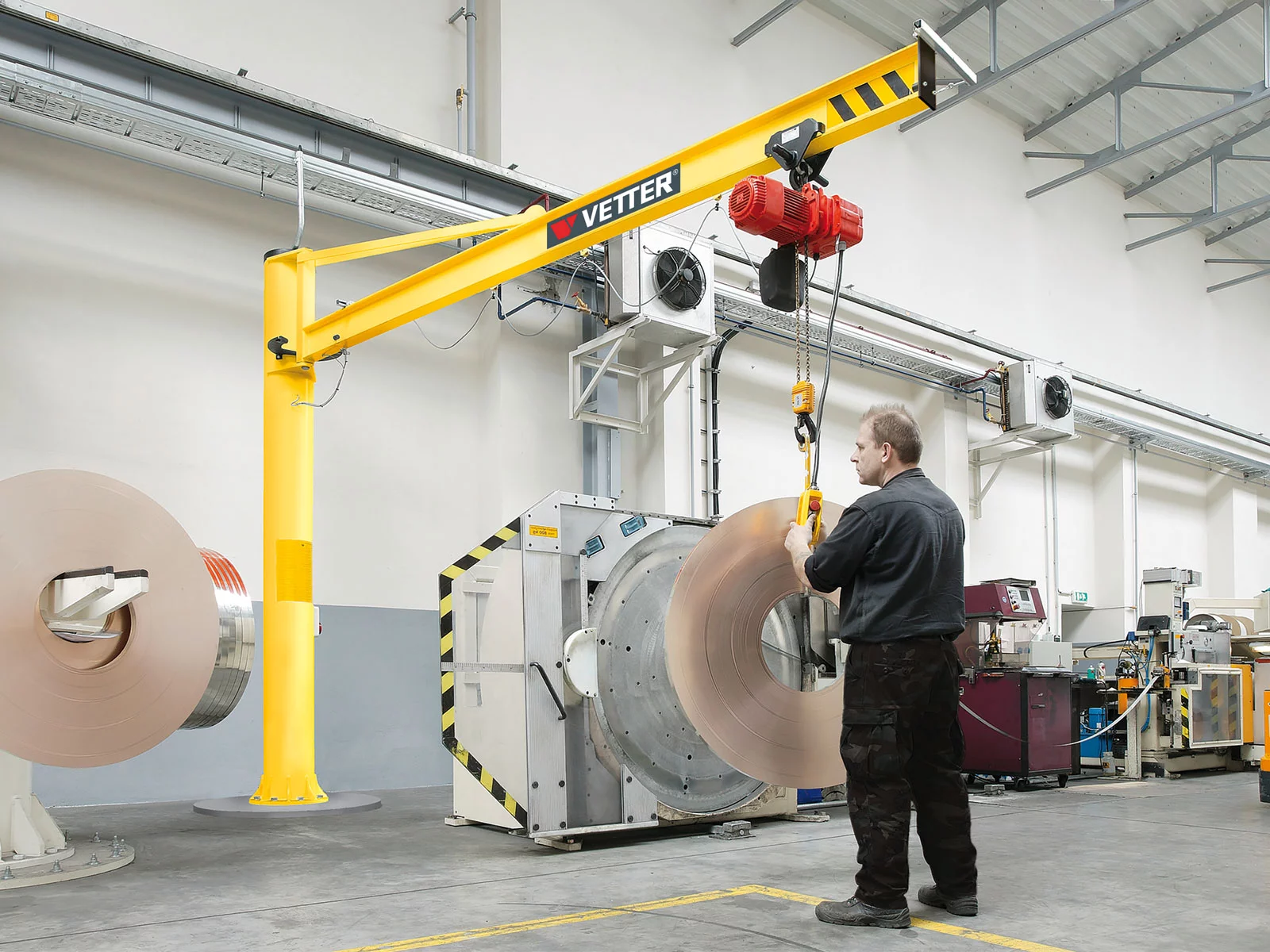

Galería de imágenes
