Potence murale à rotation
Type UW
Product highlights
- Flèche en profilé d'aluminium
- Manutention ergonomique
- Rotation aisée
- Excellentes propriétés de roulement du chariot
- Construction haubanée, faible poids propre de la flèche en profilé d'aluminium
- Alimentation en courant par câble guirlande dans le profilé de la flèche
- Longueur de la flèche pouvant être adaptée aux conditions du hall
- Large gamme de fixations assurant un montage aisé
La potence facilement manœuvrable
La potence murale à rotation UW est une potence facilement manœuvrable avec flèche en profilé d'aluminium.
Elle s'utilise partout où vous voulez déplacer des faibles charges jusqu'à 500 kg de manière rapide et sûre, par ex. dans le secteur logistique ou automobile. Grâce à sa construction haubanée et au faible poids de la flèche en profilé d'aluminium, la potence murale à rotation permet une rotation très aisée. Les excellentes propriétés de roulement du chariot manuel intérieur vous permettent de déplacer très facilement le palan électrique à chaîne.
Pour la sélection de la fixation, vous avez le choix entre la fixation sur un poteau en acier ou en béton armé, un mur en béton armé et une construction en acier.
Nous vous fournissons directement des palans à chaîne ELECTROLIFT®, un dispositif de limitation et de blocage de la rotation.
Ce type de potence à rotation est également disponible comme potence à rotation sur fût.
Données techniques
| Capacité de charge: | 80 - 500 kg |
| Portée: | 1895 - 5895 mm |
| Hauteur de construction: | 940 mm |
| Plage de pivotement: | 180° (nominal) |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Conception de la flèche: | Triangulée |
| Pivoter: | Manuelle |
| Equipement de levage: | Palan à chaîne / Palan électrique à chaîne |
| Déplacement du chariot: | Manuelle |
| Lieu d'installation: | Hall |
Portée [m]
Capacité [kg]
| 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 320 | |||||||||
| 500 |

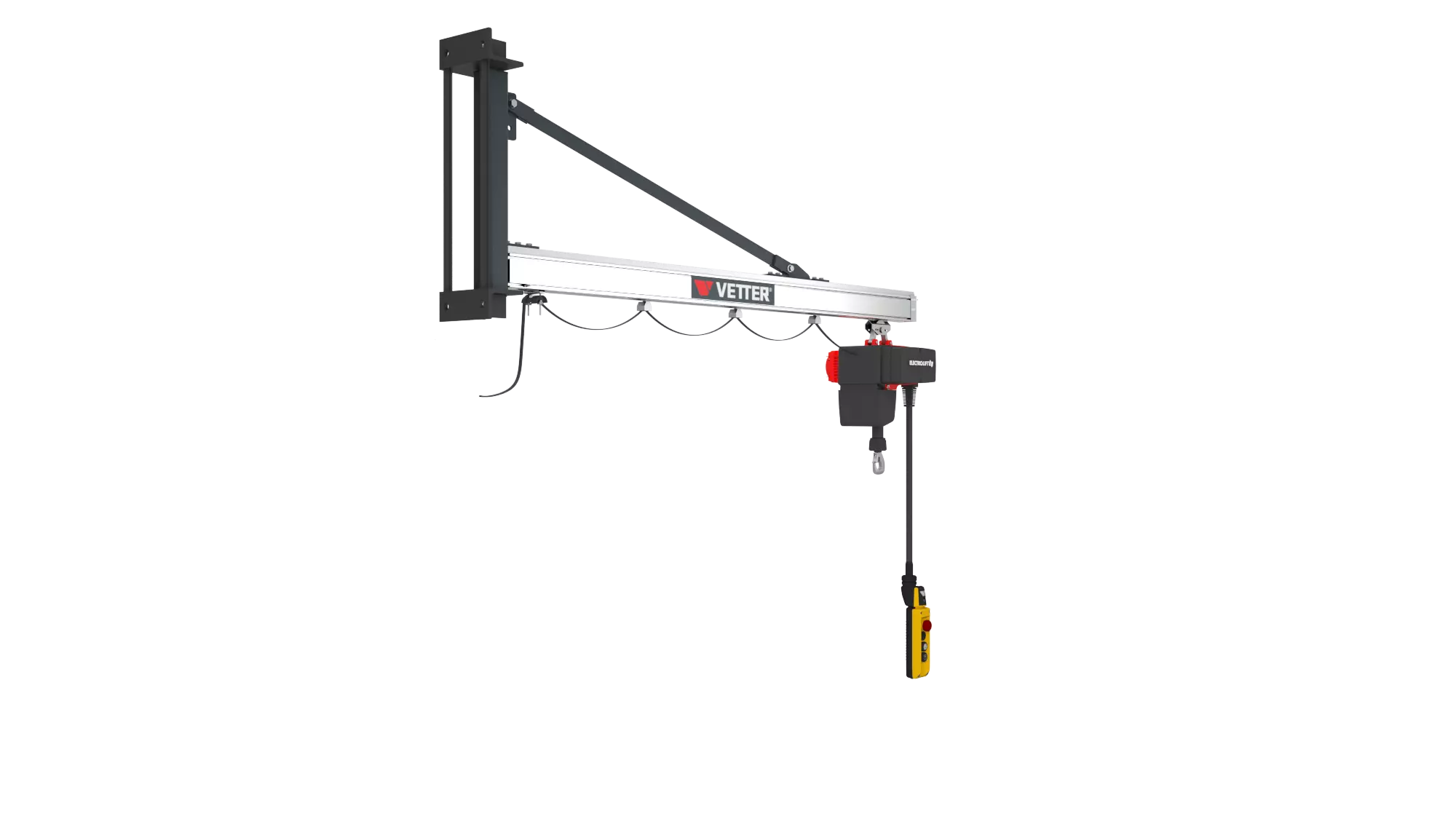

3D-Ansicht
Accessoires
Fixation
Fixation sur poteau en acier
Console standard
La console standard à visser permet de fixer les potences murales sur un poteau en acier. Elle est incluse dans la livraison standard.
Fixation sur mur en béton armé
Console murale
Pour la fixation d’une potence murale sur un mur en béton armé. Fixation par plaque et disque arrière. Les plaques, les disques, les tiges et les écrous sont inclus dans la livraison.
Fixation sur poteau en béton armé
Console ceinturage
Pour la fixation d’une potence murale sur un poteau en béton armé. Fixation par plaque et contreplaque. Les plaques, les tiges et les écrous pour le ceinturage sont inclus dans la livraison.
Fixation sur structure en acier
Console à souder
Pour la fixation d’une potence murale sur une structure en acier d’une statique appropriée. La console est soudée directement sur la structure en acier. Cette fixation convient parfaitement aux constructions en acier existantes qui ne peuvent ou ne doivent pas être percées.
Alimentation électrique
Alimentation en courant par câble guirlande à l'intérieur
Alimentation en courant par câble guirlande avec patins coulissant dans le profilé. Borne terminale comprise.
Autres
Butée de rotation
Butée de rotation mécanique, montage et réglage simple et en continu.
Mécanisme de blocage de la flèche
Pour le verrouillage de la flèche en plusieurs positions. Actionnement par une tige de poussée / câble de traction (dépend du modèle de potence) avec levier. Verrouillage aussi possible jusqu’à une vitesse de vent de force Beaufort 7 (seulement pour la potence mise hors service avec le palan en position parking).
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
