Grúa pluma mural
Tipo UW
Productos destacados
- Pluma de perfil de aluminio
- Manejo ergonómico
- Capacidad de giro fluida
- Óptimas características de movimiento del tren de rodaje
- Construcción pretensada, reducido peso de la pluma fabricada de perfil de aluminio
- Alimentación de corriente por el cable en la pluma
- La longitud de la pluma puede adaptarse a las condiciones del espacio de trabajo.
- Facilidad de instalación gracias a la amplia selección de elementos de fijación
La cómoda

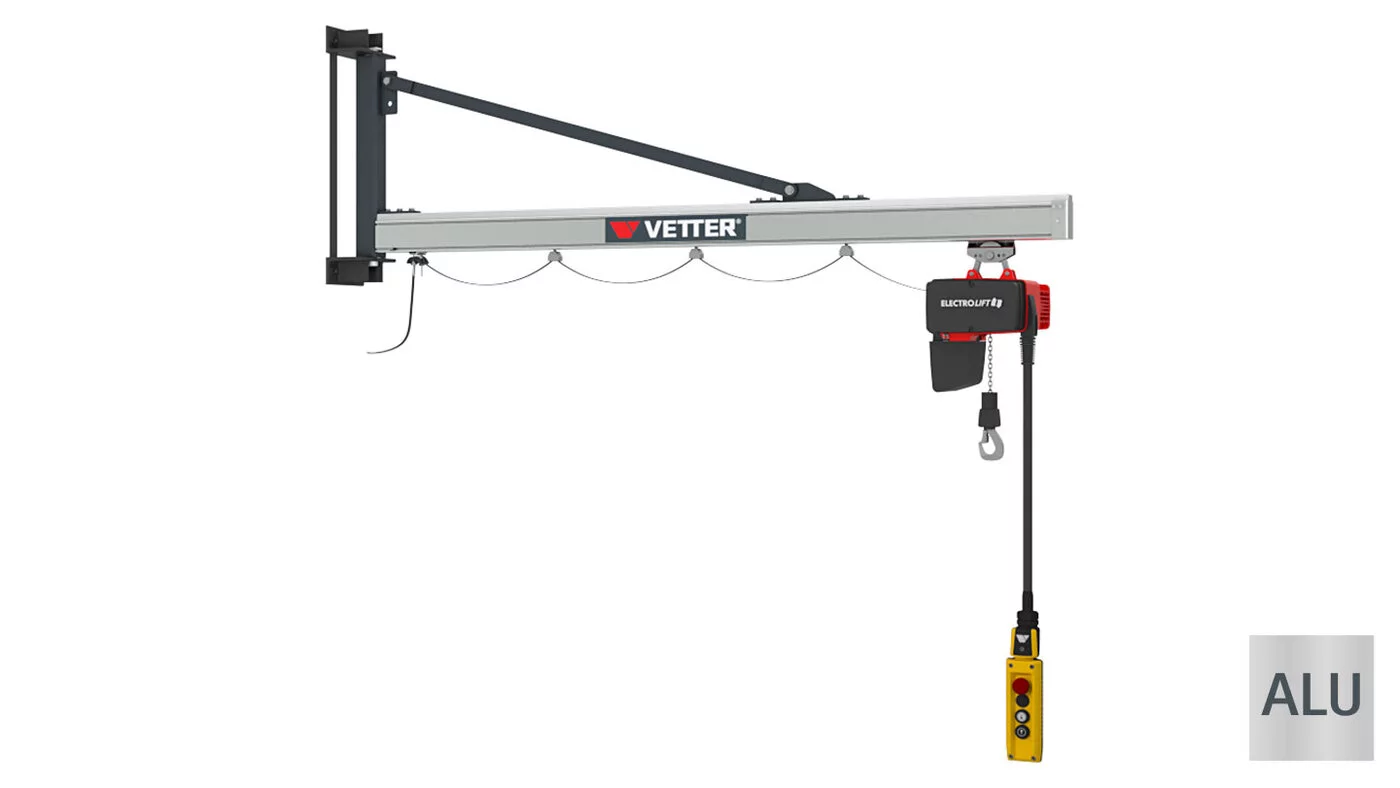

La grúa pluma mural UW es una grúa con un funcionamiento muy suave equipada con una pluma de perfil de aluminio.
Está diseñada para mover cargas pequeñas de hasta 500 kg de una forma fácil, rápida y segura, por ejemplo, en los sectores de logística o automoción. Gracias a su construcción pretensada y al bajo peso de la pluma, la grúa permite girar con gran facilidad. Su mecanismo de desplazamiento interior le permite mover el polipasto eléctrico de cadena con gran facilidad.
Al elegir la fijación, también puede elegir individualmente entre fijarla a soportes de acero, de hormigón armado, muros de hormigón armado y estructuras de acero.
VETTER le suministrará directamente los polipastos de cadena ELECTROLIFT®, el limitador de giro y el dispositivo de bloqueo.
Este tipo de grúa giratoria también está disponible como grúa pluma de columna.
Datos técnicos
| Capacidad de carga: | 80 - 500 kg |
| Divulgación: | 1900 - 5900 mm |
| Altura total: | 940 mm |
| Gama giratoria: | 180° (nominal) |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S2 |
| Diseño de la pluma: | Pretensado |
| Panorámica: | Manual |
| Elevador: | Polipasto eléctrico de cadena / Polipasto manual |
| Conducción de grúas: | A mano |
| Lugar de instalación: | Naves |
Extensión [m]
Capacidad de carga [kg]
| 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 320 | |||||||||
| 500 |
3D-Ansicht
Accesorios
Montaje
Fijación a soportes de acero
Consola para soportes
Nuestra consola de fijación atornillable se utiliza para fijar las grúas pluma murales a soportes de acero. Este accesorio forma parte del volumen de suministro estándar.
Fijación a muro de hormigón armado
Consola de pared
Para fijar grúas pluma murales a muros de hormigón. La placa de soporte se fija a la pared usando varillas roscadas, tuercas y arandelas de seguridad incluidas en el suministro.
Para fijación en columnas de hormigón armado
Consola envolvente
Para fijar grúas pluma murales a un soporte de hormigón armado. La consola frontal se sujeta al soporte mediante varillas roscadas, tuercas y una contraplaca incluidas en el volumen de suministro.
Fijación a estructuras de acero
Consola soldable
Para fijar plumas pluma murales a una estructura de acero estáticamente adecuada. La consola se suelda directamente a la estructura de acero. Este método de fijación está concebido para los casos en que la estructura de acero existente no puede o no debe perforarse.
Alimentación eléctrica
Alimentación por cable de arrastre en el interior
...
Otros
Tope de rotación
Limitación mecánica del giro con un montaje fácil, gradual y ajustable.
Dispositivo de bloqueo
Para bloquear la pluma en diferentes posiciones. Diseño con brazo de palanca/cable de tracción y palanca de mando (según el tipo de grúa). También se puede utilizar como bloqueo de giro hasta una fuerza de 7 Beaufort (la grúa debe estar desconectada y el elevador en posición de reposo).
Tratamiento de superficies
Pintura estructurada de uso industrial
En las grúas utilizadas en interiores, el revestimiento de la grúa es de gravilla de acero con un acabado de pintura de alta calidad conforme a la categoría de corrosividad C2. Es un tratamiento para cargas atmosféricas bajas. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 80 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
