Wandschwenkkran
Typ PW
Produkthighlights
- Preiswerter Kran
- Leichtes Schwenken
- Abgespannte Bauweise, geringes Eigengewicht des Auslegers
- Einsatz im Freigelände möglich
- Auslegerlänge kann den Raumverhältnissen angepasst werden
- Montagefreundlichkeit durch große Auswahl an Befestigungen
Der Einfache
Der Wandschwenkkran PW ist der preiswerte Einsteigerkran!
Sie können ihn für einfache betriebliche Aufgabenstellungen bis zu einer Tragfähigkeit von 2.000 kg einsetzen. Aufgrund seiner abgespannten Bauweise und dem daraus folgenden niedrigen Eigengewicht des Auslegers ermöglicht Ihnen der Drehkran leichtes Schwenken. Ob in der Halle oder im Freigelände, durch seine individuelle Auslegerlänge passt sich der Wanddrehkran PW genau an Ihre Bedürfnisse an.
Auch bei der Wahl der Befestigung können Sie individuell zwischen einer Befestigung an einer Stahlstütze, Stahlbetonstütze, Stahlbetonwand und Stahlkonstruktion wählen.
Die passende Stromzuführung, elektrisch verfahrbare ELECTROLIFT® Kettenzüge und weiteres variantenreiches Zubehör erhalten Sie direkt von uns.
Diesen Schwenkkran-Typ erhalten Sie auch als Säulenschwenkkran.
Technische Daten
| Tragfähigkeit: | 80 - 2000 kg |

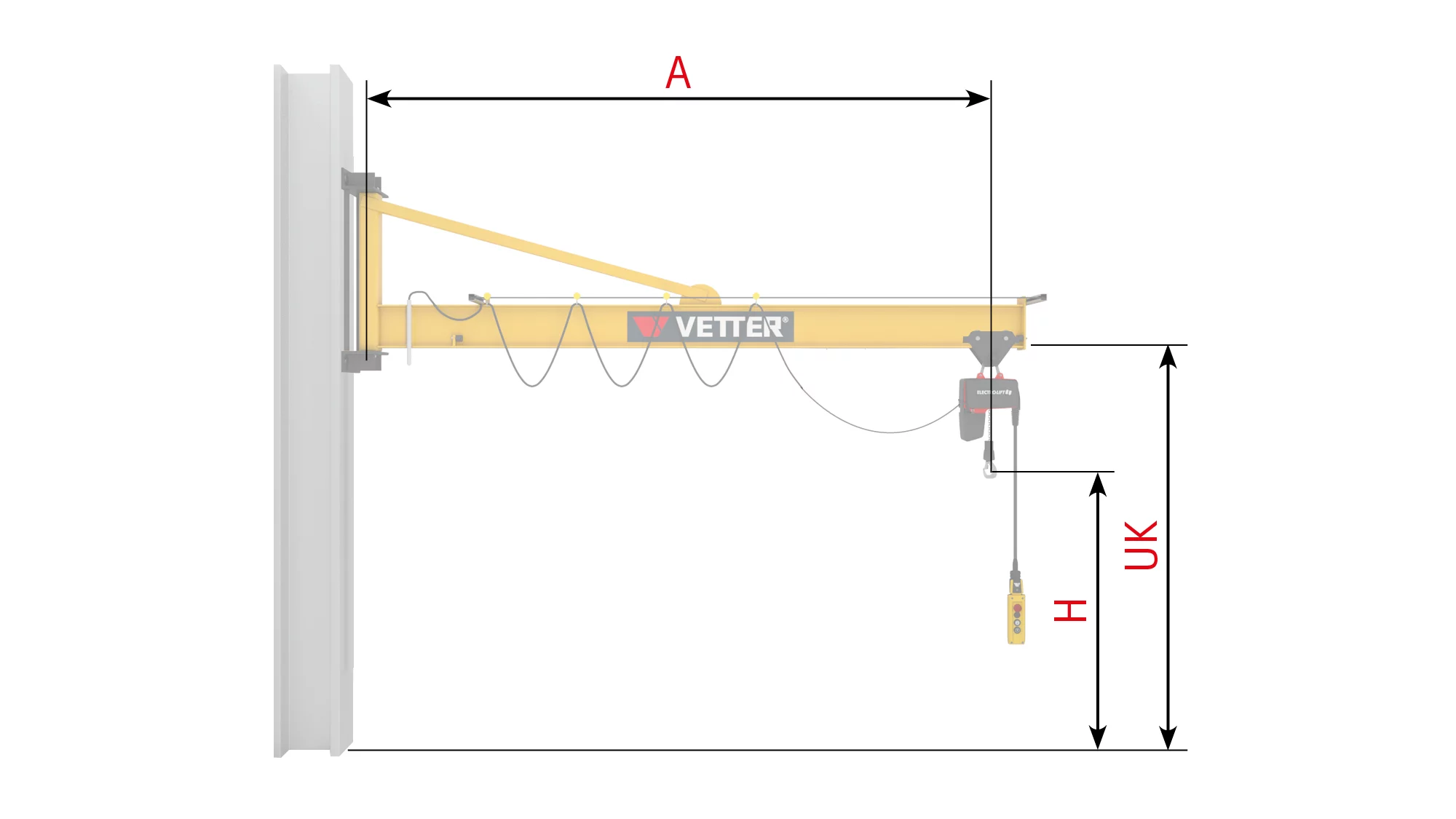

| Ausladung: | 2000 - 6000 mm |
| Bauhöhe: | 940 - 1430 mm |
| Schwenkbereich: | 180° |
| EN 13001 Hubklasse: | HC2 |
| EN 13001 Stabilitätsklasse: | S2 |
| Bauform Ausleger: | Abgespannt |
| Schwenken: | Von Hand |
| Hebezeug: | Kettenzug |
| Katzfahren: | Von Hand / Elektrisch |
| Aufstellort: | Halle / Freigelände |
Ausladung [m]
Tragfähigkeit [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 500 | |||||||||
| 800 | |||||||||
| 1000 | |||||||||
| 1600 | |||||||||
| 2000 |
3D-Ansicht
Zubehör
Befestigung
Befestigung an Stahlstütze
Lagerkonsole
Die schraubbare Lagerkonsole dient zur Befestigung von Wandschwenkkranen an Stahlstützen. Diese Befestigung gehört zum Standardlieferumfang.
Befestigung an Stahlbetonwand
Wandkonsole
Zur Befestigung des Wandschwenkkranes an einer Betonwand. Die Konsolplatte wird mit den zum Lieferumfang gehörenden Gewindestangen, Muttern und Konterscheiben an der Wand befestigt.
Befestigung an Stahlbetonstütze
Stützenumfassungskonsole
Zur Befestigung des Wandschwenkkranes an einer Stahlbetonstütze. Die vordere Konsolplatte wird mittels der zum Lieferumfang gehörenden Gewindestangen, Muttern und Gegenplatte an der Stütze verklemmt.
Befestigung an Stahlkonstruktion
Anschweißkonsole
Zur Befestigung des Wandschwenkkranes an einer statisch geeigneten Stahlkonstruktion. Die Konsole wird direkt an die Stahlkonstruktion angeschweißt. Diese Befestigung eignet sich dann, wenn die vorhandene Stahlkonstruktion nicht durchbohrt werden kann oder soll.
Stromzuführung
Rundkabel
Stromzuführung über Kabelschlaufe, bestehend aus Rundkabel und Kabelhalterohr zur Befestigung am Ausleger. Kommandotafel am Hebezeug befestigt. Geeignet bis zu einer Ausladung von 3 m (abhängig von der Unterkante).
Rundschleppkabel
Günstige Stromzuführung, bestehend aus Rundkabel, Kabelwagen, Spannseil und Haltearmen zur Befestigung am Ausleger. Kommandotafel am Hebezeug befestigt. Empfohlen bei einer Ausladung von 3-10 m (abhängig von der Unterkante).
Sonstiges
Schwenkbegrenzungsanschlag
Mechanische Schwenkbegrenzung, einfach und stufenlos montier- und auch verstellbar.
Arretiervorrichtung
Zum Arretieren des Auslegers in unterschiedlichen Positionen. Ausführung mit Hebelarm/Zugseil und Steuerhebel (je nach Krantyp). Auch als Schwenksperre bis Windstärke 7 Beaufort einsetzbar (Kran muss ausgeschaltet und Hebezeug in Ruheposition sein).
Freigeländeeinsatz
Wetterfeste Ausführung für Temperaturumgebung -20° C bis 40° C, Windstärke bis 4 Bft (mäßige Brise), Schutzklasse IP55 und Isolationsklasse F.
Zum Freigeländeeinsatz gehören abgedichtete Lager, Neoprenkabel, Wetterschutzdächer für Hebezeug und Schwenkantrieb sowie eine qualitativ hochwertige Freigeländelackierung in Anlehnung an die Korrosivitätskategorie C3. Bei Freigeländeeinsatz wird eine Feuerverzinkung der Stahlkonstruktion empfohlen.
Oberflächenbehandlung
Anstrichaufbau für Halleneinsatz
Bei Kranen, die in der Halle verwendet werden, wird die Krankonstruktion stahlkiesentrostet und mit einer qualitativ hochwertigen Lackierung in Anlehnung an die Korrosivitätskategorie C2 versehen. Diese ist geeignet für geringe atmosphärische Belastung. Die Standardfarbe ist narzissengelb (RAL 1007) in einer Sollschichtstärke von 80 µm.
Andere RAL-Farbtöne, Korrosivitätskategorien und Schichtstärken sind optional lieferbar.
Anstrichaufbau für Freigeländeeinsatz oder Produktionsräume mit hoher Feuchte
Krane, die im Freien eingesetzt werden, benötigen einen besonderen Freigeländeanstrich. Hierzu wird die Krankonstruktion stahlkiesentrostet und mit einer qualitativ hochwertigen Freigeländelackierung in Anlehnung an die Korrosivitätskategorie C3 versehen. Diese ist geeignet für mäßige atmosphärische Belastung. Die Standardfarbe ist narzissengelb (RAL 1007) in einer Sollschichtstärke von 120 µm.
Andere RAL-Farbtöne, Korrosivitätskategorien und Schichtstärken sind optional lieferbar.
