Potence murale à rotation
Type PW
Product highlights
- Potence au prix avantageux
- Rotation aisée
- Construction haubanée, faible poids propre de la flèche
- Utilisation à l'extérieur possible
- Longueur de la flèche pouvant être adaptée aux conditions du hall
- Large gamme de fixations assurant un montage aisé
La potence de base

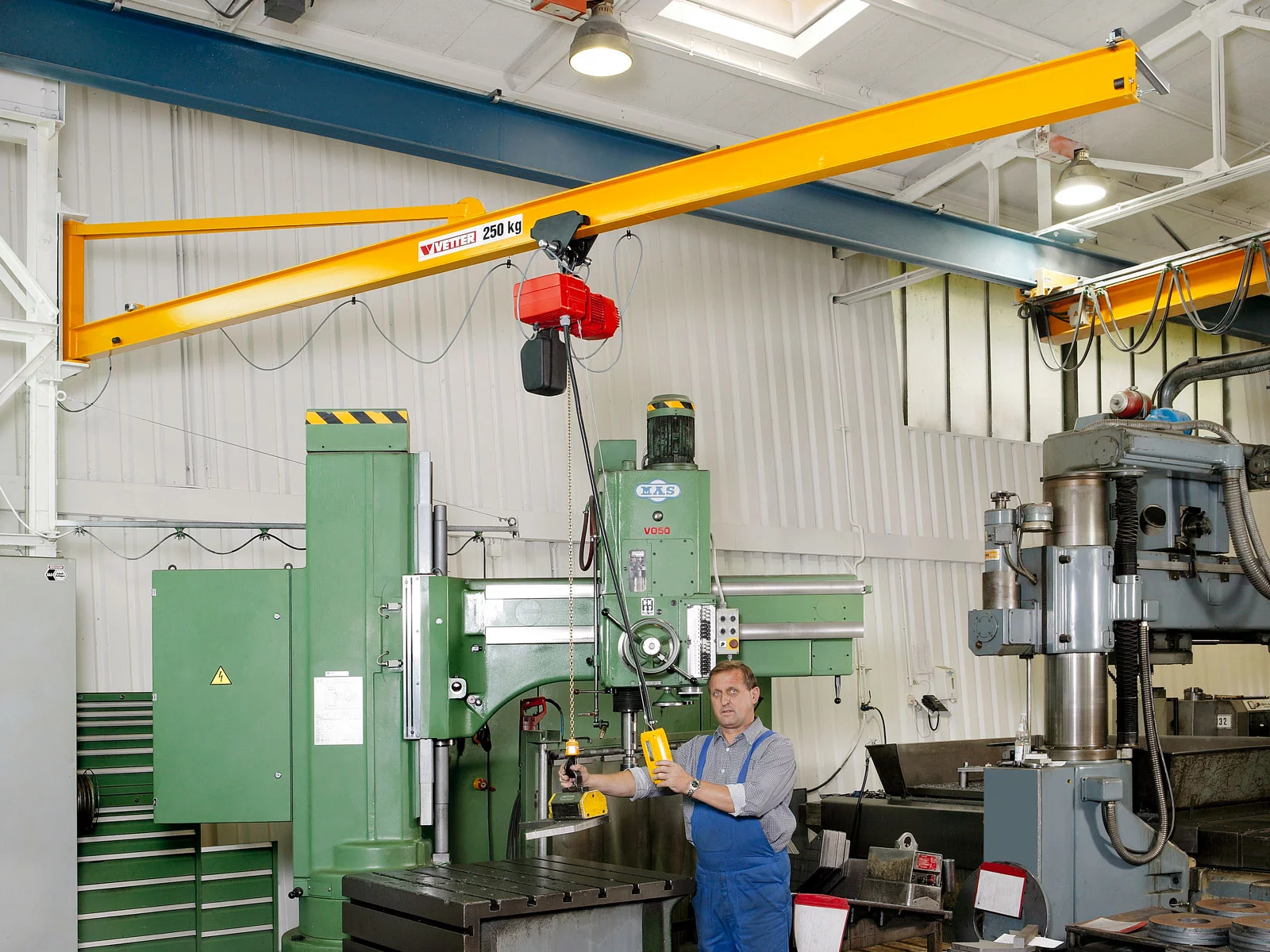

La potence murale à rotation PW est la potence de base au prix avantageux !

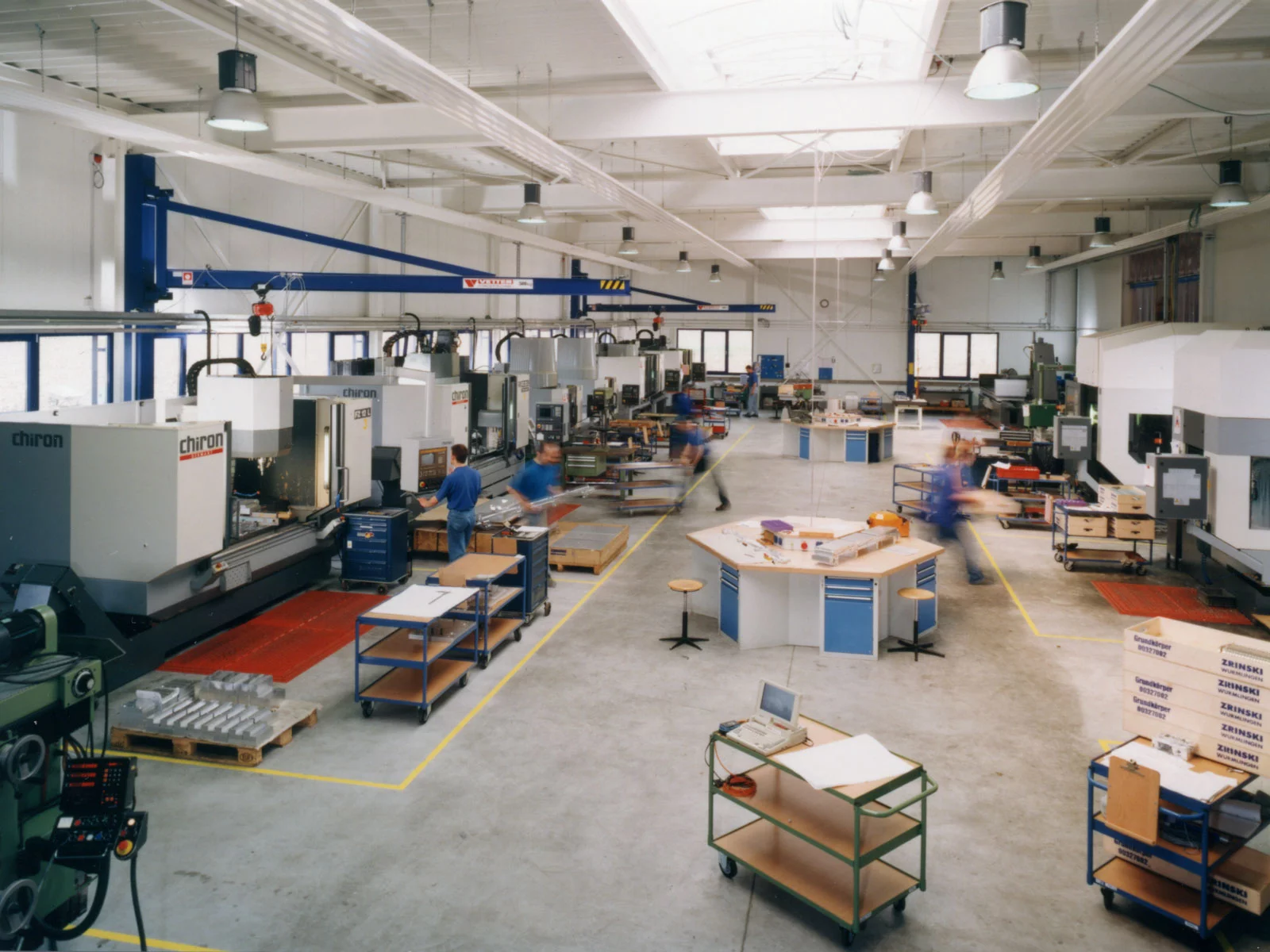

Vous pouvez l'utiliser pour les travaux légers dans l'entreprise jusqu'à une capacité de 2 000 kg. Grâce à sa construction haubanée et au faible poids propre de la flèche, la potence à rotation permet une rotation aisée. Qu'il s'agisse d'une installation dans un hall ou à l'extérieur, la potence murale à rotation PW s'adapte parfaitement à vos besoins grâce au réglage individuel de la longueur de la flèche.
Pour la sélection de la fixation, vous avez le choix entre la fixation sur un poteau en acier ou en béton armé, un mur en béton armé et une construction en acier.
En option, nous vous fournissons une alimentation électrique appropriée, des palans à chaîne ELECTROLIFT® à chariot électrique et d'autres accessoires variés.
Ce type de potence à rotation est également disponible comme potence à rotation sur fût.
Données techniques
| Capacité de charge: | 80 - 2000 kg |
| Portée: | 2000 - 6000 mm |
| Hauteur de construction: | 940 - 1430 mm |
| Plage de pivotement: | 180° |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Conception de la flèche: | Triangulée |
| Pivoter: | Manuelle |
| Equipement de levage: | Palan à chaîne |
| Déplacement du chariot: | Manuelle / Électrique |
| Lieu d'installation: | Hall / Extérieur |
Portée [m]
Capacité [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 500 | |||||||||
| 800 | |||||||||
| 1000 | |||||||||
| 1600 | |||||||||
| 2000 |
3D-Ansicht
Accessoires
Fixation
Fixation sur poteau en acier
Console standard
La console standard à visser permet de fixer les potences murales sur un poteau en acier. Elle est incluse dans la livraison standard.
Fixation sur mur en béton armé
Console murale
Pour la fixation d’une potence murale sur un mur en béton armé. Fixation par plaque et disque arrière. Les plaques, les disques, les tiges et les écrous sont inclus dans la livraison.
Fixation sur poteau en béton armé
Console ceinturage
Pour la fixation d’une potence murale sur un poteau en béton armé. Fixation par plaque et contreplaque. Les plaques, les tiges et les écrous pour le ceinturage sont inclus dans la livraison.
Fixation sur structure en acier
Console à souder
Pour la fixation d’une potence murale sur une structure en acier d’une statique appropriée. La console est soudée directement sur la structure en acier. Cette fixation convient parfaitement aux constructions en acier existantes qui ne peuvent ou ne doivent pas être percées.
Alimentation électrique
Câble rond
Alimentation électrique par un câble rond en forme de boucle avec câble rond et tube pour la fixation à la flèche. La boîte de commande est fixée au palan. Convenant à une portée de flèche jusqu’à 3 m (dépend de la hauteur sous fer).
Guirlande avec câble rond
Alimentation électrique économique avec câble rond, chariots porte-câbles, câble de serrage et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. Recommandée pour une portée de flèche de 3 à 10 m (dépend de la hauteur sous fer).
Commande indépendante
La boîte de commande mobile est fixée sur un second rail en C et se déplace indépendamment du palan. Avec câble plat, chariots porte-câbles, chariot de commande, deux rails en C et supports. Utilisation préconisée si l’opérateur doit rester à distance de la charge comme elle passe par-dessus un obstacle / une fosse.
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Structure de la peinture pour une utilisation à l'extérieur ou dans les halls de production à forte humidité
Les potences utilisées à l'extérieur exigent une peinture spéciale. À cet effet, la structure de potence est grenaillée et revêtue d'une peinture de haute qualité convenant à l'extérieur et se référant à la catégorie de corrosivité C3. Elle convient parfaitement aux sollicitations atmosphériques moyennes. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 120 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Galerie d'images
