Säulenschwenkkran
Typ US
Tipp Dübelbefestigung mit VerbundAnker-System VAS2 möglich
Produkthighlights
- Ausleger mit Aluminiumprofil
- Ergonomisches Handling
- Leichtgängiges Schwenken
- Sehr gute Rolleigenschaften des Fahrwerks
- Abgespannte Bauweise, geringes Eigengewicht des Aluminiumprofil-Auslegers
- Schleppkabel-Stromzuführung im Auslegerprofil
- Säulenhöhe und Auslegerlänge kann den Raumverhältnissen angepasst werden
- Montagefreundlichkeit durch Dübelbefestigung auf Betonboden (Optional)
Der Leichtgängige

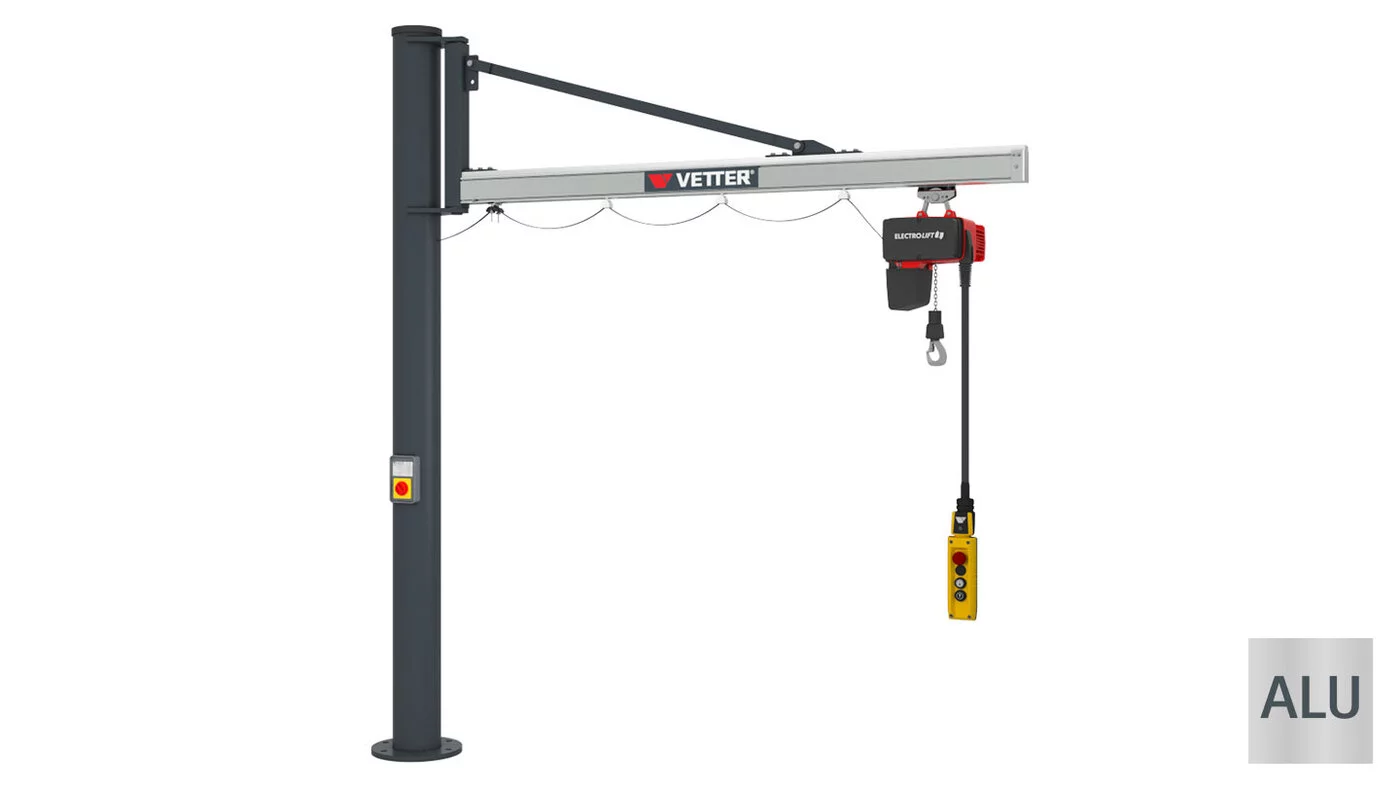

Der Säulenschwenkkran US ist der leichtgängige Kran mit Aluminiumprofil-Ausleger.
Sie können ihn überall dort einsetzen, wo geringe Lasten bis zu 500 kg leicht, schnell und sicher bewegt werden sollen, wie z. B. in der Logistik- oder Automotive-Branche. Aufgrund seiner abgespannten Bauweise und dem daraus folgenden niedrigen Gewicht des Aluminiumprofil-Auslegers ermöglicht Ihnen der Drehkran sehr leichtes Schwenken. Die guten Laufeigenschaften des innenlaufenden Rollfahrwerks ermöglichen Ihnen ein sehr leichtes Verfahren des Elektrokettenzuges. Durch seine individuelle Säulenhöhe passt sich der Handlingkran US genau an Ihre Bedürfnisse an.
Auch bei der Wahl der Befestigung können Sie individuell zwischen der komfortablen Dübelbefestigung auf Betonboden mit dem patentierten VETTER VerbundAnker-System VAS2, einer Fundamentbefestigung mit Ankerschrauben, TopAnker oder KompaktAnker sowie einem planen Fußflansch zur Befestigung auf einer Stahlkonstruktion wählen.
Leicht laufende Rollfahrwerke, ELECTROLIFT® Kettenzüge, Schwenkbegrenzung und Arretierung erhalten Sie direkt von uns.
Diesen Schwenkkran-Typ erhalten Sie auch als Wandschwenkkran.

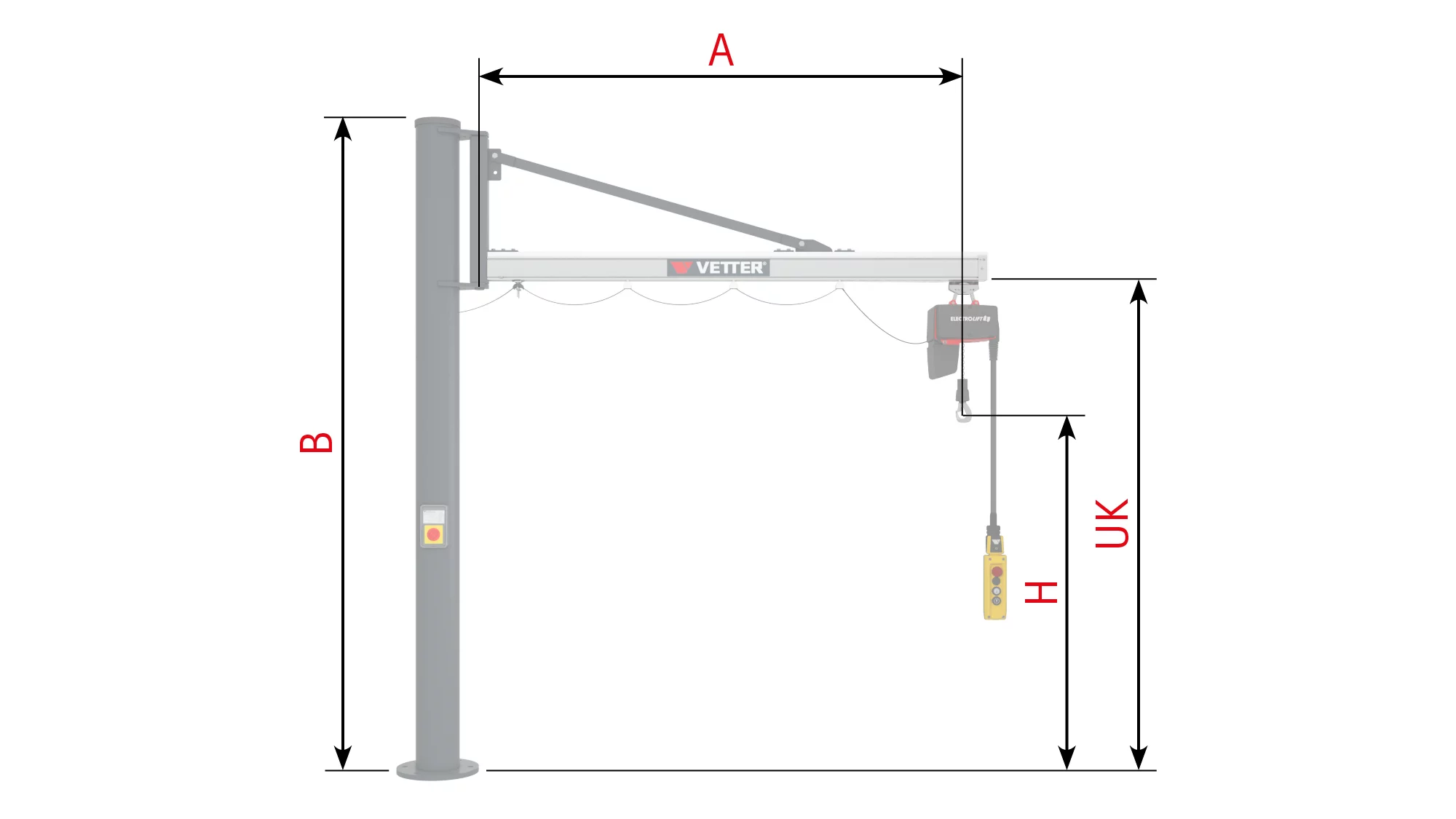

Technische Daten
| Tragfähigkeit: | 80 - 500 kg |
| Ausladung: | 1895 - 5895 mm |
| Unterkante: | 1800 - 4500 mm |
| Bauhöhe: | 2600 - 5250 mm |
| Schwenkbereich: | 270° |
| EN 13001 Hubklasse: | HC2 |
| EN 13001 Stabilitätsklasse: | S2 |
| Bauform Ausleger: | Abgespannt |
| Schwenken: | Von Hand |
| Hebezeug: | Elektrokettenzug / Flaschenzug |
| Katzfahren: | Von Hand |
| Aufstellort: | Halle |
Ausladung [m]
Tragfähigkeit [kg]
| 1,9 | 2,4 | 2,9 | 3,4 | 3,9 | 4,4 | 4,9 | 5,4 | 5,9 | |
|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||
| 125 | |||||||||
| 250 | |||||||||
| 320 | |||||||||
| 500 |
3D-Ansicht
Zubehör
Befestigung
Dübelbefestigung auf Betonboden
VerbundAnker-System VAS2
Die runde Lösung zur Verdübelung des Säulenschwenkkranes auf vorhandenem Betonboden mit dem patentierten VETTER VerbundAnker-System. Aufwändige Fundamentierungsarbeiten entfallen.
Fundamentbefestigung mit Ankerschrauben
AnkerFix
Die klassische Fundamentbefestigung mit Ankerschrauben, Schablone und einem Satz Muttern und Scheiben. Zur Lieferung gehört des Weiteren ein ausführlicher Fundamentplan mit Angaben zur Fundamentgröße und Bewehrung.
Fundamentbefestigung ohne herausstehende Ankerschrauben
TopAnker
Die alternative Fundamentbefestigung ohne herausstehende Ankerschrauben (keine Stolperfallen). Bis zur Kranmontage bleibt die Fundamentfläche frei begeh- und befahrbar. Sofortige Inbetriebnahme des Kranes möglich, da kein Unterguss erforderlich ist.
Fundamentbefestigung mit optimaler Montagefreundlichkeit
KompaktAnker
Diese Fundamentbefestigung verbindet die Vorteile des TopAnkers mit hoher Montagefreundlichkeit. Der Zusammenbau einzelner Verankerungselemente auf der Baustelle entfällt. Einfache Positionierung in der Fundamentgrube über Stellfüße.
Befestigung auf Stahlkonstruktion oder Maschine
Fußflansch plan
Fußflansch plan oder maschinell geplant zur Befestigung des Kranes auf einer Stahlkonstruktion oder Maschine. Befestigungsschrauben bauseits.
Stromzuführung
Schleppkabel innenliegend
Schleppkabel-Stromzuführung mit im Profil laufenden Gleitschuhen. Inkl. Endklemme.
Sonstiges
Schwenkbegrenzungsanschlag
Mechanische Schwenkbegrenzung, einfach und stufenlos montier- und auch verstellbar.
Arretiervorrichtung
Zum Arretieren des Auslegers in unterschiedlichen Positionen. Ausführung mit Hebelarm/Zugseil und Steuerhebel (je nach Krantyp). Auch als Schwenksperre bis Windstärke 7 Beaufort einsetzbar (Kran muss ausgeschaltet und Hebezeug in Ruheposition sein).
Oberflächenbehandlung
Anstrichaufbau für Halleneinsatz US/UW
Bei Kranen, die in der Halle verwendet werden, wird die Krankonstruktion stahlkiesentrostet und mit einer qualitativ hochwertigen Lackierung in Anlehnung an die Korrosivitätskategorie C2 versehen. Diese ist geeignet für geringe atmosphärische Belastung. Die Standardfarbe ist anthrazitgrau (RAL 7016) in einer Sollschichtstärke von 80 µm. Der Ausleger ist ausgeführt in Aluminium eloxiert.
Andere RAL-Farbtöne, Korrosivitätskategorien und Schichtstärken sind optional lieferbar.
