Säulenmanipulatorkran
Typ BS
Tipp Dübelbefestigung mit VerbundAnker-System VAS2 möglich
Produkthighlights
- Knickbarer Ausleger erreicht jeden Winkel im Arbeitsbereich
- Leichtes Schwenken inkl. serienmäßiger Schwenkwiderstandsregulierung
- Kompakte Bauweise, ideal zur Beschickung von Maschinen und Bearbeitungszentren oder zum Aufbau auf Maschinen
- Große nutzbare Hubhöhe
- Säulenhöhe und Auslegerlänge kann den Raumverhältnissen angepasst werden
- Montagefreundlichkeit durch Dübelbefestigung auf Betonboden (Optional)
Der Knickbare
Der Säulenmanipulatorkran BS ist für sicheres und schnelles Handling von Werkstücken, Werkzeugen oder Kleinteilen bis zu einer Tragfähigkeit von 250 kg konzipiert.

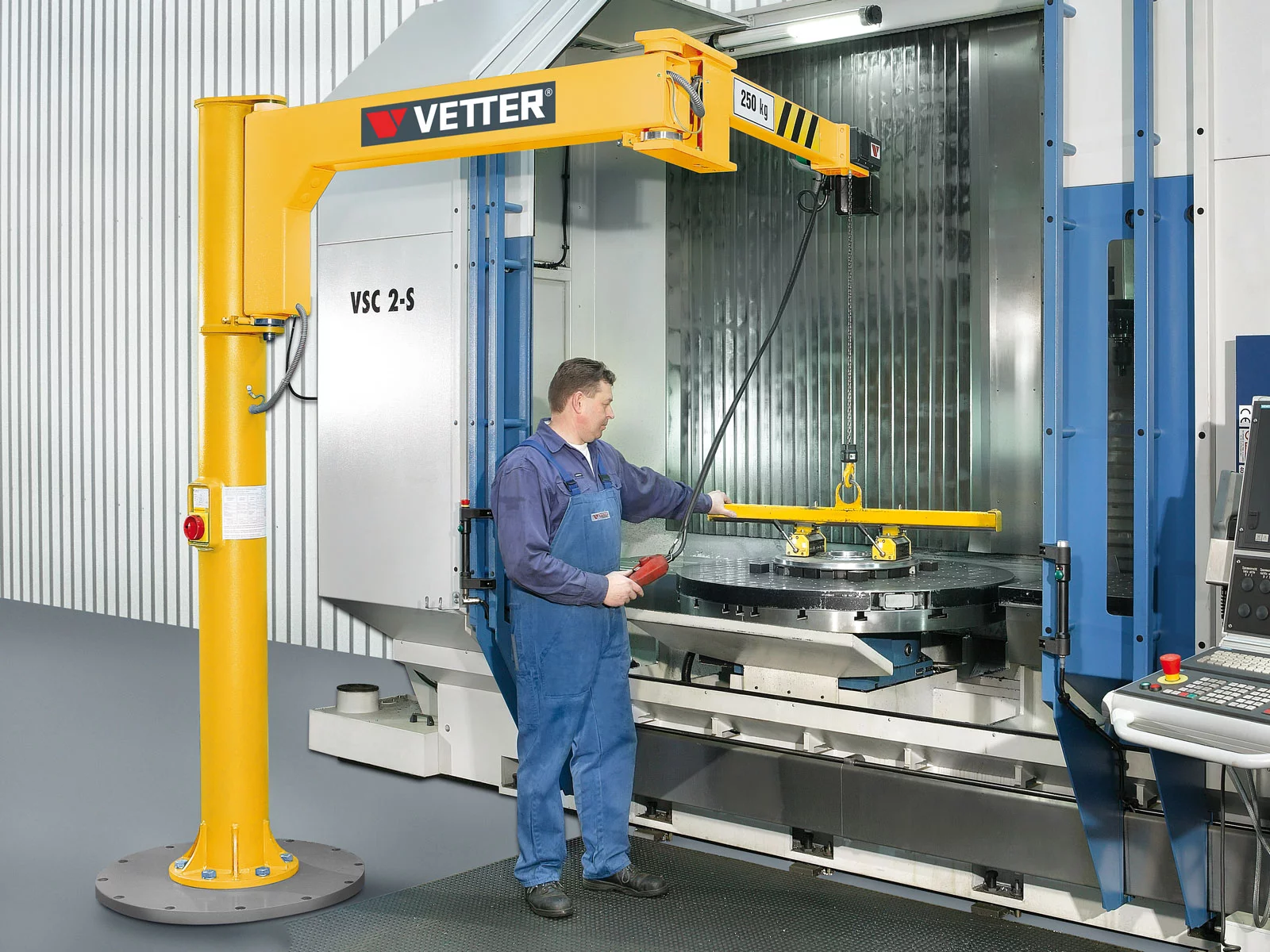

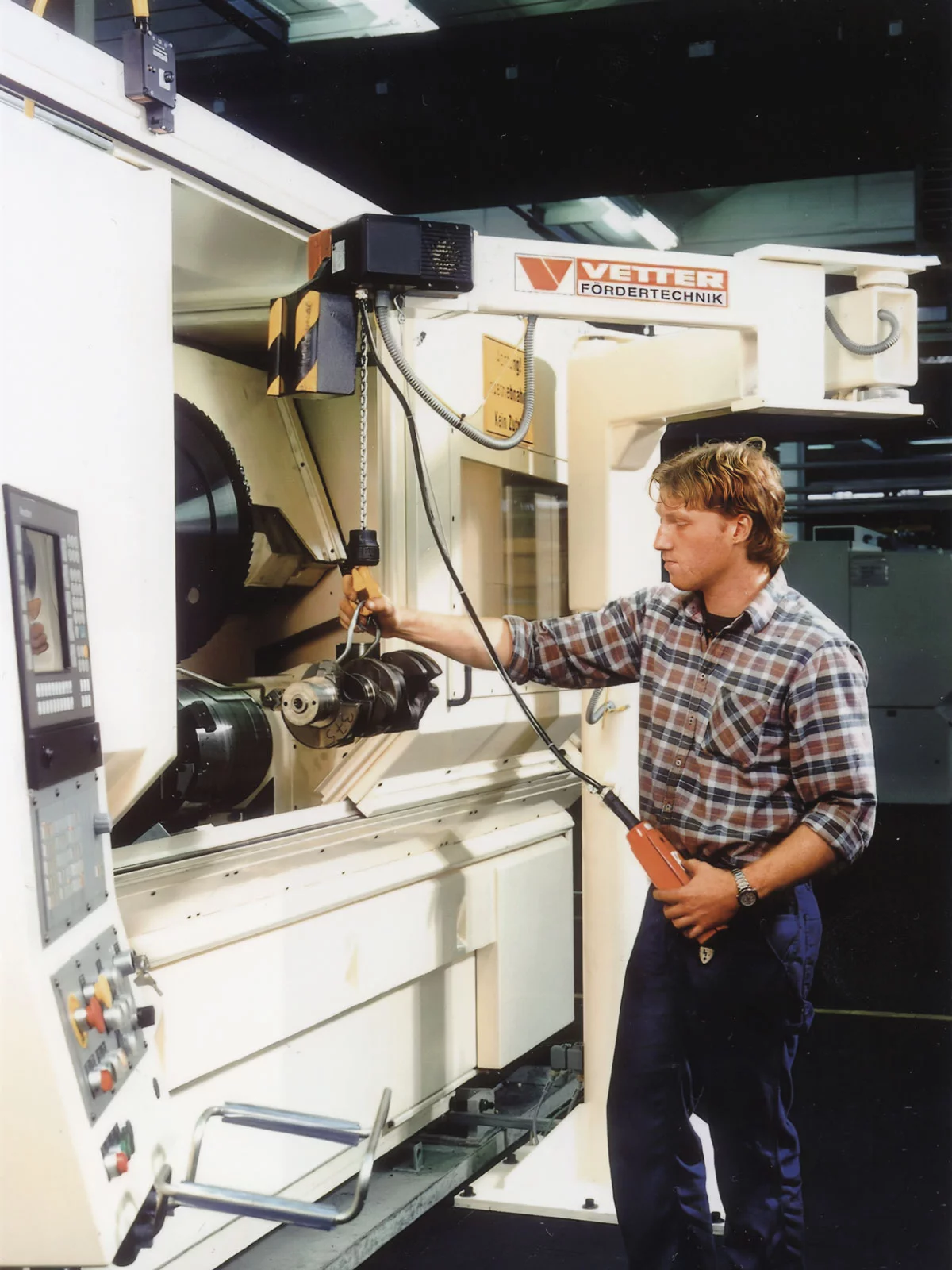

Durch seinen knickbaren Ausleger erreichen Sie jeden Winkel im Arbeitsbereich leicht und zielgenau – der Kran schwenkt quasi um die Ecke. Aufgrund seiner kompakten Bauweise erzielt der Knickarmkran eine maximale Hubhöhe und eignet sich ideal zur Beschickung von Maschinen und Bearbeitungszentren. Sogar der Aufbau direkt auf eine Maschine ist möglich. Durch seine individuelle Säulenhöhe und Auslegerlänge passt sich der Handlingkran BS genau an Ihre Bedürfnisse an.
Auch bei der Wahl der Befestigung können Sie individuell zwischen der komfortablen Dübelbefestigung auf Betonboden mit dem patentierten VETTER VerbundAnker-System VAS2, einer Fundamentbefestigung mit Ankerschrauben, TopAnker oder KompaktAnker sowie einem planen Fußflansch zur Befestigung auf einer Stahlkonstruktion wählen.
ELECTROLIFT® Kettenzüge, optional mit Fußbefestigung zur optimalen Raumnutzung bei geringen Platzverhältnissen und ohne Pendeln des Kettenzuges, sowie weiteres variantenreiches Zubehör erhalten Sie direkt von uns.
Diesen Manipulatorkran erhalten Sie auch in Wandausführung.
Technische Daten
| Tragfähigkeit: | 63 - 250 kg |
| Ausladung: | 2000 - 4000 mm |
| Unterkante: | 850 - 3550 mm |
| Bauhöhe: | 1050 - 3750 mm |
| Schwenkbereich: | 250° (300°/300°) |
| EN 13001 Hubklasse: | HC2 |
| EN 13001 Stabilitätsklasse: | S2 |
| Schwenken: | Von Hand |
| Hebezeug: | Kettenzug |
| Aufstellort: | Halle |
Ausladung [m]
Tragfähigkeit [kg]
| 2 | 3 | 4 | |
|---|---|---|---|
| 63 | |||
| 125 | |||
| 250 |
3D-Ansicht
Zubehör
Befestigung
Dübelbefestigung auf Betonboden
VerbundAnker-System VAS2
Die runde Lösung zur Verdübelung des Säulenschwenkkranes auf vorhandenem Betonboden mit dem patentierten VETTER VerbundAnker-System. Aufwändige Fundamentierungsarbeiten entfallen.
Fundamentbefestigung mit Ankerschrauben
AnkerFix
Die klassische Fundamentbefestigung mit Ankerschrauben, Schablone und einem Satz Muttern und Scheiben. Zur Lieferung gehört des Weiteren ein ausführlicher Fundamentplan mit Angaben zur Fundamentgröße und Bewehrung.
Fundamentbefestigung ohne herausstehende Ankerschrauben
TopAnker
Die alternative Fundamentbefestigung ohne herausstehende Ankerschrauben (keine Stolperfallen). Bis zur Kranmontage bleibt die Fundamentfläche frei begeh- und befahrbar. Sofortige Inbetriebnahme des Kranes möglich, da kein Unterguss erforderlich ist.
Fundamentbefestigung mit optimaler Montagefreundlichkeit
KompaktAnker
Diese Fundamentbefestigung verbindet die Vorteile des TopAnkers mit hoher Montagefreundlichkeit. Der Zusammenbau einzelner Verankerungselemente auf der Baustelle entfällt. Einfache Positionierung in der Fundamentgrube über Stellfüße.
Befestigung auf Stahlkonstruktion oder Maschine
Fußflansch plan
Fußflansch plan oder maschinell geplant zur Befestigung des Kranes auf einer Stahlkonstruktion oder Maschine. Befestigungsschrauben bauseits.
Oberflächenbehandlung
Anstrichaufbau für Halleneinsatz
Bei Kranen, die in der Halle verwendet werden, wird die Krankonstruktion stahlkiesentrostet und mit einer qualitativ hochwertigen Lackierung in Anlehnung an die Korrosivitätskategorie C2 versehen. Diese ist geeignet für geringe atmosphärische Belastung. Die Standardfarbe ist narzissengelb (RAL 1007) in einer Sollschichtstärke von 80 µm.
Andere RAL-Farbtöne, Korrosivitätskategorien und Schichtstärken sind optional lieferbar.

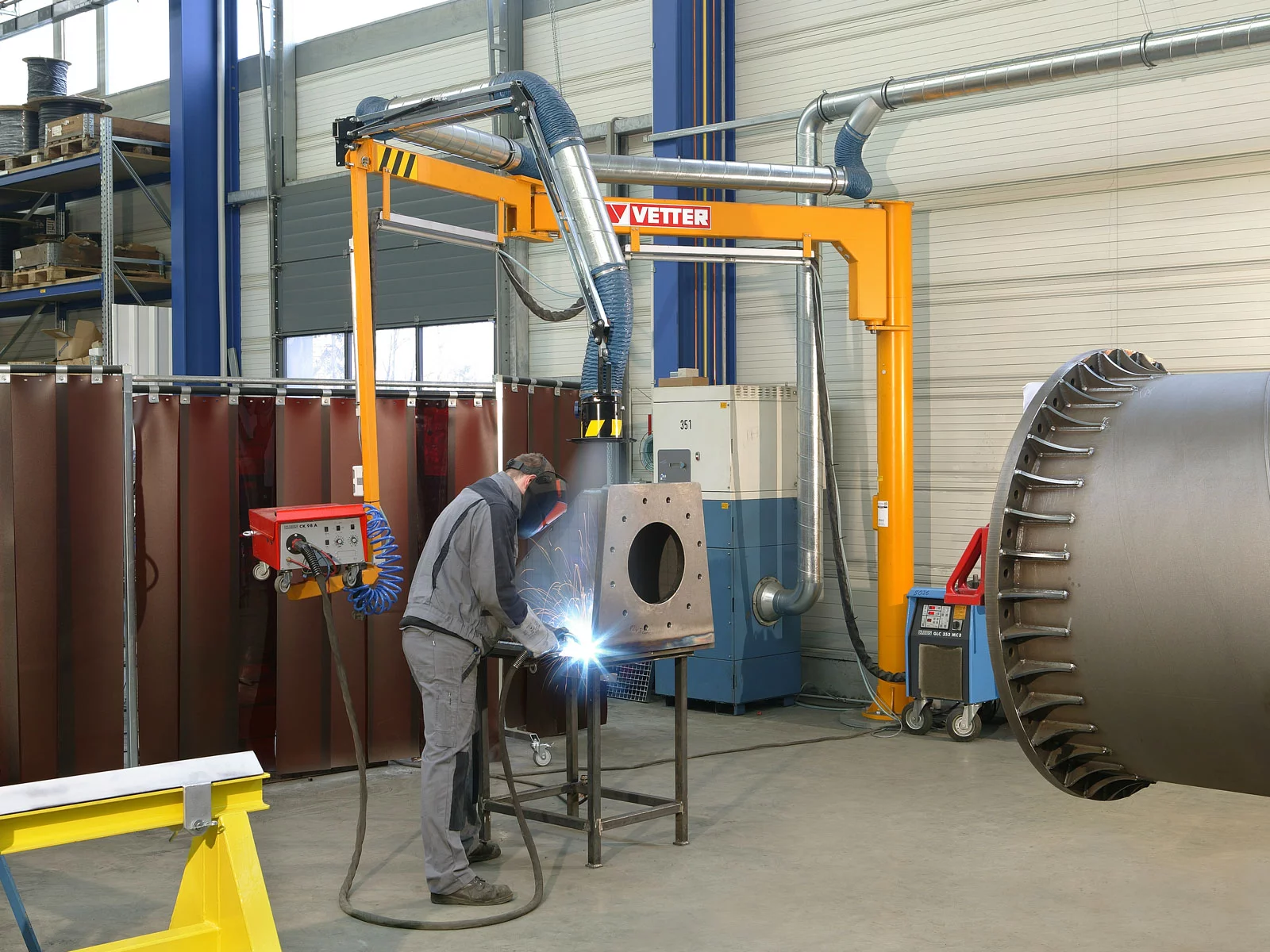

Galerie
