Żuraw słupowy obrotowy z łamanym ramieniem – manipulator
Typ BS
Wskazówka Możliwe mocowanie za pomocą kotew poprzez VerbundAnker System VAS2.
Istotne cechy
- Łamane ramię osiąga każdy zakątek w obszarze roboczym
- Lekki obrót w standardzie włącznie z regulacją oporu obrotu
- Kompaktowa konstrukcja, idealna do doposażenia maszyn, czy centrów obróbczych oraz do zabudowy na maszynach
- Duże użytkowe wysokości podnoszenia
- Wysokość słupa oraz długość ramienia dopasowywana do warunków istniejących w hali
- Łatwość montażu poprzez mocowanie bezpośrednio do posadzki (opcja)
Łamany
Żuraw słupowy obrotowy z łamanym ramieniem – manipulator BS jest przeznaczony do bezpiecznego i szybkiego przenoszenia przedmiotów warsztatowych, narzędzi lub małych elementów aż do udźwigu 250 kg.
Poprzez łamane, składane ramię z łatwością i dokładnie dotrzecie Państwo w każdy zakątek obszaru roboczego – żuraw obraca się za narożnik. Dzięki swojej zwartej budowie konstrukcyjnej żuraw łamany uzyskuje max wysokość podnoszenia oraz nadaje się idealnie do doposażenia maszyn czy centrów obróbczych. Możliwość bezpośredniego montażu na maszynie. Dzięki indywidualnemu doborowi wysokości słupa oraz długości ramienia żuraw słupowy z łamanym ramieniem BS dostosowuje się idealnie do Państwa potrzeb.
Także przy wyborze mocowania mogą Państwo indywidualnie wybrać między komfortowym mocowaniem kotwami do posadzki betonowej poprzez opatentowany system VETTER VerbundAnker, mocowaniem poprzez kotwy fundamentowe w fundamencie, TopAnker lub KompaktAnker czy też bezpośrednio do konstrukcji stalowej po wyrównaniu kołnierza.
Wciągniki łańcuchowe ELECTROLIFT®, opcjonalnie mocowane na stałe do ramienia, dla optymalnego wykorzystania pomieszczeń oraz wiele innych opcji otrzymają Państwo bezpośrednio u nas.
Ten żuraw słupowy obrotowy z łamanym ramieniem – manipulator dostępny również, jako żuraw przyścienny obrotowy – manipulator.
Dane techniczne
| Udźwig: | 63 - 250 kg |
| Długości ramion: | 2000 - 4000 mm |
| Dolna krawędź: | 850 - 3550 mm |
| Wysokość całkowita: | 1050 - 3750 mm |
| Zakres obrotu: | 250° (300°/300°) |
| EN 13001 Klasa podnoszenia: | HC2 |
| EN 13001 Klasa stabilności: | S2 |
| Obrót ramienia: | Ręcznie |
| Wciągnik: | Łańcuchowy |
| Lokalizacja instalacji: | Hala |
Długości ramion [m]
Udźwig [kg]
| 2 | 3 | 4 | |
|---|---|---|---|
| 63 | |||
| 125 | |||
| 250 |

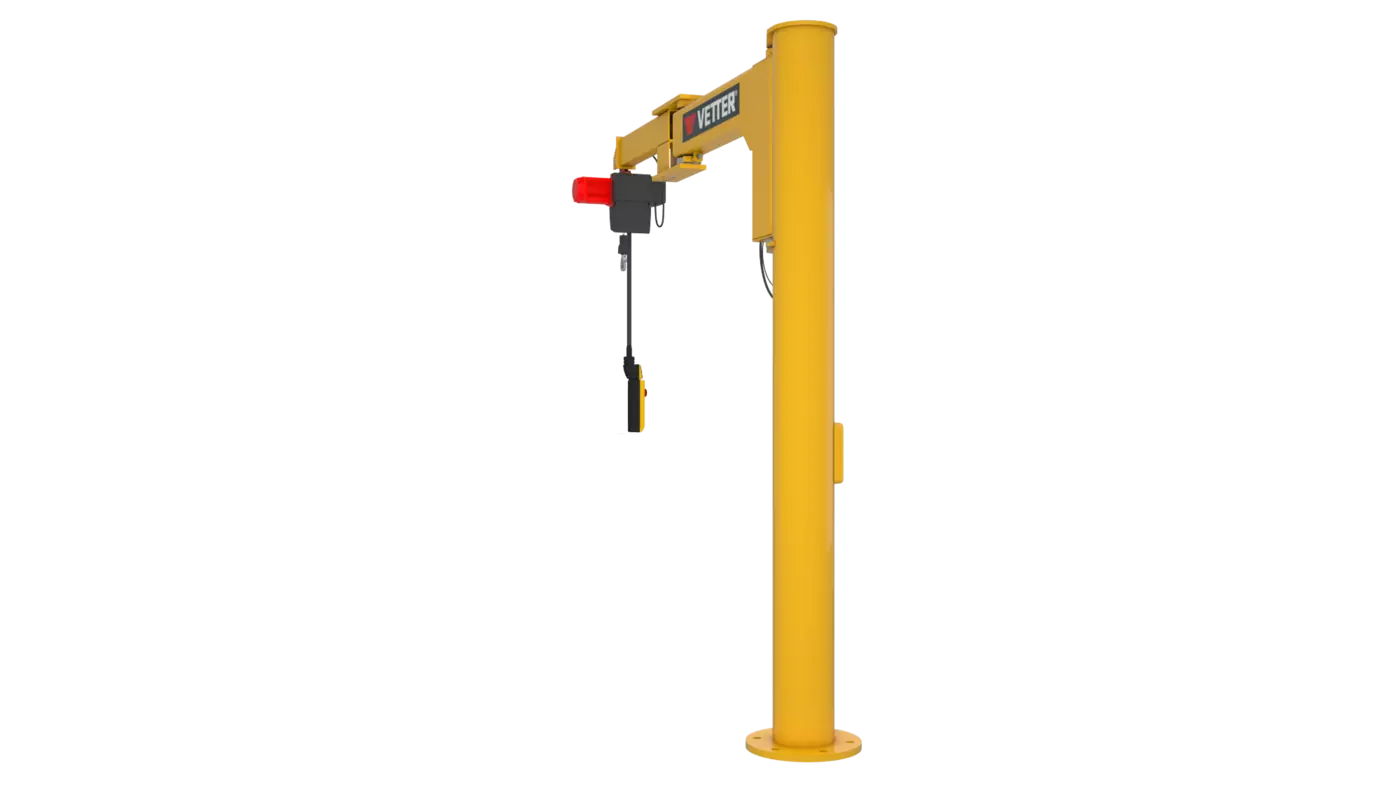

3D-Ansicht
Akcesoria
Mocowanie
Mocowanie poprzez kotwienie na posadzce betonowej
Płyta VerbundAnker
Okrągłe rozwiązanie zakotwienia żurawia słupowego na istniejącej posadzce poprzez opatentowany system VETTER VerbundAnkerSystem. Odpada pracochłonne wykonywanie fundamentu.
Mocowanie poprzez wykonanie fundamentu z kotwami
Kotwy AnkerFix
Klasyczne mocowanie poprzez wykonanie fundamentu, osadzenie kotew przy pomocy szablonu, nakrętek i podkładek. Dostawa zawiera wytyczne do wykonania fundamentu z wstępną wielkością fundamentu oraz obliczeniem zbrojenia.
Mocowanie bez wystających kotew z fundamentu
TopAnker
Alternatywne mocowanie poprzez wykonanie fundamentu bez wystających kotew (ryzyko zahaczenia). Do momentu montażu żurawia powierzchnia fundamentu jest wolna od przeszkód, można swobodnie przechodzić, czy też przejeżdżać. Możliwe natychmiastowe użytkowanie żurawia, ponieważ niewymagana jest podlewka betonowa pod kołnierzem żurawia.
Mocowanie bez wystających kotew z fundamentu poprzez rurę
KompaktAnker
To mocowanie do fundamentu łączy zalety TopAnker z łatwością montażu. Odpada łączenie ze sobą elementów kotwiących przy pracach budowlanych. Łatwe wypozycjonowanie KompaktAnker do zalania w fundamencie poprzez regulowane stopki.
Mocowanie do konstrukcji stalowej lub maszyny
Wyrównanie kołnierza
Stopa kołnierza zaprojektowana lub maszynowo wykonana do zamocowania żurawia bezpośrednio do konstrukcji stalowej lub na maszynie. Brak śrub mocujących w dostawie.
Obróbka powierzchni
Malowanie do pracy w hali
Żurawie, które będą użytkowane w hali, konstrukcja żurawia jest najpierw śrutowana, a następnie malowana najwyższej jakości farbą w oparciu o kategorię korozyjności C2. Nadaje się do niskiego poziomu zanieczyszczeń. Standardowym kolorem jest żółty narcyzowy (RAL 1007) z grubością powłoki 80 µm.
Inne kolory wg palety RAL, kategorie korozyjności oraz grubości powłok dostępne są, jako opcje.
