Potence de manutention sur fût
Type BS
Conseil Fixation par chevilles possible en utilisant le système de plaque à cheviller VAS2.
Product highlights
- La flèche articulée atteint le moindre recoin de la zone de travail
- Rotation aisée grâce au frein de résistance de rotation monté en série
- Forme compacte, convenant parfaitement au chargement de machines et de centres d'usinage ou à l'installation sur machines
- Hauteur de levage utile élevée
- Hauteur du fût et longueur de la flèche pouvant être adaptées aux conditions du hall
- Montage aisé par fixation par chevilles sur dalle en béton (en option)
La potence articulée
La potence de manutention sur fût BS est conçue pour la manipulation sûre et rapide des pièces à usiner, des outils et des petites pièces jusqu'à une capacité de 250 kg.
La flèche articulée vous permet d'atteindre le moindre recoin de la zone de travail de manière facile et précise – la potence tourne quasiment en coin. Grâce à sa forme compacte, la potence à flèche articulée atteint une hauteur de levage maximale et convient parfaitement au chargement des machines et des centres d'usinage. Même l'installation directe sur une machine est possible. Grâce au réglage individuel de la hauteur du fût et de la longueur de la flèche, la potence BS s'adapte parfaitement à vos besoins.
Pour la sélection de la fixation, vous avez le choix entre la fixation confortable par chevilles sur le sol en béton en utilisant le système de plaque à cheviller VAS2 breveté de VETTER, la fixation sur fondation à l'aide de tiges d'ancrage, l'ancrage top ou l'ancrage compact ainsi que la semelle plane pour la fixation sur une construction en acier.
Nous vous fournissons des palans à chaîne ELECTROLIFT®, en option avec fixation sur pied et sans mouvement pendulaire du palan à chaîne pour une utilisation optimale des espaces restreints et d'autres accessoires variés.
Cette potence de manutention est également disponible comme potence murale.
Données techniques
Table de capacité de charge
| Capacité de charge: | 63 - 250 kg |
| Portée: | 2000 - 4000 mm |
| Bord inférieur: | 850 - 3550 mm |
| Hauteur de construction: | 1050 - 3750 mm |
| Plage de pivotement: | 250° (300°/300°) |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Pivoter: | Manuelle |
| Equipement de levage: | Palan à chaîne |
| Lieu d'installation: | Hall |
Portée [m]
Capacité [kg]
| 2 | 3 | 4 | |
|---|---|---|---|
| 63 | |||
| 125 | |||
| 250 |
Vue 3D
Accessoires
Fixation
Fixation par chevilles sur dalle en béton

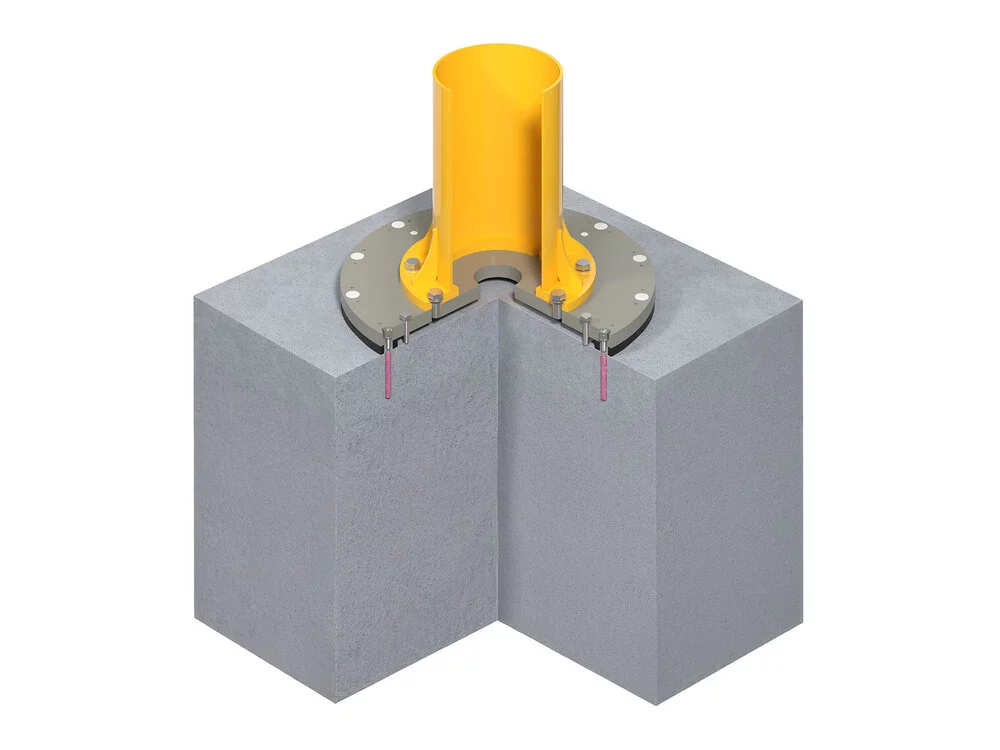

Système de plaque à cheviller VAS2
La solution innovante pour la fixation des potences sur fût par chevilles sur une dalle en béton existante. Avec le système breveté de plaque à cheviller de VETTER, les travaux de génie civile ne sont plus nécessaires.
Fixation dans un massif avec tiges d’ancrage

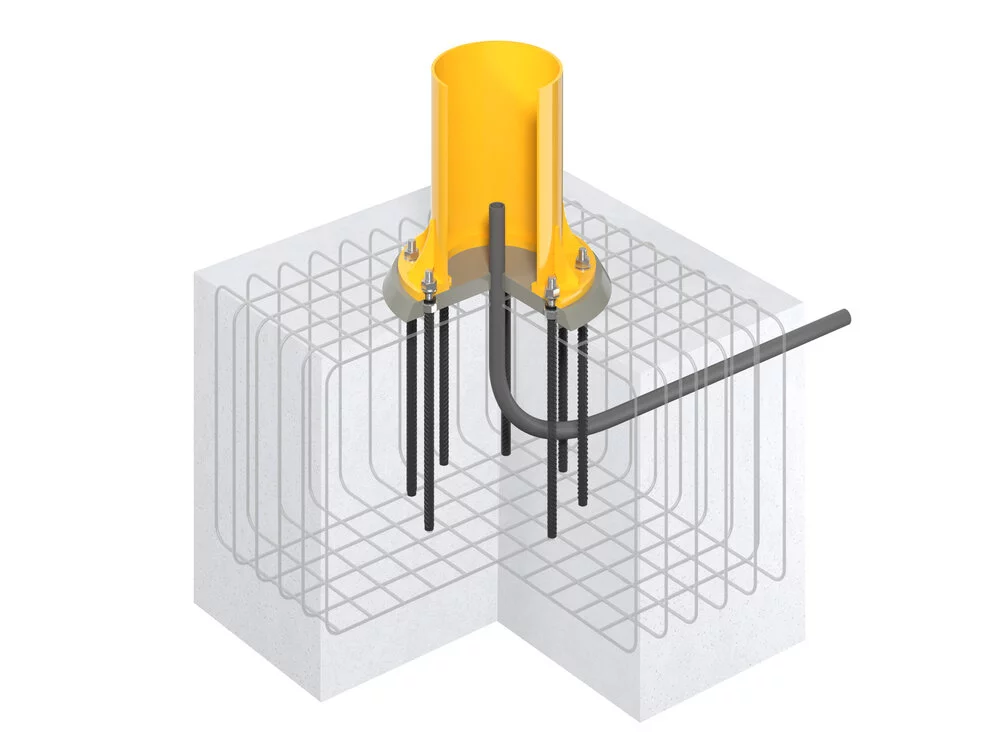

Ancre Fix
La fixation classique dans un massif avec des tiges d’ancrage, un gabarit et un kit d‘écrous et de rondelles, y inclus un plan détaillé avec les informations nécessaires concernant la taille et l’armature du massif.
Fixation dans un massif sans tiges d’ancrage sortant du sol

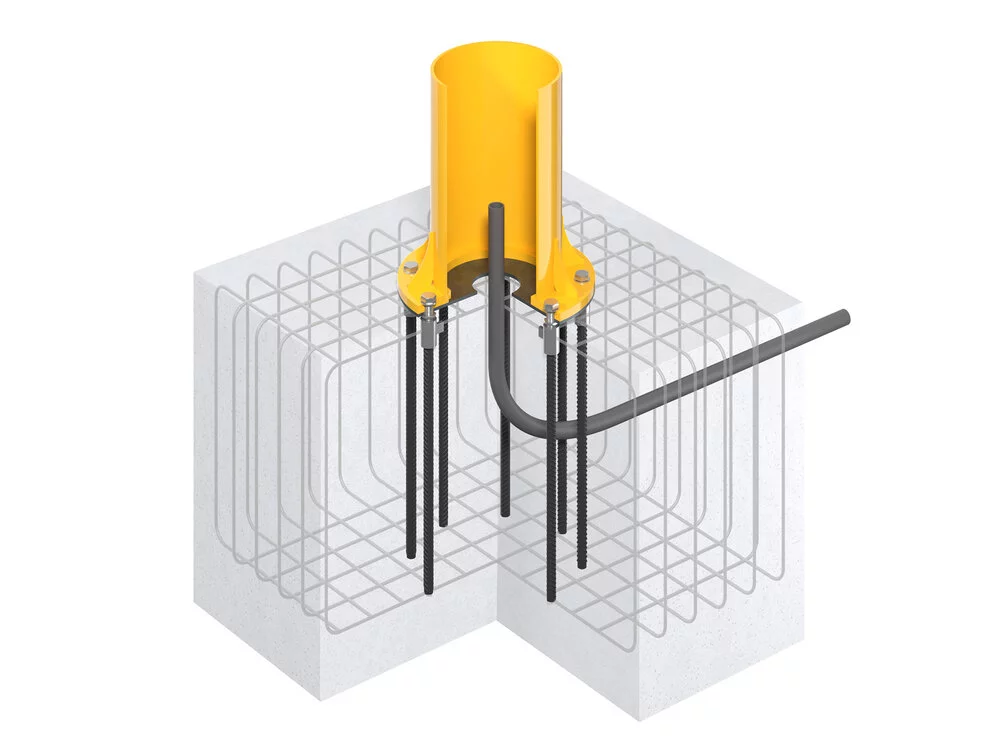

Ancrage Top
La fixation alternative dans un massif sans tiges d’ancrage saillantes (pas de risque de trébuchement). La surface du massif reste praticable jusqu’au montage de la potence. La mise en service immédiate de la potence est possible comme le scellement n’est pas nécessaire.
Fixation dans un massif avec montage optimale très simple

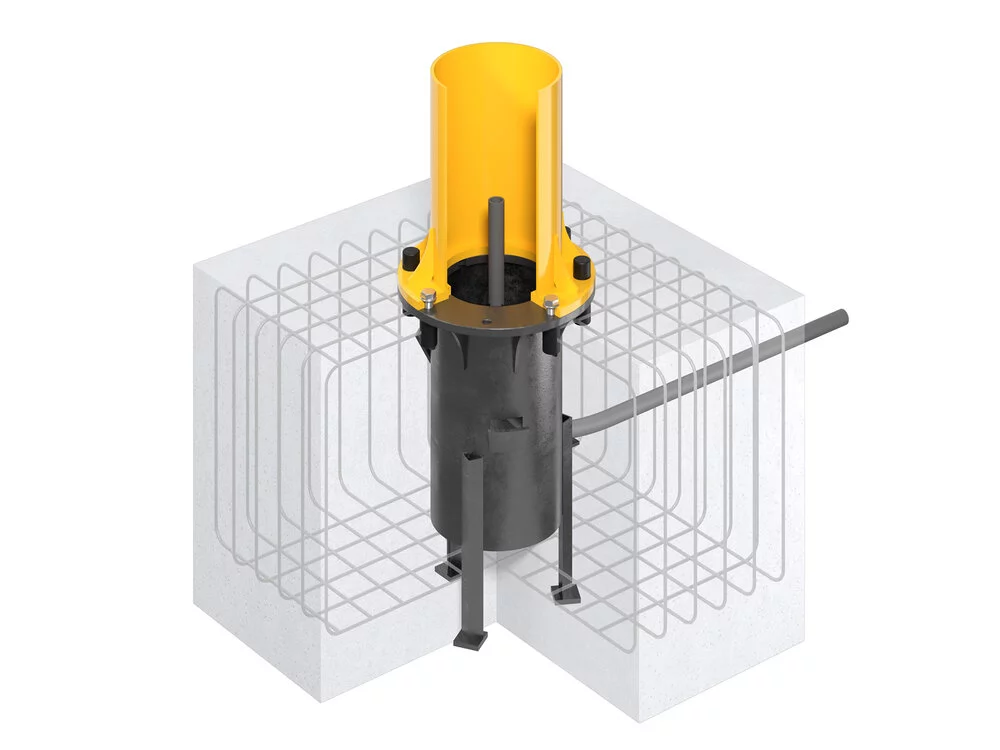

Ancrage Compact
Cette fixation dans un massif réunit les avantages de l’ancrage Top avec une grande facilité de montage. L’assemblage des différents éléments d’ancrage au chantier n’est plus nécessaire. Le positionnement sur les pieds réglables se fait facilement dans la fosse du massif.
Fixation sur structure en acier
Console à souder
Pour la fixation d’une potence murale sur une structure en acier d’une statique appropriée. La console est soudée directement sur la structure en acier. Cette fixation convient parfaitement aux constructions en acier existantes qui ne peuvent ou ne doivent pas être percées.
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
