Potence à rotation sur fût
Type M
Conseil Dübelbefestigung VAS2 (je nach Tragfähigkeit/Ausladung).
Product highlights
- Rotation à 360° sans limite grâce à l'alimentation en courant par bague collectrice
- Rotation confortable et douce avec motoréducteur de rotation électrique (en option)
- Forme compacte, idéale pour les halls de faible hauteur
- Hauteur de levage utile élevée
- Utilisation à l'extérieur possible
- Convient à la protection antidéflagrante conformément à la norme ATEX (en option)
- Hauteur du fût et longueur de la flèche pouvant être adaptées aux conditions du hall
- Montage aisé par fixation par chevilles sur dalle en béton (en option)
La potence polyvalente
Puissante et robuste, la potence à rotation sur fût robuste M a fait ses preuves dans des milliers d'applications. Dans sa catégorie, c’est la potence la plus produite au monde.

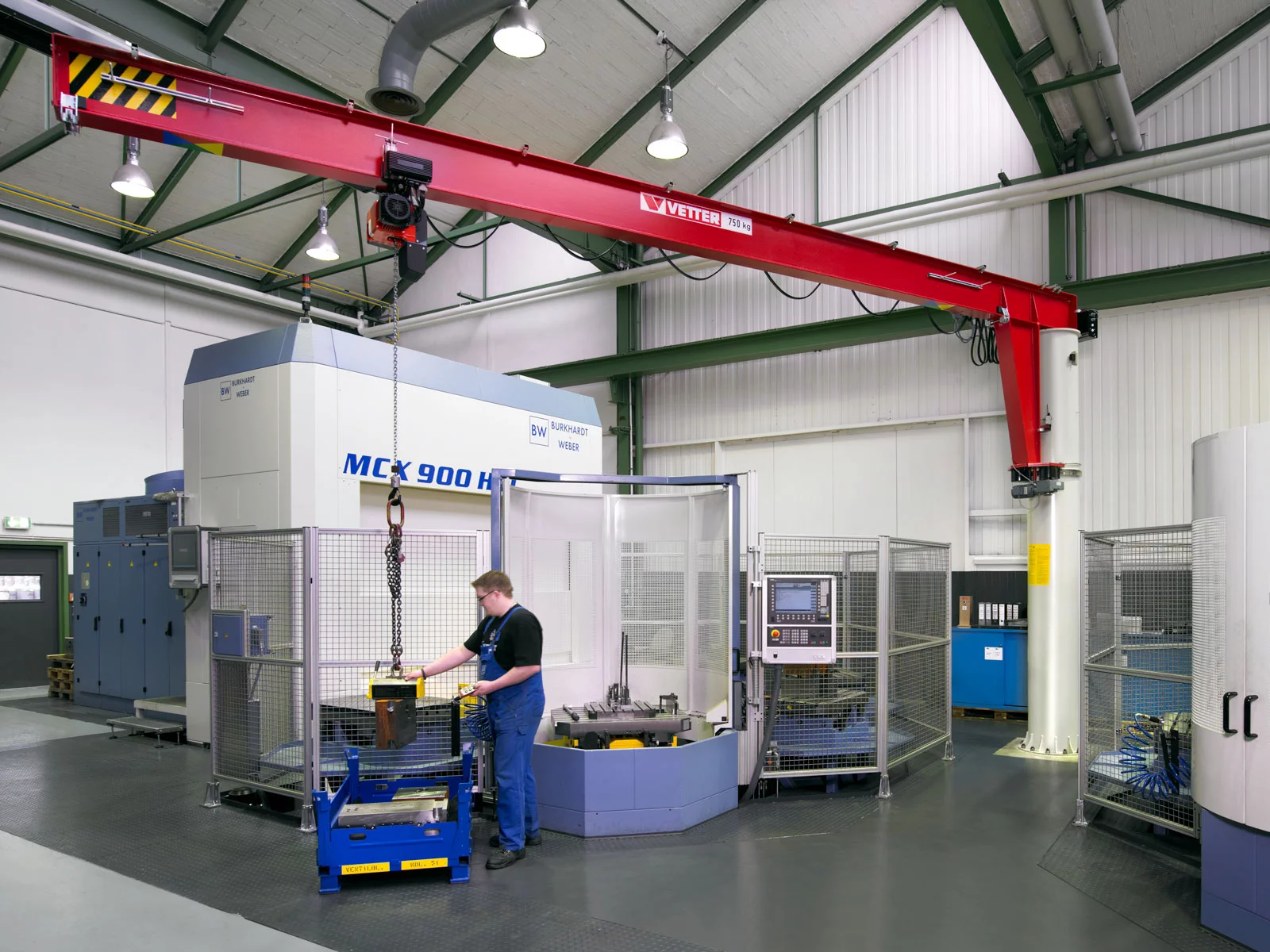

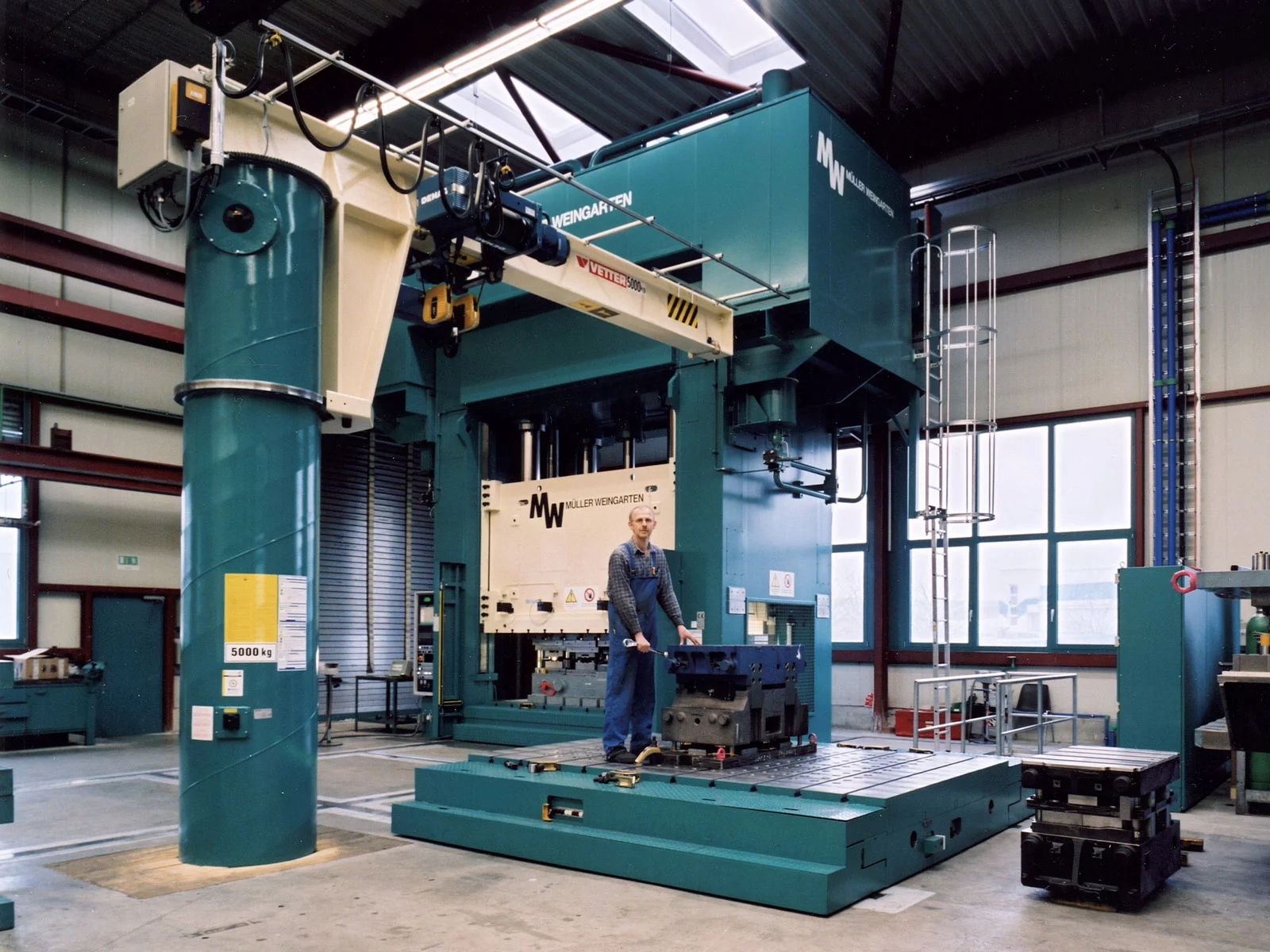

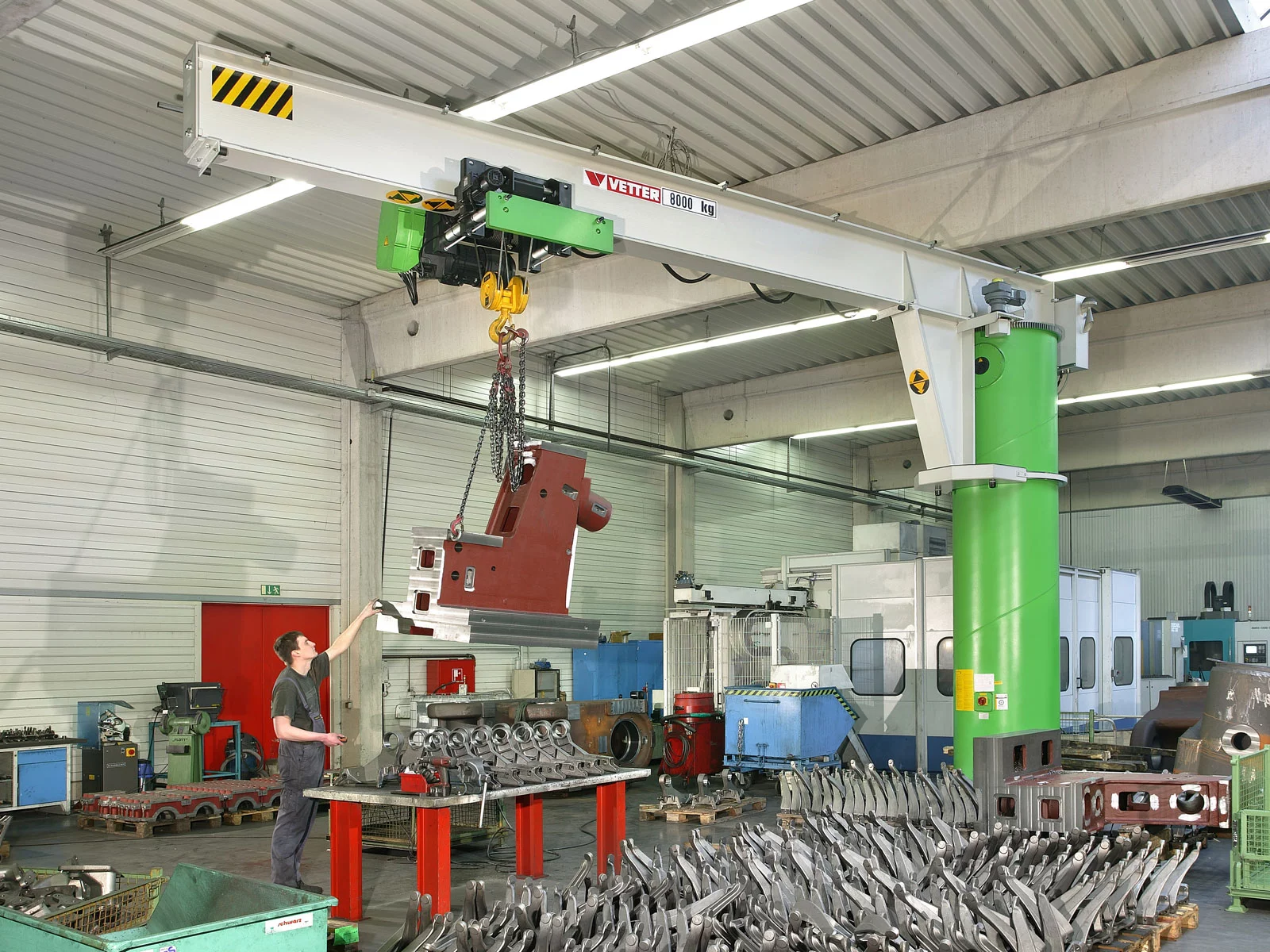

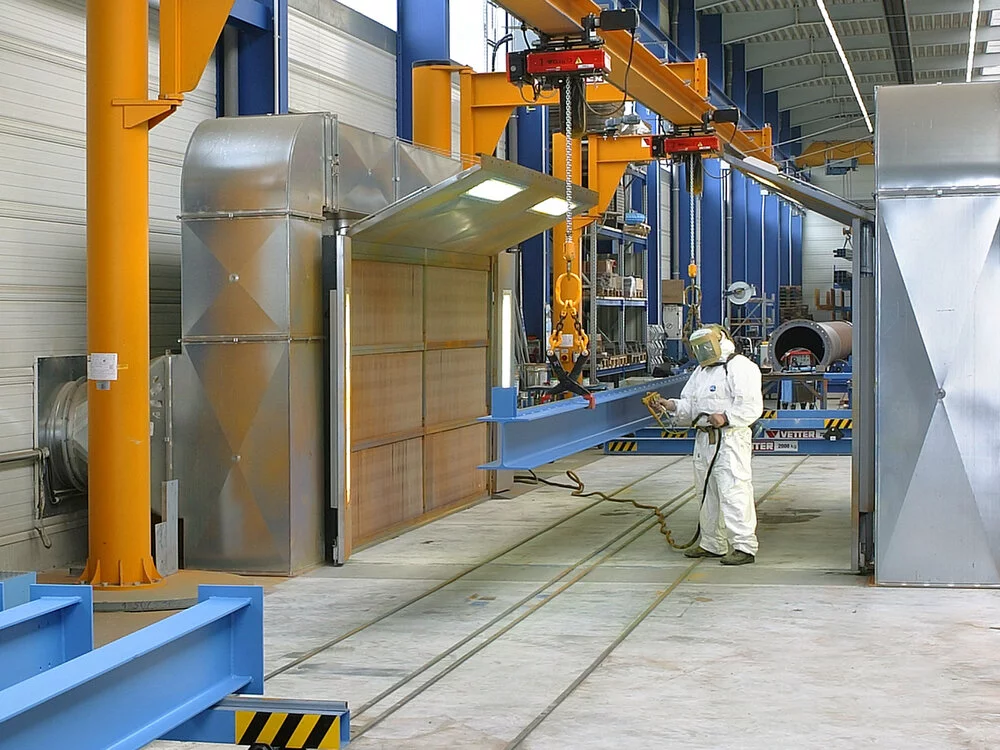

Avec son angle de rotation sans limite et une capacité jusqu'à 12 500 kg, vous pouvez l'utiliser sur n'importe quel poste de travail : pour le chargement de machines-outils, dans les entrepôts, les centrales électriques, les aciéries, les halls de machines ou les stations d'épuration.

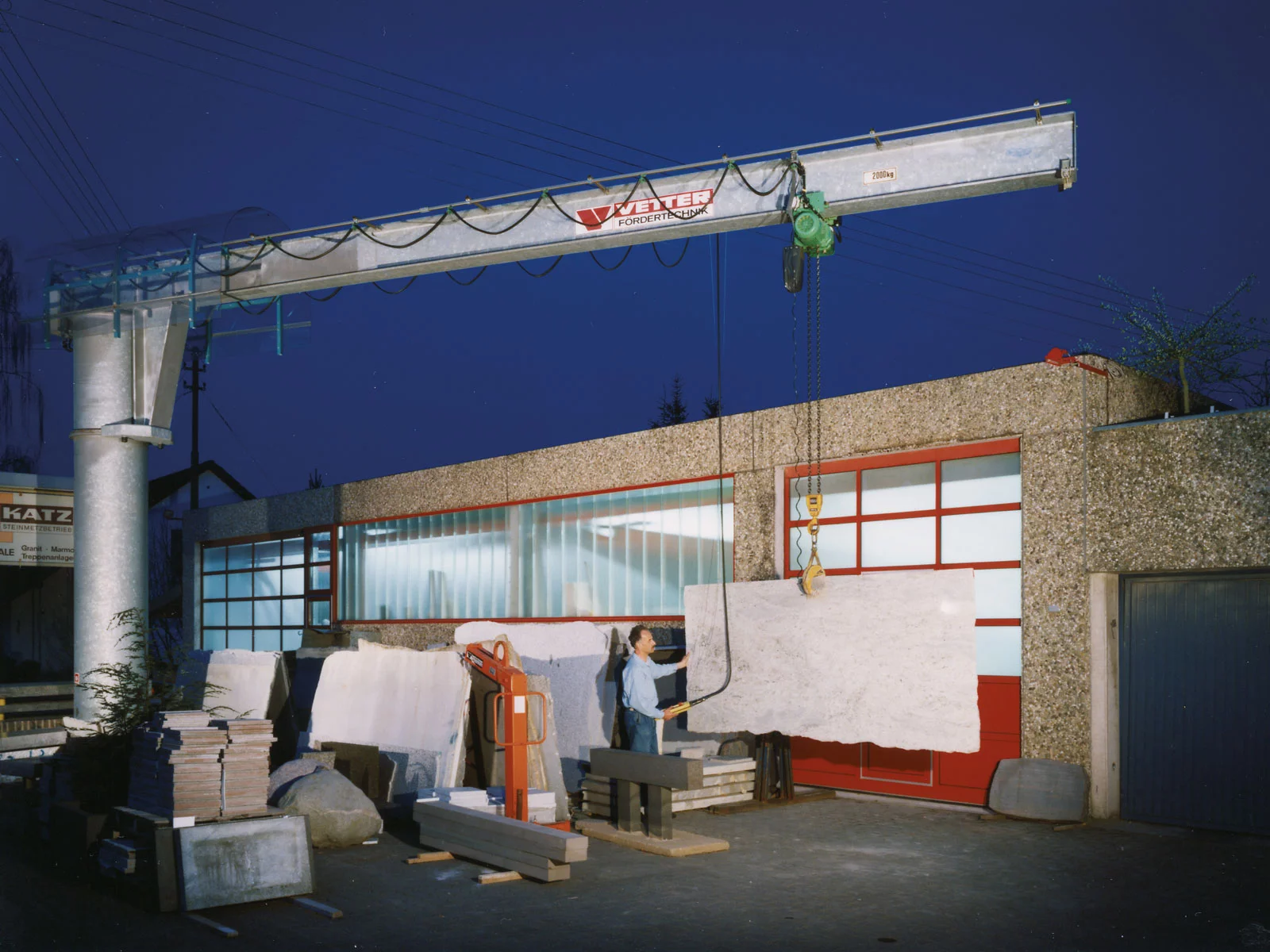

Grâce à sa forme compacte, la potence à rotation atteint une hauteur de levage maximale et convient parfaitement aux locaux étroits et de faible hauteur. Avec son motoréducteur de rotation électrique en option, elle vous offre encore plus de confort d'utilisation dans la gamme de capacité / portée plus importante. Qu'il s'agisse d'une installation dans un hall ou à l'extérieur, la potence à rotation M s'adapte parfaitement à vos besoins grâce au réglage individuel de la hauteur du fût et de la longueur de la flèche.
Pour la sélection de la fixation, vous avez le choix entre la fixation confortable par chevilles sur le sol en béton en utilisant le système de plaque à cheviller VAS2 breveté de VETTER (partiellement disponible), la fixation sur fondation à l'aide de tiges d'ancrage, l'ancrage top ou l'ancrage compact ainsi que la semelle plane pour la fixation sur une construction en acier.
En option, nous vous fournissons l'alimentation électrique appropriée, des palans électriques à chaîne ou câble ELECTROLIFT® à chariot électrique, une radiocommande, une galvanisation à chaud, une protection antidéflagrante conformément à la norme ATEX, des commandes complexes allant jusqu'à une potence automatique autonome et d'autres accessoires variés.
Données techniques
| Capacité de charge: | 125 - 12 500 kg |
| Portée: | 2000 - 12 000 mm |
| Bord inférieur: | 1950 - 10 000 mm |
| Hauteur de construction: | 2650 - 10 700 mm |
| Plage de pivotement: | 360° ∞ |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S3 |
| Conception de la flèche: | Hauteur réduite |
| Pivoter: | Manuelle / Électrique |
| Equipement de levage: | Palan à chaîne / Palan à câble |
| Déplacement du chariot: | Manuelle / Électrique |
| Lieu d'installation: | Hall / Extérieur |
| Protection contre les explosions: | Conformément à la norme ATEX (en option) |
Portée [m]
Capacité [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | 10,5 | 11 | 11,5 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | |||||||||||||||||||||
| 250 | |||||||||||||||||||||
| 500 | |||||||||||||||||||||
| 1000 | |||||||||||||||||||||
| 1600 | |||||||||||||||||||||
| 2000 | |||||||||||||||||||||
| 2500 | |||||||||||||||||||||
| 3200 | |||||||||||||||||||||
| 4000 | |||||||||||||||||||||
| 5000 | |||||||||||||||||||||
| 6300 | |||||||||||||||||||||
| 8000 | |||||||||||||||||||||
| 10000 | |||||||||||||||||||||
| 12500 |
3D-Ansicht
Accessoires
Fixation
Fixation par chevilles sur dalle en béton
Système de plaque à cheviller VAS2
La solution innovante pour la fixation des potences sur fût par chevilles sur une dalle en béton existante. Avec le système breveté de plaque à cheviller de VETTER, les travaux de génie civile ne sont plus nécessaires.
Fixation dans un massif avec tiges d’ancrage
Ancre Fix
La fixation classique dans un massif avec des tiges d’ancrage, un gabarit et un kit d‘écrous et de rondelles, y inclus un plan détaillé avec les informations nécessaires concernant la taille et l’armature du massif.
Fixation dans un massif sans tiges d’ancrage sortant du sol
Ancrage Top
La fixation alternative dans un massif sans tiges d’ancrage saillantes (pas de risque de trébuchement). La surface du massif reste praticable jusqu’au montage de la potence. La mise en service immédiate de la potence est possible comme le scellement n’est pas nécessaire.
Fixation dans un massif avec montage optimale très simple
Ancrage Compact
Cette fixation dans un massif réunit les avantages de l’ancrage Top avec une grande facilité de montage. L’assemblage des différents éléments d’ancrage au chantier n’est plus nécessaire. Le positionnement sur les pieds réglables se fait facilement dans la fosse du massif.
Fixation sur structure en acier
Console à souder
Pour la fixation d’une potence murale sur une structure en acier d’une statique appropriée. La console est soudée directement sur la structure en acier. Cette fixation convient parfaitement aux constructions en acier existantes qui ne peuvent ou ne doivent pas être percées.
Alimentation électrique
Câble rond
Alimentation électrique par un câble rond en forme de boucle avec câble rond et tube pour la fixation à la flèche. La boîte de commande est fixée au palan. Convenant à une portée de flèche jusqu’à 3 m (dépend de la hauteur sous fer).
Guirlande avec câble rond
Alimentation électrique économique avec câble rond, chariots porte-câbles, câble de serrage et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. Recommandée pour une portée de flèche de 3 à 10 m (dépend de la hauteur sous fer).
Câble plat
Alimentation électrique robuste avec câble plat, chariots porte-câbles, rail en C et supports pour la fixation à la flèche. La boîte de commande est fixée au palan. En standard pour une portée de flèche à partir de 10 m ou en cas de rotation électrique.
Commande indépendante
La boîte de commande mobile est fixée sur un second rail en C et se déplace indépendamment du palan. Avec câble plat, chariots porte-câbles, chariot de commande, deux rails en C et supports. Utilisation préconisée si l’opérateur doit rester à distance de la charge comme elle passe par-dessus un obstacle / une fosse.
Alimentation en courant par câble guirlande à l'intérieur
Alimentation en courant par câble guirlande avec patins coulissant dans le profilé. Borne terminale comprise.

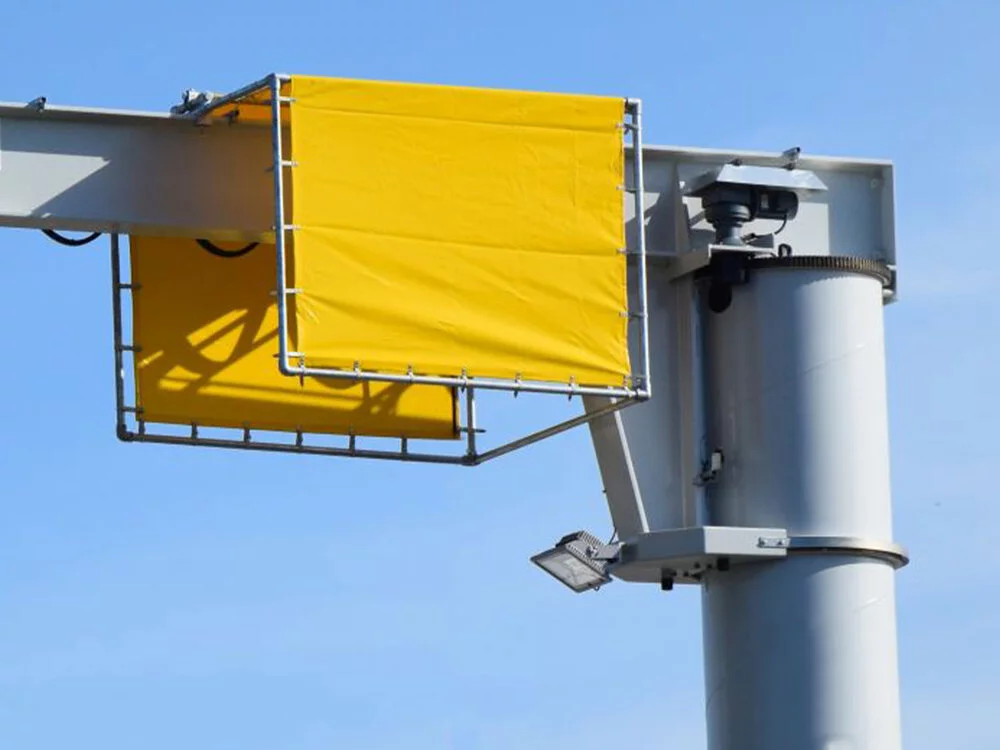

Autres

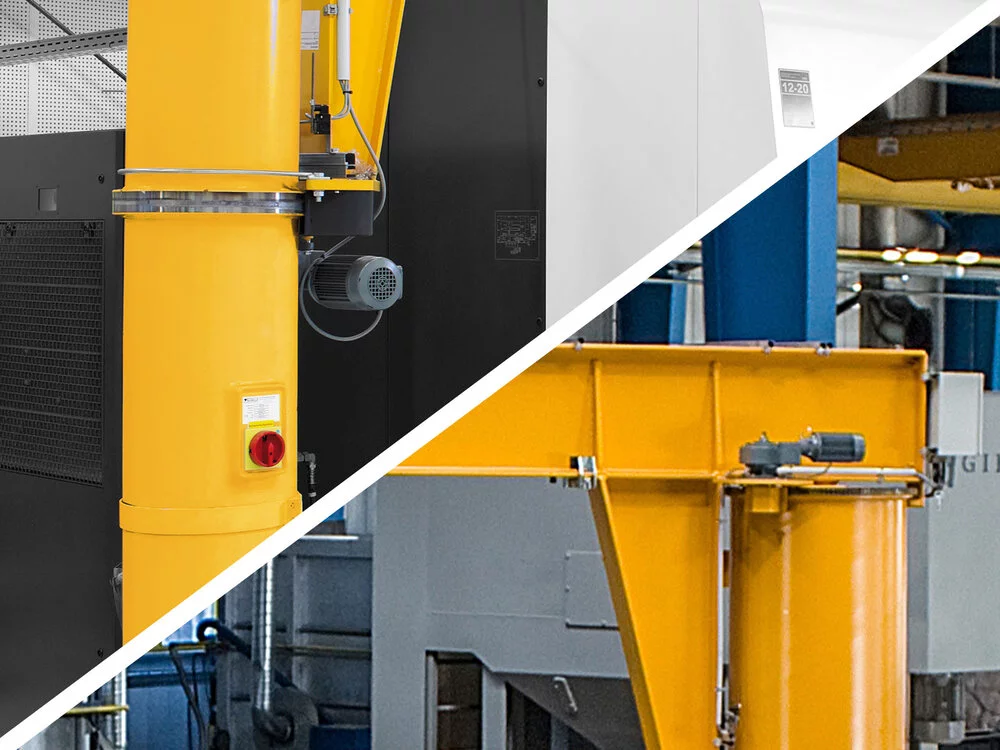

Motoréducteur de rotation M
Type A :
Motoréducteur de rotation électrique avec entraînement par galets. Convenant à une utilisation à l'intérieur. Recommandé pour une capacité supérieure à 500 kg / une portée supérieure à 6 m.
Type B :
Motoréducteur de rotation électrique avec pignon et couronne dentée. Convenant à une utilisation à l'extérieur (jusqu'à un vent de force 4). Recommandé pour une capacité supérieure à 500 kg / une portée supérieure à 6 m.
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Structure de la peinture pour une utilisation à l'extérieur ou dans les halls de production à forte humidité
Les potences utilisées à l'extérieur exigent une peinture spéciale. À cet effet, la structure de potence est grenaillée et revêtue d'une peinture de haute qualité convenant à l'extérieur et se référant à la catégorie de corrosivité C3. Elle convient parfaitement aux sollicitations atmosphériques moyennes. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 120 µm.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Galvanisation à chaud
Galvanisation à chaud de la structure intérieure et extérieure de la potence conformément à la norme DIN EN ISO 1461.
CONSEIL : nous recommandons la galvanisation à chaud pour une utilisation en plein air.

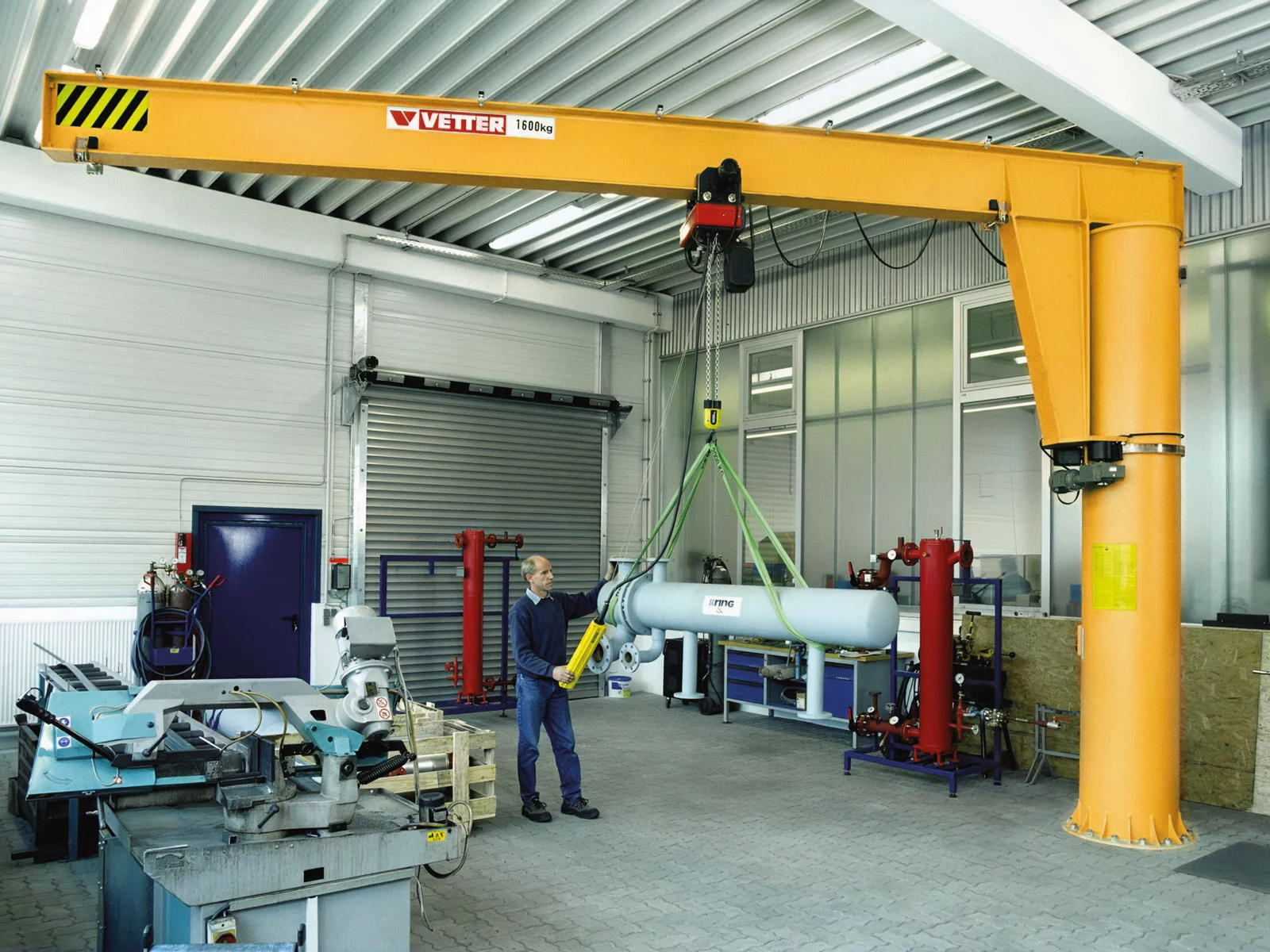

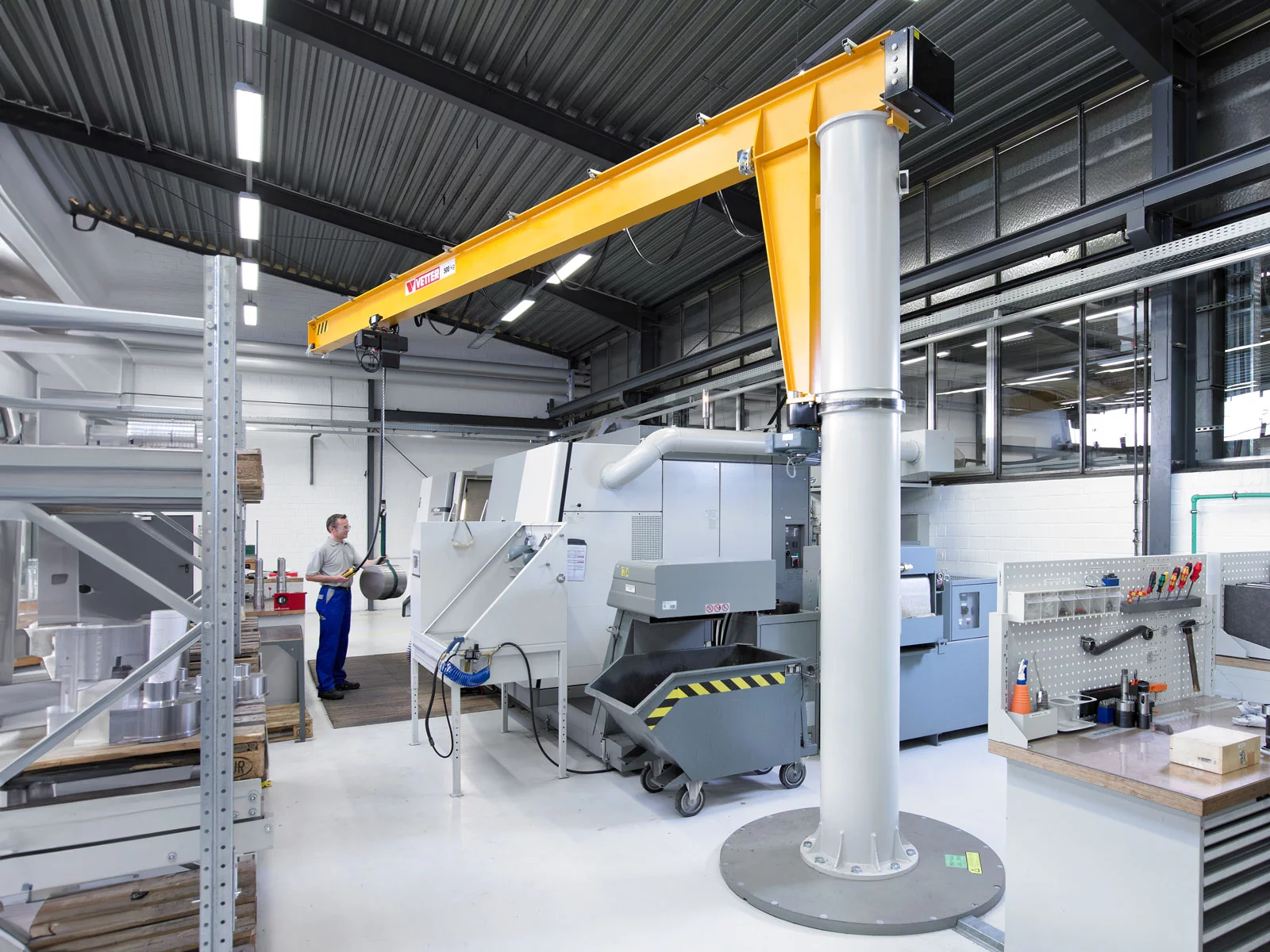

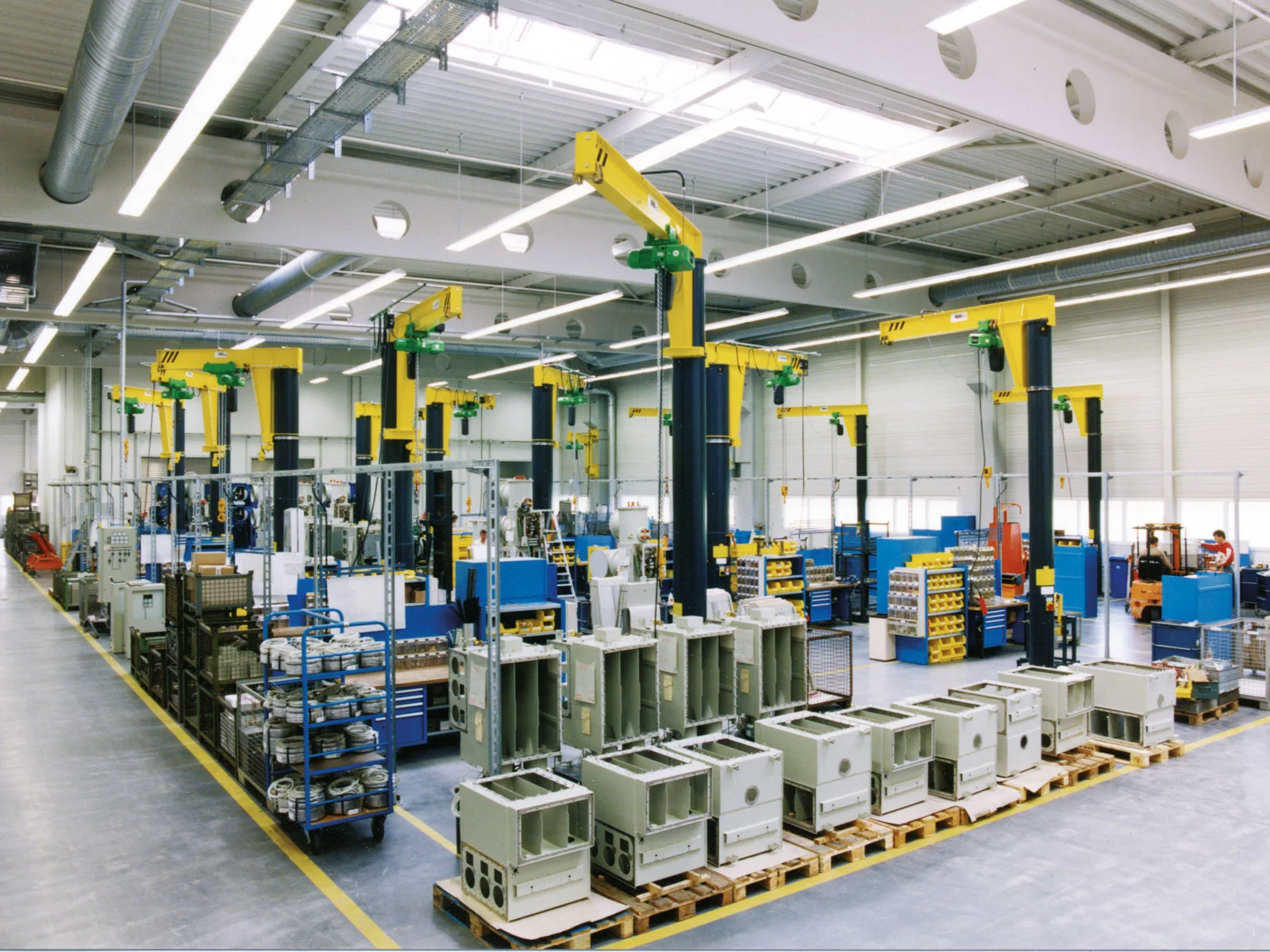

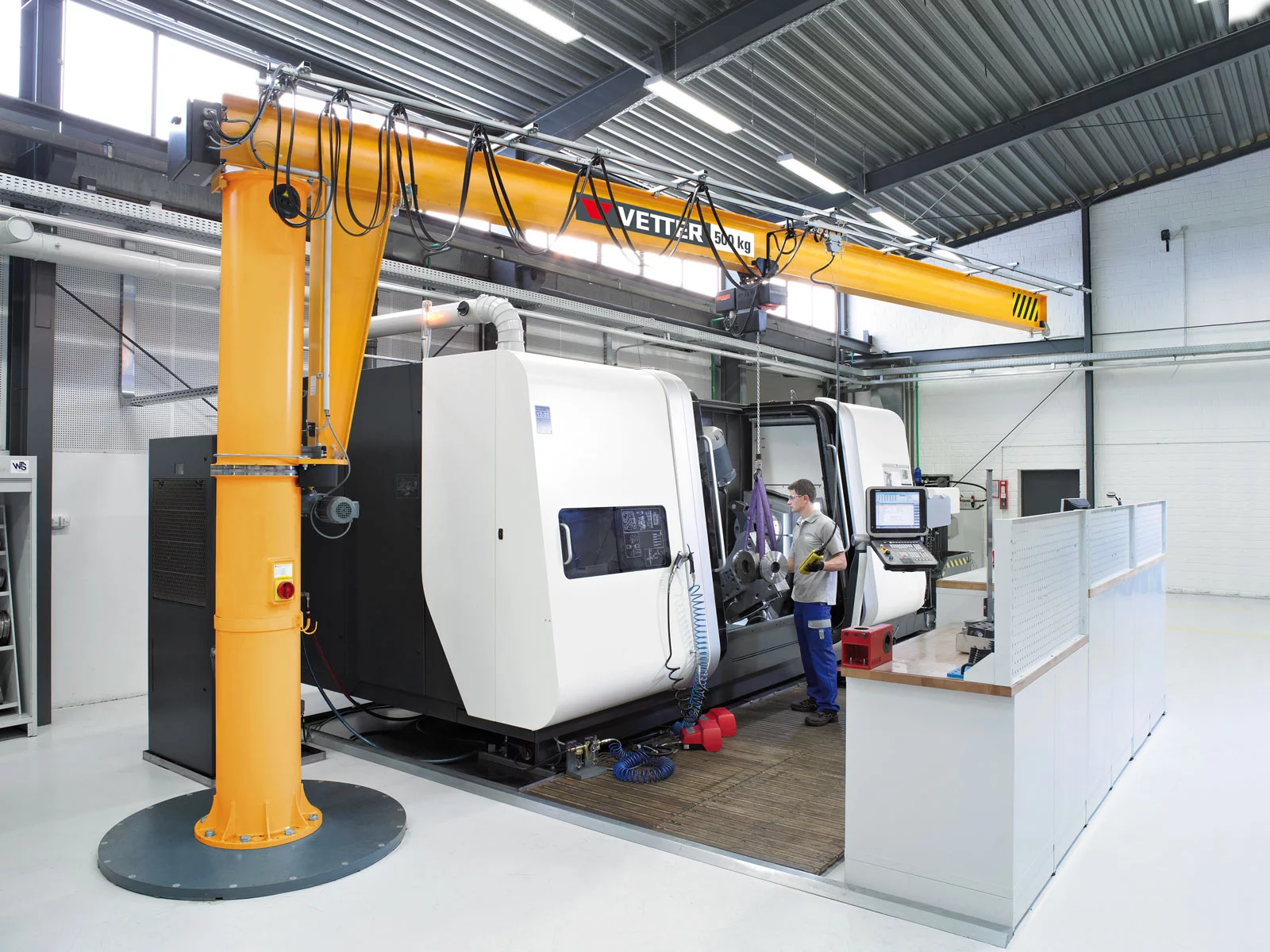

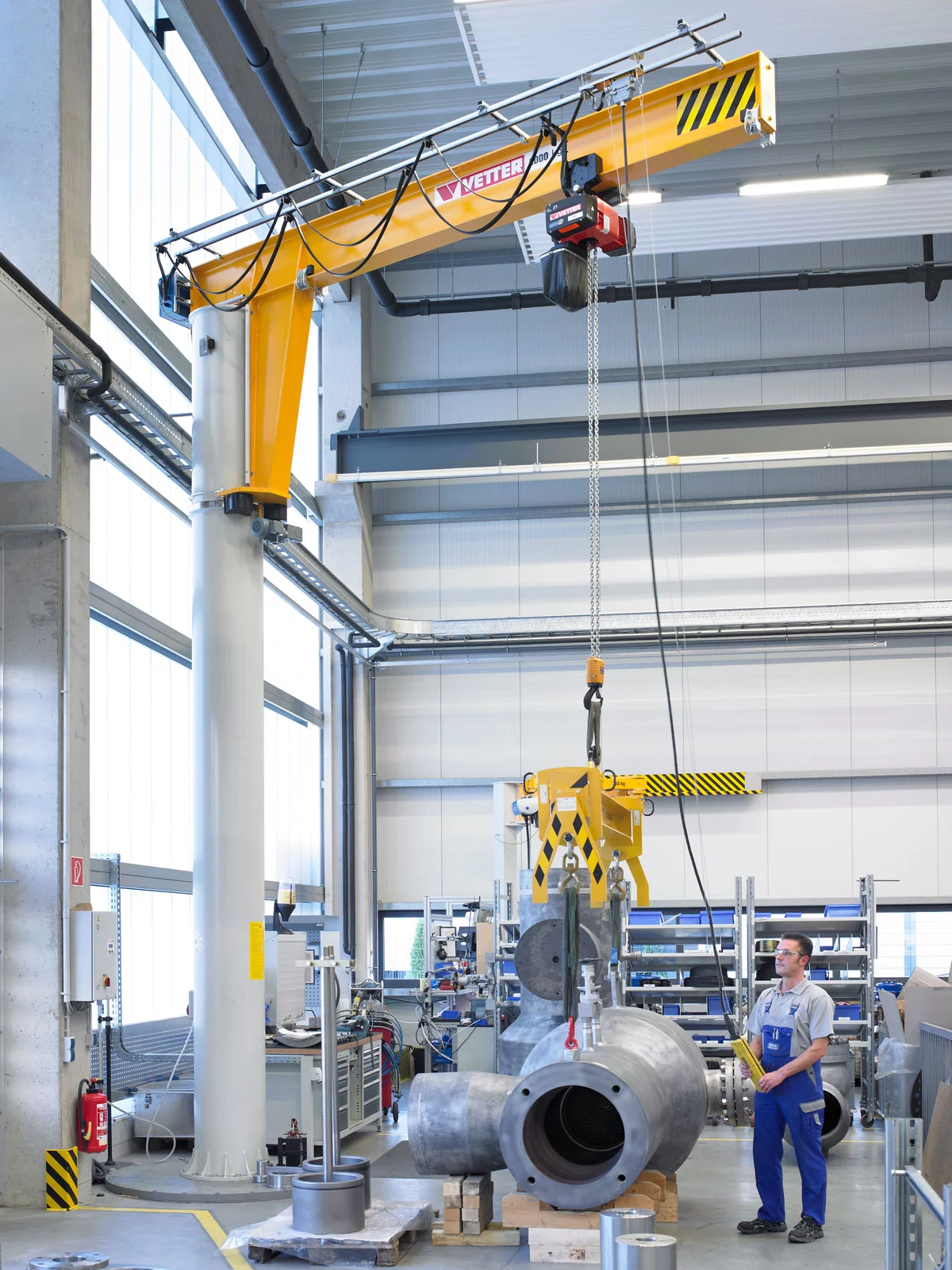

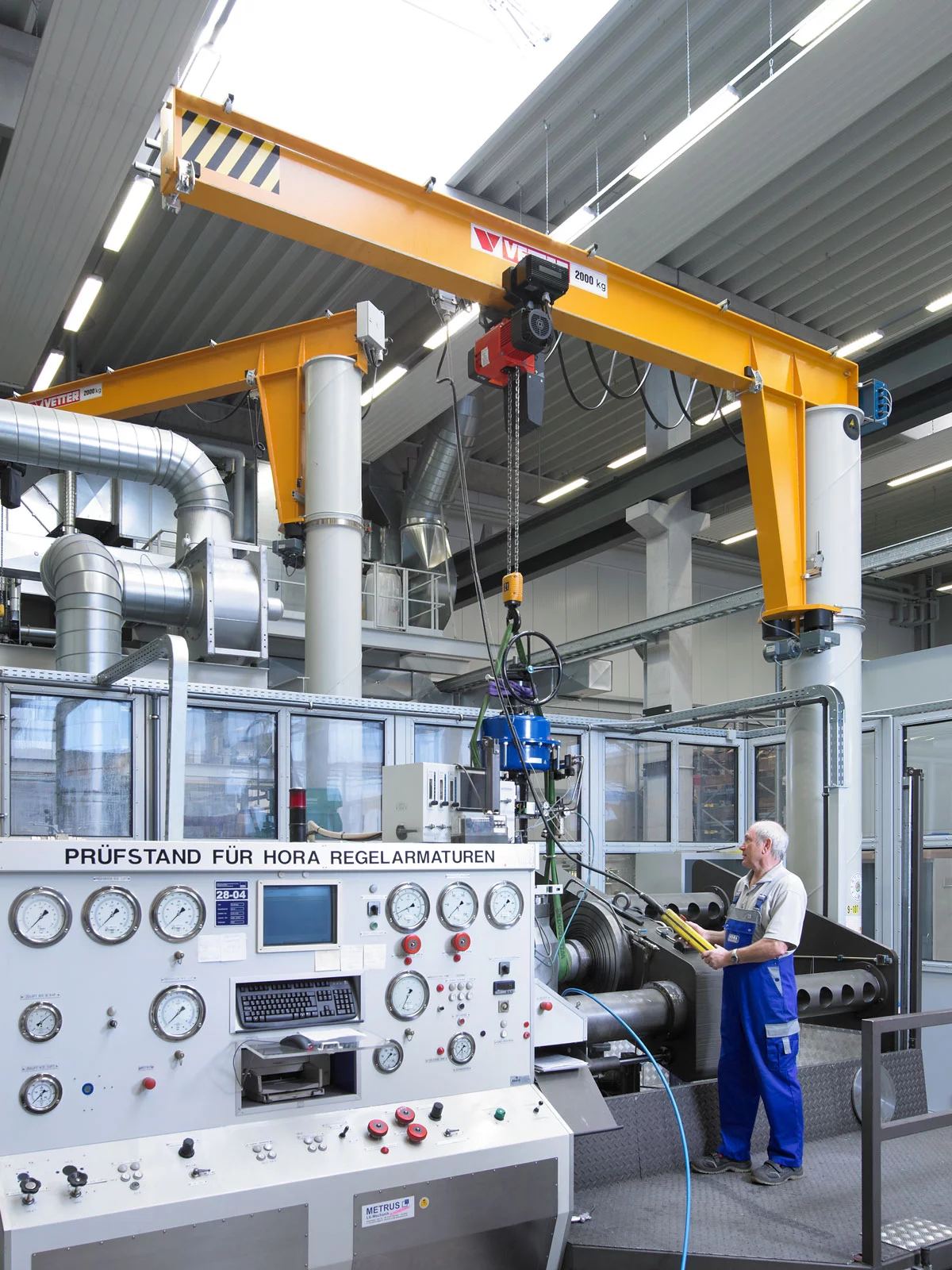

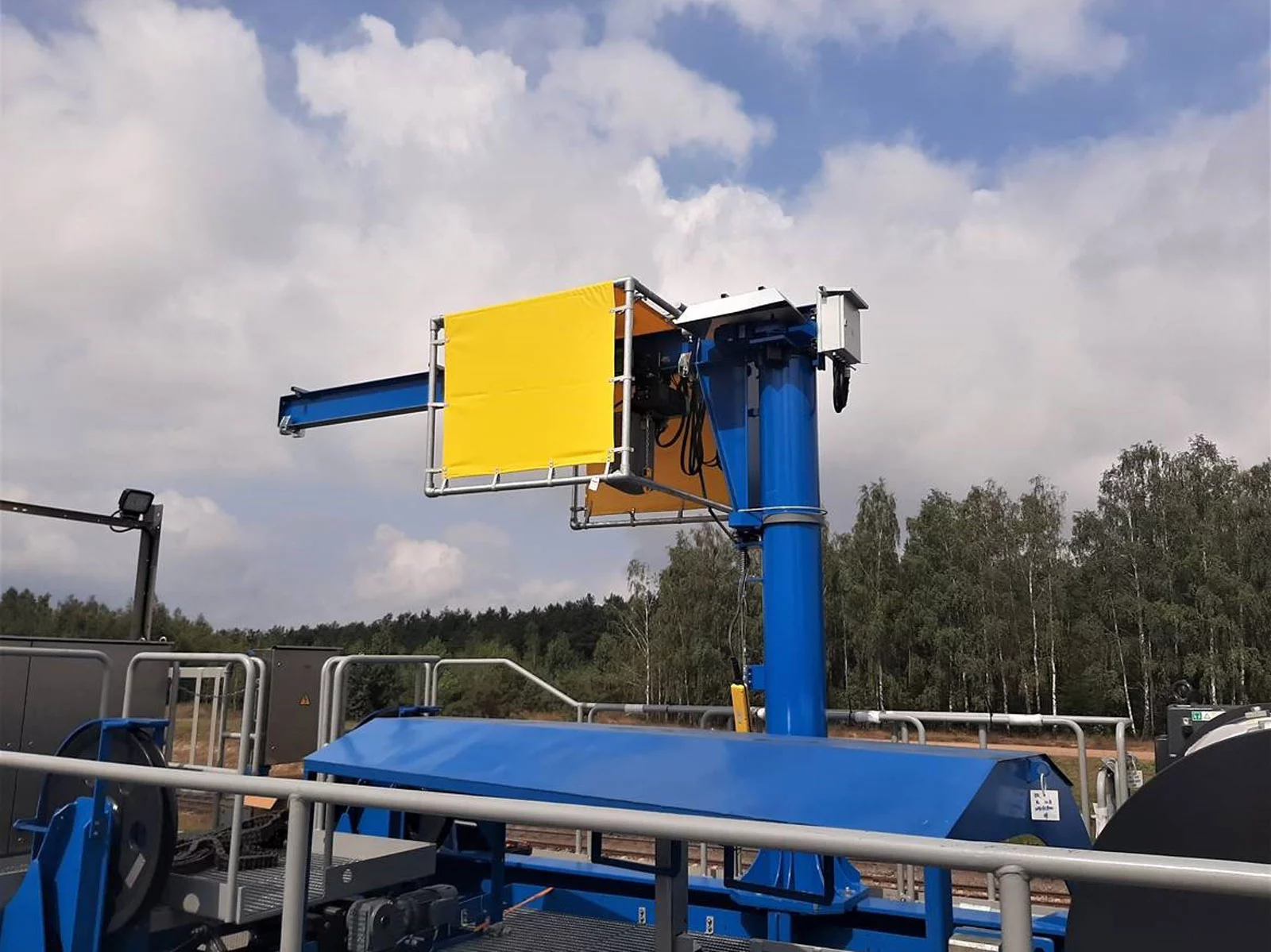

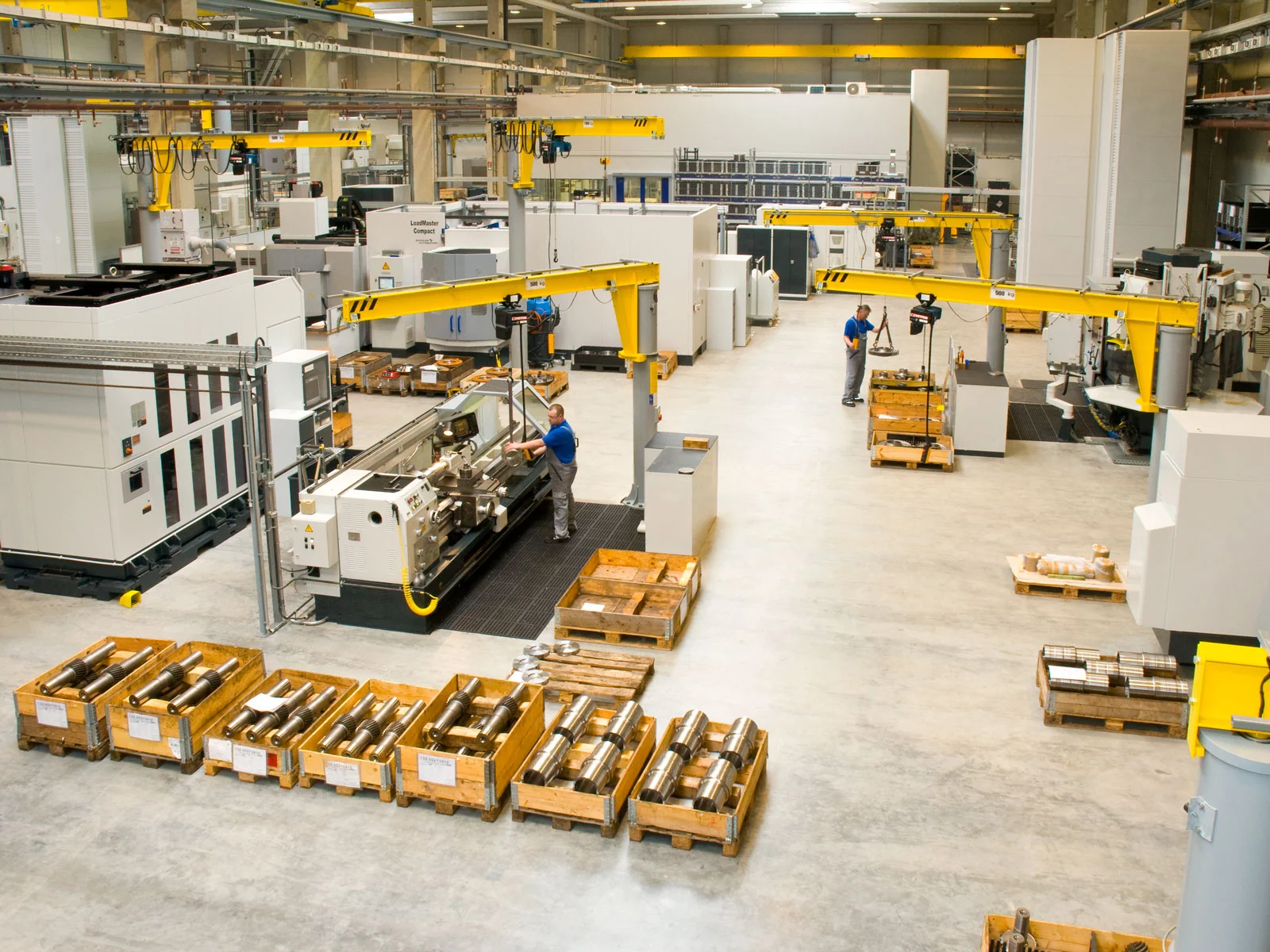

Galerie d'images
