Grúa pluma de columna
Tipo M
Consejo Posibilidad de fijación mediante tornillo+taco con el sistema de anclaje compuesto VAS2.
Productos destacados
- Rango de giro infinito de 360° con alimentación de corriente a través del anillo de fricción
- Giro cómodo y suave con accionamiento eléctrico del giro (opcional)
- Diseño compacto, ideal para espacios bajos
- Gran altura útil de elevación
- Posibilidad de uso al aire libre
- Apta para entornos con protección contra explosiones según ATEX (opcional)
- La altura de la columna y la longitud de la pluma pueden adaptarse a las condiciones del espacio de trabajo.
- Facilidad de instalación gracias a la fijación con taco+tornillo en solados de hormigón (opcional)
La todoterreno
Nuestra potente y robusta grúa pluma de columna tipo M ha demostrado su eficacia miles de veces y es la grúa de su clase más fabricada en todo el mundo.
Gracias a su rango de giro infinito, podrá utilizarla en casi cualquier lugar de trabajo donde necesite su capacidad de carga de hasta 12.500 kg: para alimentar máquinas herramienta, en centros de almacenamiento, centrales eléctricas, acerías, naves con maquinaria o plantas de tratamiento de aguas residuales.
Gracias a su diseño compacto, alcanza una gran altura de elevación y es ideal para espacios operativos bajos y estrechos. Con su accionamiento eléctrico de giro disponible opcionalmente, le ofrece aún más comodidad de manejo en el rango superior de carga y descarga. Tanto en interiores como en exteriores, nuestra tipo M se adapta con precisión a sus necesidades gracias a su altura de columna y longitud de pluma a medida.
A la hora de seleccionar la forma de fijación, podrá elegir entre el cómodo sistema de fijación mediante pernos en hormigón con el sistema patentado de anclajes químicos VETTER VAS2, una fijación a la cimentación mediante pernos de anclaje TopAnker oder KompaktAnker, así como una brida de base plana para fijación a estructuras de acero.
VETTER le suministra también la fuente de alimentación que mejor se adapta al sistema, los polipastos de cadena o de cable ELECTROLIFT® de accionamiento eléctrico, el control remoto por radio, galvanizado en caliente, diseño protegido contra explosiones según ATEX, así como complejos sistemas de control, grúas automáticas de funcionamiento independiente y otros variados accesorios.

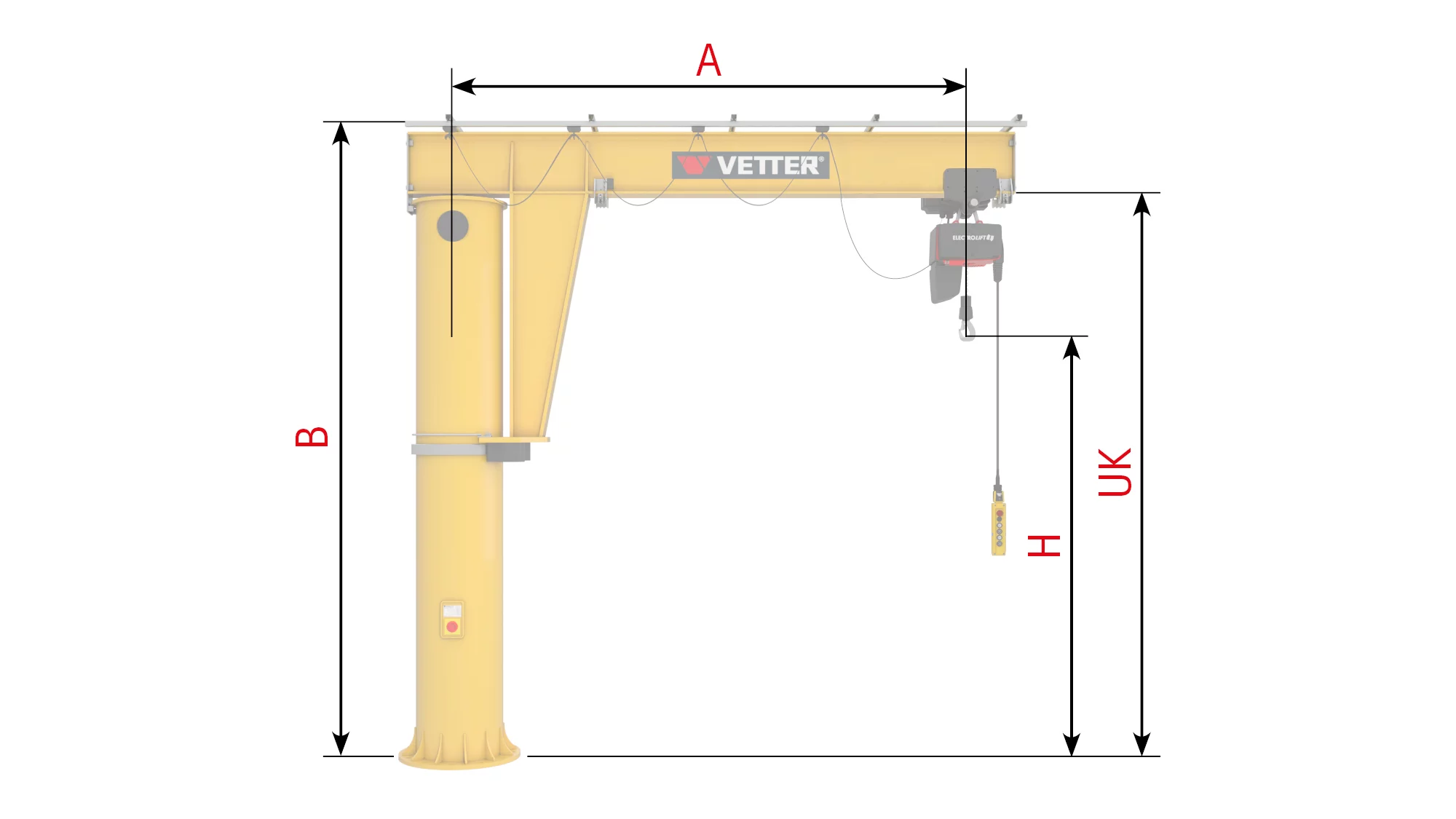

Datos técnicos
| Capacidad de carga: | 125 - 12 500 kg |
| Divulgación: | 2000 - 12 000 mm |
| Borde inferior: | 1950 - 10 000 mm |
| Altura total: | 2650 - 10 700 mm |
| Gama giratoria: | 360° ∞ |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S3 |
| Diseño de la pluma: | De baja altura |
| Panorámica: | Manual / Eléctrico |
| Elevador: | Polipasto de cadena / Polipasto de cable |
| Conducción de grúas: | A mano / Eléctrico |
| Lugar de instalación: | Naves / Recintos al aire libre |
| Protección contra explosiones: | Según normativa ATEX (opcional) |
Extensión [m]
Capacidad de carga [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | 10,5 | 11 | 11,5 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | |||||||||||||||||||||
| 250 | |||||||||||||||||||||
| 500 | |||||||||||||||||||||
| 1000 | |||||||||||||||||||||
| 1600 | |||||||||||||||||||||
| 2000 | |||||||||||||||||||||
| 2500 | |||||||||||||||||||||
| 3200 | |||||||||||||||||||||
| 4000 | |||||||||||||||||||||
| 5000 | |||||||||||||||||||||
| 6300 | |||||||||||||||||||||
| 8000 | |||||||||||||||||||||
| 10000 | |||||||||||||||||||||
| 12500 |
3D-Ansicht
Accesorios
Montaje
Fijación mediante tornillos a solados de hormigón
Sistema de anclaje combinado VAS2
La solución a medida para fijar grúas pluma de columna a solados de hormigón con el sistema patentado VETTER. Sin necesidad de costosos trabajos de cimentación
Fijación a la cimentación mediante tornillos de anclaje
AnkerFix
La clásica fijación a la cimientos con tornillos de anclaje, plantilla y un juego de tuercas y arandelas. El volumen de suministro abarca también un plano detallado de la cimentación con información sobre su dimensionamiento y sus armaduras.
Fijación a la cimentación sin tornillos de anclaje salientes
TopAnker
La alternativa para la fijación a la cimentación sin usar tornillos de anclaje salientes (sin peligro de tropiezo). Hasta que se instale la grúa, la zona seguirá siendo libremente accesible y transitable. Posibilidad de puesta en servicio inmediata de la grúa sin necesidad de recalces.
Fijación a la cimentación con máxima facilidad de instalación
KompaktAnker
Esta fijación a la cimentación combina las ventajas del sistema TopAnker con una gran facilidad de instalación. Gracias a este sistema, no es necesario montar elementos de anclaje individuales. Fácil colocación en la cimentación gracias a sus pies ajustables.
Fijación en estructura de acero o a maquinaria
Pata bridada plana
Pata bridada plana o mecanizada para fijar la grúa a estructuras de acero o maquinaria. Tornillos de fijación de obra.
Alimentación eléctrica
Cable de sección circular
Alimentación eléctrica mediante un cable de sección circular y tubo portacables para su fijación a la pluma. Panel de mando fijado en el sistema elevador. Diseñado para un saliente de hasta 3 m (dependiendo del borde inferior).
Cable de arrastre circular
Una fuente de alimentación de bajo coste compuesta por un cable circular, un carro portacables, un cable tensor y brazos de sujeción para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Recomendado para volados de 3-10 m (dependiendo del borde inferior).
Cable de arrastre plano
Una fuente de alimentación de bajo coste compuesta por un cable plano, un carro portacables, raíl en C y brazos de soporte para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Estándar a partir de un volado de 10 m o cuando se utiliza con accionamiento de giro eléctrico.
Control individualizado
El panel de control se desplaza sobre un raíl C independiente del dispositivo elevador. Formado por un cable plano, un carro de cable, un carro de control, dos raíles en C y brazos de sujeción. Diseñado para los casos en los que el operario tiene que mantener una distancia respecto a la carga para guiarla por encima de un obstáculo/foso.
Otros

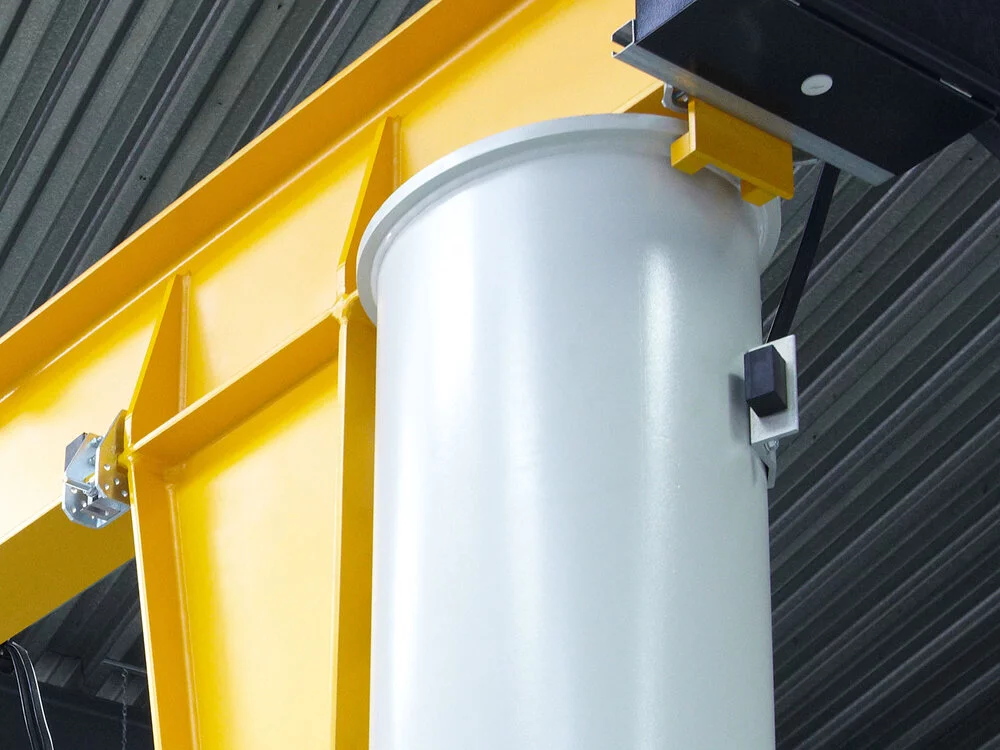

Dispositivo de bloqueo
Para bloquear la pluma en diferentes posiciones. Diseño con brazo de palanca/cable de tracción y palanca de mando (según el tipo de grúa). También se puede utilizar como bloqueo de giro hasta una fuerza de 7 Beaufort (la grúa debe estar desconectada y el elevador en posición de reposo).

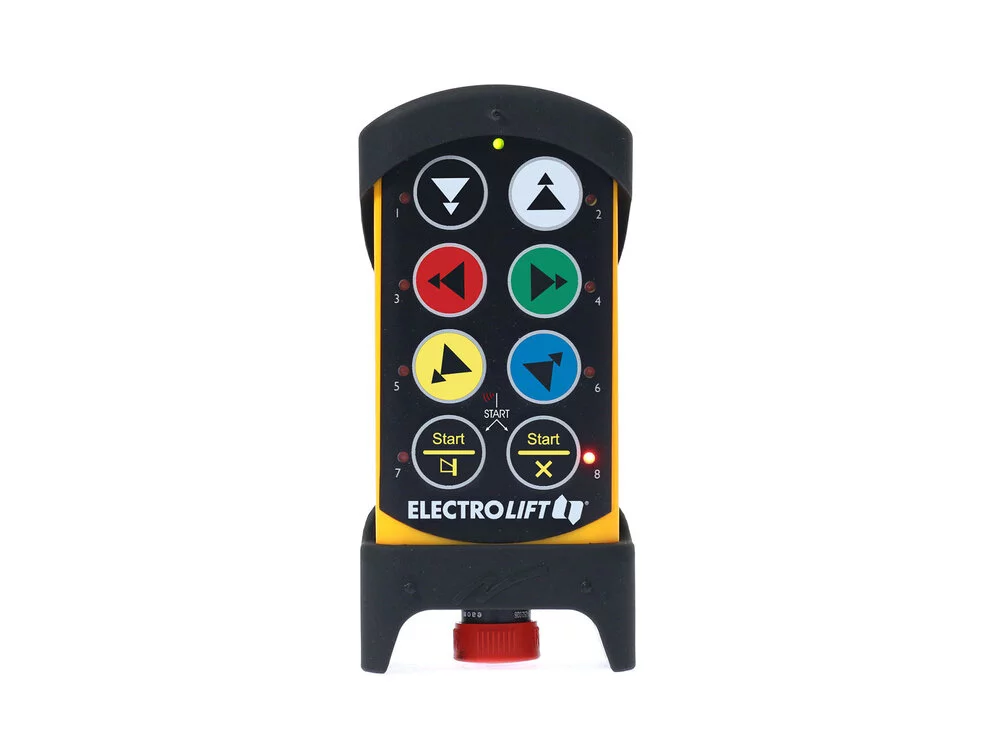

Mando a distancia
Mando a distancia para controlar con seguridad y comodidad grúas accionadas eléctricamente, compuesto por: Radioreceptor, emisor de pulsador, 2 baterías recargables, estación de carga de baterías, control de contactores ampliado y señal acústica de advertencia.

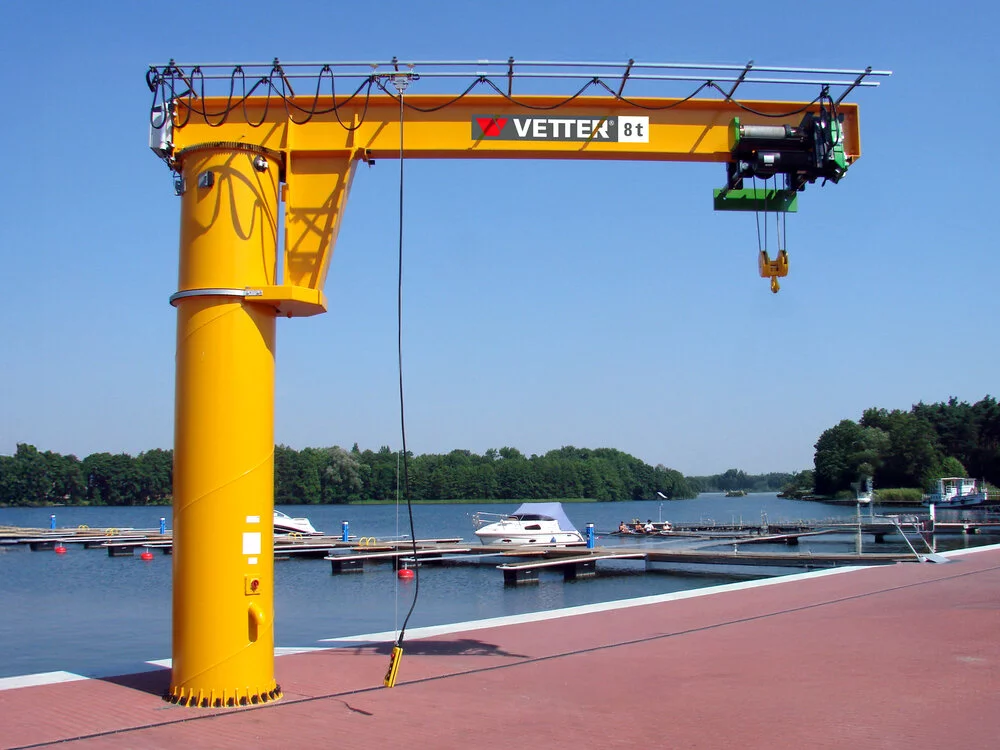

Variante para exteriores
Versión resistente a la intemperie para temperaturas ambiente de -20° C a 40° C, fuerza del viento de hasta 4 Bft (brisa moderada), clase de protección IP55 y clase de aislamiento F.
El uso a la intemperie incluye piezas sellantes, cables de neopreno, cubiertas de protección contra la intemperie en el mecanismo de elevación y giro, así como un acabado de pintura a la intemperie de alta calidad conforme a la categoría de corrosividad C3. Para usos en exteriores se recomienda trabajar con estructuras de acero galvanizadas en caliente.
Protección ATEX
Diseño de todos los componentes del sistema a prueba de explosiones conforme a la norma ATEX. El diseño se realiza en función del tipo y lugar de uso.

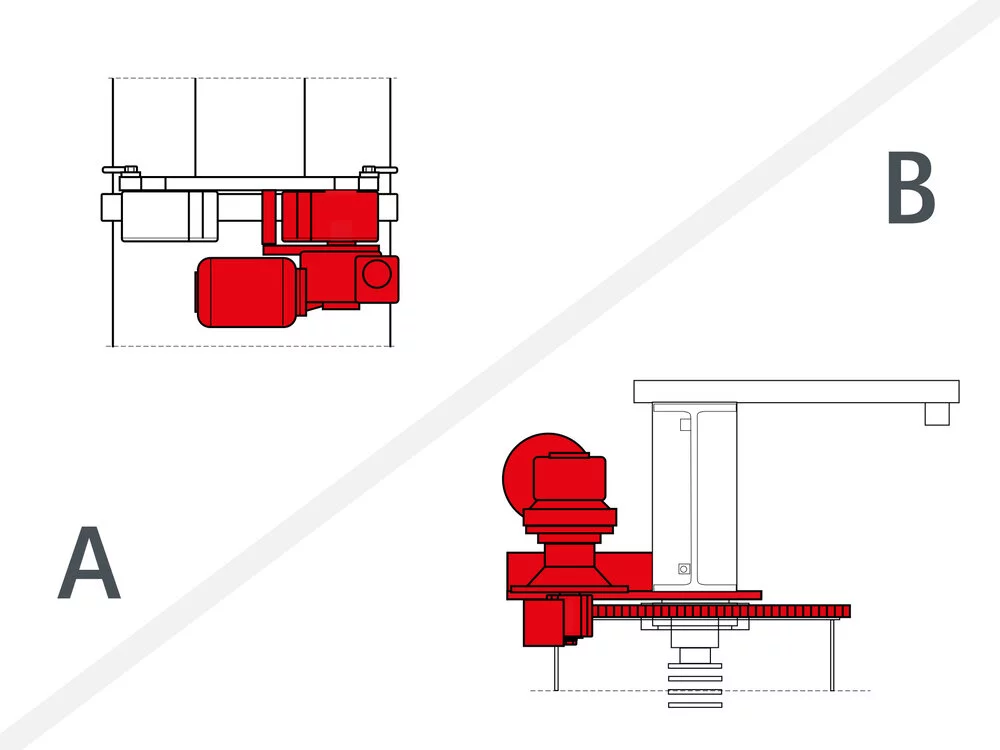

Accionamiento giratorio M
Tipo A:
Accionamiento giratorio eléctrico por rodillos. Apto para uso en interiores. Recomendado a partir de 500 kg de capacidad de carga / 6 m de extensión..
Tipo B:
Accionamiento eléctrico de giro con piñón y corona dentada. Apto para uso en exteriores (hasta fuerza de viento 4). Recomendado a partir de 500 kg de capacidad de carga / 6 m de extensión.
Tratamiento de superficies

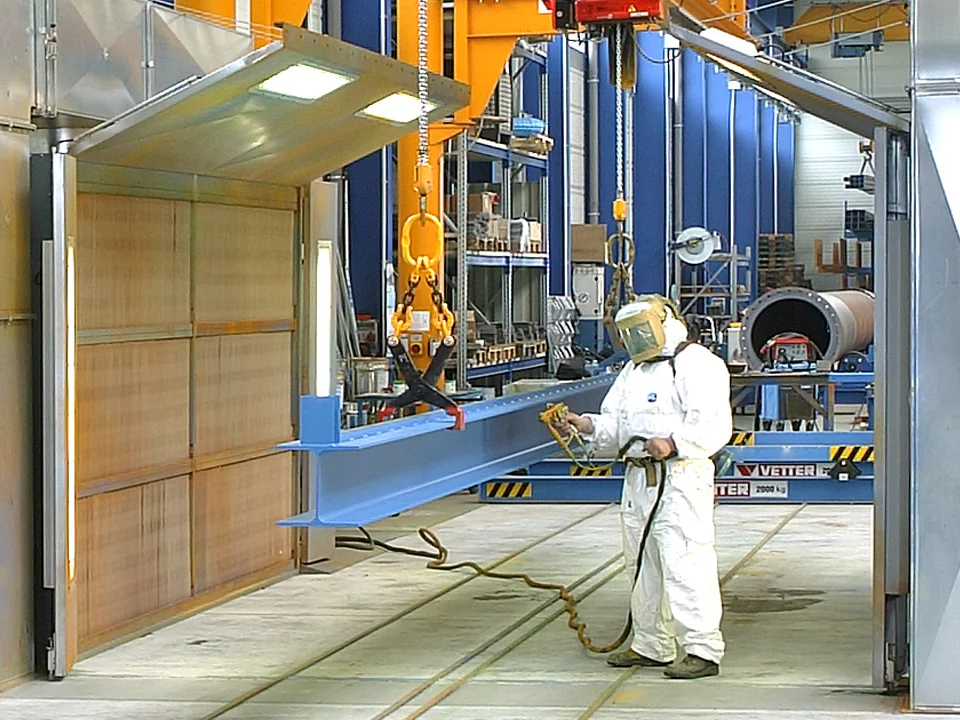

Pintura estructurada de uso industrial
En las grúas utilizadas en interiores, el revestimiento de la grúa es de gravilla de acero con un acabado de pintura de alta calidad conforme a la categoría de corrosividad C2. Es un tratamiento para cargas atmosféricas bajas. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 80 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Pintura estructurada para exteriores o naves con alta humedad
Las grúas que se utilizan al aire libre requieren un revestimiento especial apto para exteriores. Para ello, la estructura de la grúa recibe un tratamiento con gravilla de acero y pintura de alta calidad para exteriores conforme a la categoría de corrosividad C3. El resultado es apto para una exposición atmosférica moderada. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 120 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Galvanización en caliente
Galvanización en caliente de la estructura de la grúa por su interior y su exterior según la norma DIN EN ISO 1461.
NUESTRO CONSEJO: Recomendamos el galvanizado en caliente para uso en exteriores.
