Grúa pluma de columna
Tipo PR
Consejo Posibilidad de fijación mediante tornillo+taco con el sistema de anclaje compuesto VAS2.
Productos destacados
- Rango de giro infinito de 360° con alimentación de corriente a través del anillo de fricción
- Giro increíblemente cómodo gracias a sofisticados rodamientos de bolas y mecanismo de regulación de resistencia al giro incluido de serie
- Dimensiones compactas para aprovechar al máximo la extensión útil
- Diseño compacto, ideal para salas bajas o para montar sobre maquinaria
- Gran altura útil de elevación
- La altura de la columna y la longitud de la pluma pueden adaptarse a las condiciones del espacio de trabajo.
- Fácil de instalar gracias a la fijación atornillada al suelo de hormigón (opcional)
La compacta

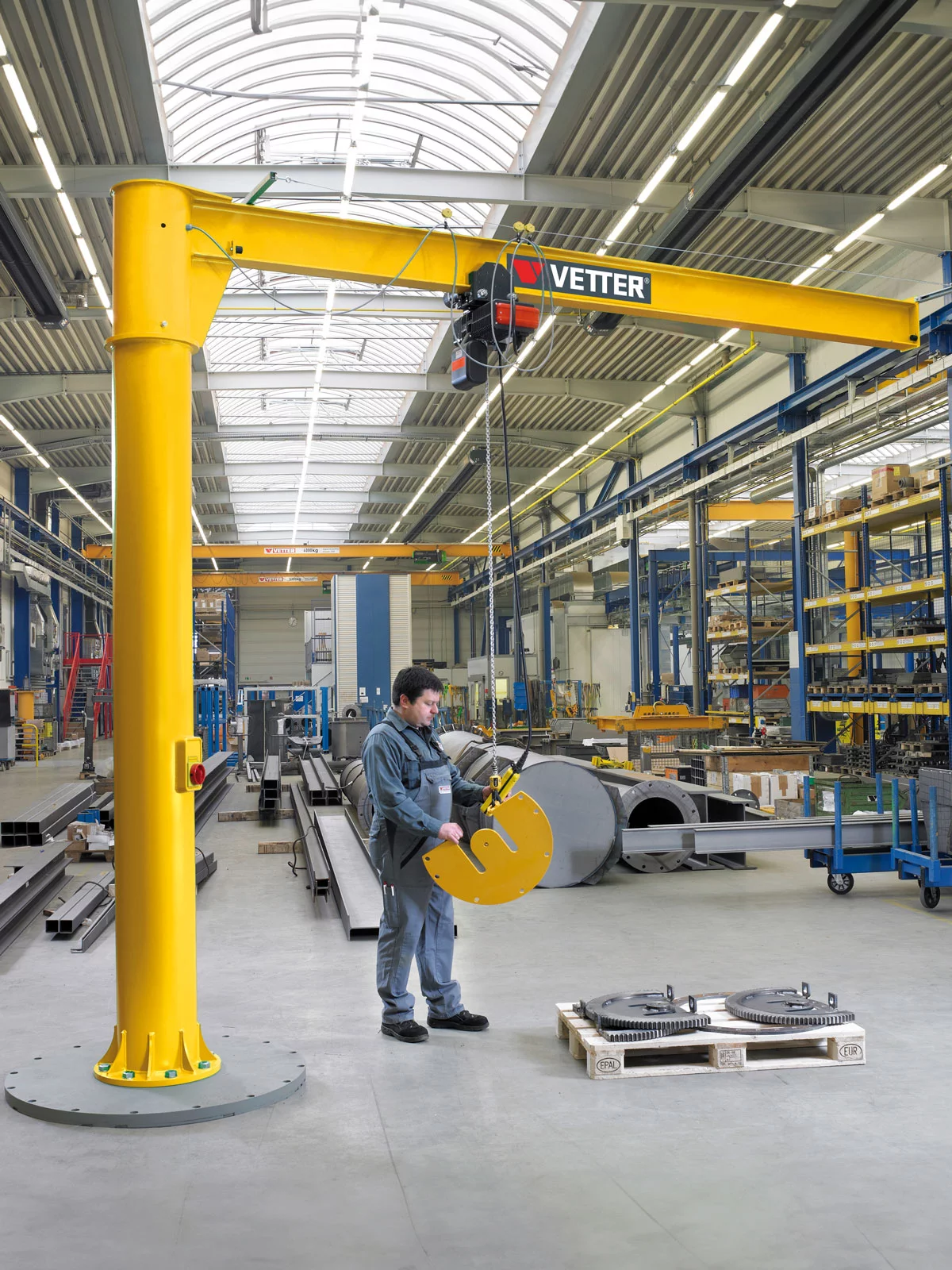

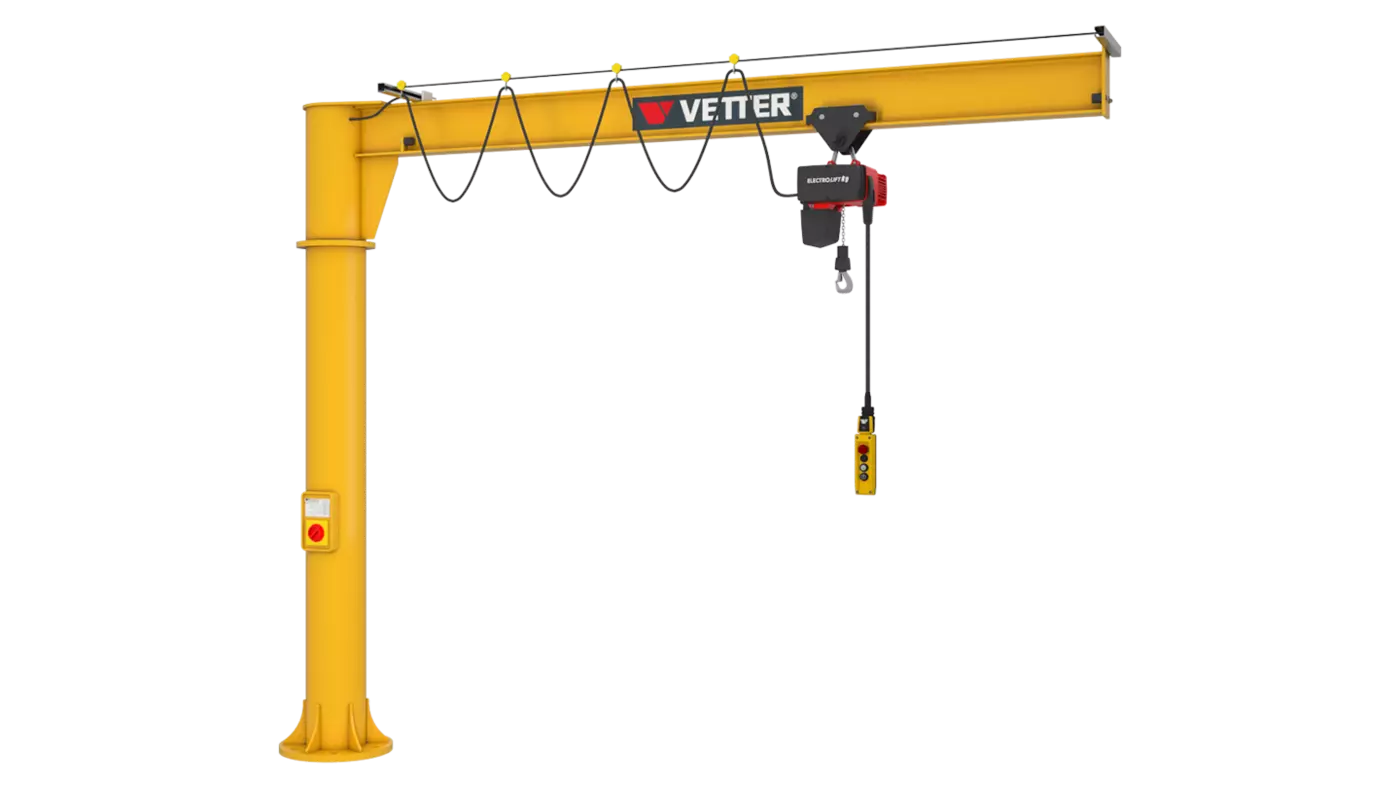

La grúa pluma de columna PR es nuestra grúa estándar compacta con rango de giro infinito.
Está diseñada para uso universal en cualquier entorno de trabajo, por ejemplo, mesas de embalaje o cadenas de montaje, donde haya que trabajar fácil y rápidamente aplicando poca fuerza muscular y todo ello con capacidades de carga de hasta 1.000 kg. Su sofisticado rodamiento de bolas permite girarla con total facilidad.
Gracias a su diseño compacto, alcanza una gran altura de elevación y es ideal para espacios operativos bajos y estrechos. Incluso es posible instalarla directamente en una máquina. Gracias a la altura de su columna, la grúa pluma de columna PR se adapta exactamente a cualquier necesidad.
A la hora de seleccionar la forma de fijación, podrá elegir entre el cómodo sistema de fijación mediante pernos en hormigón con el sistema patentado de anclajes químicos VETTER VAS2, una fijación a la cimentación mediante pernos de anclaje, TopAnchors o CompactAnchors, así como una brida de base plana para fijación a estructuras de acero.
VETTER le suministra directamente la fuente de alimentación más adecuada, los polipastos de cadena ELECTROLIFT® con desplazamiento eléctrico y una amplia gama de accesorios.
Este tipo de grúa pluma también está disponible como grúa pluma móvil sin fijación al solado de la nave.
Datos técnicos
| Capacidad de carga: | 30 - 1000 kg |
| Divulgación: | 2000 - 7000 mm |
| Borde inferior: | 650 - 3500 mm |
| Altura total: | 800 - 3650 mm |
| Gama giratoria: | 360° ∞ |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S2 |
| Diseño de la pluma: | De baja altura |
| Panorámica: | Manual |
| Elevador: | Polipasto de cadena |
| Conducción de grúas: | A mano / Eléctrico |
| Lugar de instalación: | Naves |
Extensión [m]
Capacidad de carga [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | |||||||||||
| 50 | |||||||||||
| 80 | |||||||||||
| 125 | |||||||||||
| 200 | |||||||||||
| 250 | |||||||||||
| 400 | |||||||||||
| 500 | |||||||||||
| 800 | |||||||||||
| 1000 |
3D-Ansicht
Accesorios
Montaje
Fijación mediante tornillos a solados de hormigón
Sistema de anclaje combinado VAS2
La solución a medida para fijar grúas pluma de columna a solados de hormigón con el sistema patentado VETTER. Sin necesidad de costosos trabajos de cimentación
Fijación a la cimentación mediante tornillos de anclaje
AnkerFix
La clásica fijación a la cimientos con tornillos de anclaje, plantilla y un juego de tuercas y arandelas. El volumen de suministro abarca también un plano detallado de la cimentación con información sobre su dimensionamiento y sus armaduras.
Fijación a la cimentación sin tornillos de anclaje salientes
TopAnker
La alternativa para la fijación a la cimentación sin usar tornillos de anclaje salientes (sin peligro de tropiezo). Hasta que se instale la grúa, la zona seguirá siendo libremente accesible y transitable. Posibilidad de puesta en servicio inmediata de la grúa sin necesidad de recalces.
Fijación a la cimentación con máxima facilidad de instalación
KompaktAnker
Esta fijación a la cimentación combina las ventajas del sistema TopAnker con una gran facilidad de instalación. Gracias a este sistema, no es necesario montar elementos de anclaje individuales. Fácil colocación en la cimentación gracias a sus pies ajustables.
Fijación en estructura de acero o a maquinaria
Pata bridada plana
Pata bridada plana o mecanizada para fijar la grúa a estructuras de acero o maquinaria. Tornillos de fijación de obra.
Alimentación eléctrica
Cable de sección circular
Alimentación eléctrica mediante un cable de sección circular y tubo portacables para su fijación a la pluma. Panel de mando fijado en el sistema elevador. Diseñado para un saliente de hasta 3 m (dependiendo del borde inferior).
Cable de arrastre circular
Una fuente de alimentación de bajo coste compuesta por un cable circular, un carro portacables, un cable tensor y brazos de sujeción para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Recomendado para volados de 3-10 m (dependiendo del borde inferior).
Otros
Tope de rotación
Limitación mecánica de giro, soldable / atornillable según las condiciones de la obra para limitar el rango de giro a derecha / izquierda.
