Potence mobile à rotation
Type MOB-BS
Conseil Pour un déplacement rapide et simple, plusieurs moyens de transport sont disponibles comme accessoires.
Product highlights
- Grâce à un contrepoids intégré, la potence est autonome, il n’est donc pas nécessaire de la fixer au sol du hall.
- Nombreux moyens de transport : chariot manuel, chariot élévateur à fourche ou pont roulant (tous en option)
- La flèche articulée atteint le moindre recoin de la zone de travail
- Rotation aisée grâce au frein de résistance de rotation monté en série
- Forme compacte, convenant parfaitement au chargement de machines et de centres d'usinage ou à l'installation sur machines
- Hauteur de levage élevée
- Hauteur du fût et longueur de la flèche pouvant être adaptées aux conditions du hall

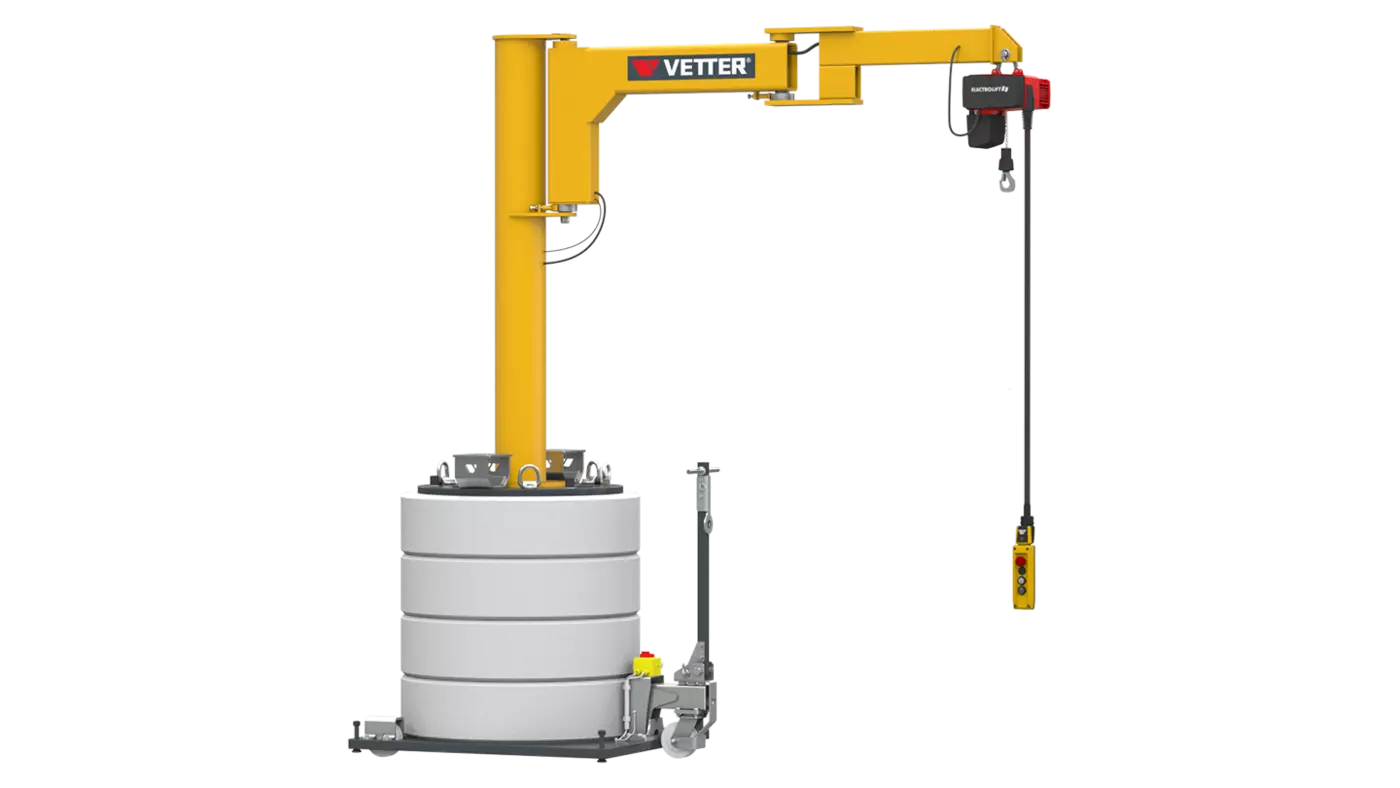

La potence articulée en version mobile
La potence de manutention mobile MOB-BS est conçue pour la manutention sûre et rapide des pièces à usiner, des outils et des petites pièces jusqu'à une capacité de 250 kg.
La flèche articulée vous permet d'atteindre le moindre recoin de la zone de travail de manière facile et précise – la potence tourne quasiment en coin. Grâce à sa forme compacte, la potence à flèche articulée atteint une hauteur de levage maximale et convient parfaitement au chargement des machines et des centres d'usinage. La potence de manutention BS s'adapte parfaitement à vos besoins grâce au réglage individuel de la hauteur de son fût et de la longueur de la flèche.
Grâce à son contrepoids intégré, MOB-BS reste autonome. Vous n’avez besoin ni de fixation sur la fondation, ni de cheviller la potence mobile. Ainsi, la potence à rotation peut également être utilisée là où le sol ne se prête pas à un chevillage.
Nous vous fournissons des palans à chaîne ELECTROLIFT®, en option avec fixation sur pied et sans mouvement pendulaire du palan à chaîne pour une utilisation optimale des espaces restreints et d'autres accessoires variés.
Ce type de potence de manutention est également disponible comme potence sur fût ou potence murale.

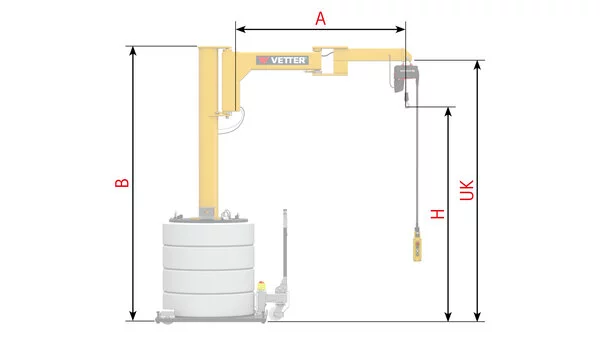

Données techniques
| Capacité de charge: | 63 - 250 kg |
| Portée: | 2000 - 4000 mm |
| Bord inférieur: | 1800 - 4000 mm |
| Hauteur de construction: | 2000 - 4150 mm |
| Plage de pivotement: | 250° (300°/300°) |
| EN 13001 Classe de levage: | HC2 |
| EN 13001 Classe de stabilité: | S2 |
| Pivoter: | Manuelle |
| Equipement de levage: | Palan à chaîne |
| Lieu d'installation: | Hall |
Portée [m]
Capacité [kg]
| 2 | 3 | 4 | |
|---|---|---|---|
| 63 | |||
| 125 | |||
| 250 |
- ■ Surface de base du socle de la grue au choix 1175×1040 mm ou 1360×1240 mm □ Surface de base du socle de la grue 1360×1240 mm

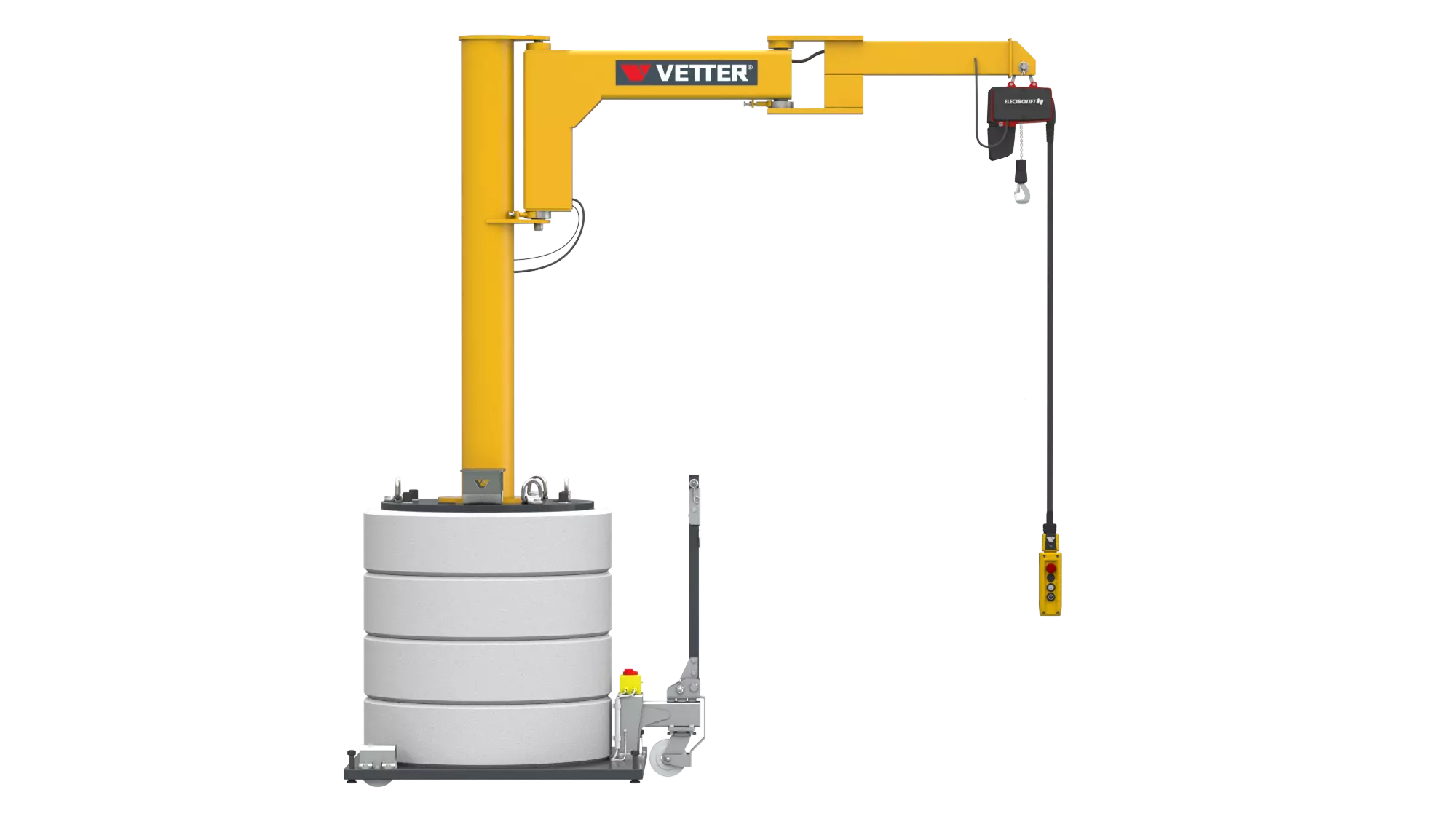

3D-Ansicht
Accessoires
Traitement de surface
Structure de la peinture pour une utilisation à l'intérieur MOB-PR/MOB-AS/MOB-BS
La structure des potences utilisées à l’intérieur est grenaillée et revêtue d’une peinture de haute qualité se référant à la catégorie de corrosivité C2. Elle convient parfaitement aux faibles sollicitations atmosphériques. La couleur standard est jaune de jonquille (RAL 1007) avec une épaisseur nominale de couche de 80 µm. Anneaux en béton sans peinture.
D'autres couleurs RAL, catégories de corrosivité et épaisseurs de couche sont disponibles en option.
Transport
Chariot pour socle en béton
Le chariot manuel pour la potence avec timon permet un déplacement manuel.
Attelage
En modifiant l’attelage, il est possible de déplacer la MOBILUS avec un chariot élévateur.
Poches pour fourches
Les poches pour fourches galvanisées permettent de la soulever et déplacer avec un chariot élévateur.
Œillets
Les œillets pour le transport permettent de déplacer la MOBILUS à l‘aide d‘un pont roulant en toute sécurité sur son lieu d‘utilisation.
