Portique monorail
P200
Conseil La longueur totale du système peut être augmentée au choix en ajoutant plusieurs champs.
Product highlights
- Transport linéaire de la charge
- Chemin de roulement pouvant être augmenté en longueur en ajoutant plusieurs champs
- Forme compacte, idéale pour les halls de faible hauteur
- Hauteur de levage utile élevée
- Hauteur des poteaux et longueur du chemin de roulement pouvant être adaptées aux conditions du hall
- Utilisation à l'extérieur possible
- Montage aisé par fixation par chevilles sur dalle en béton
Le portique monorail à longueur variable

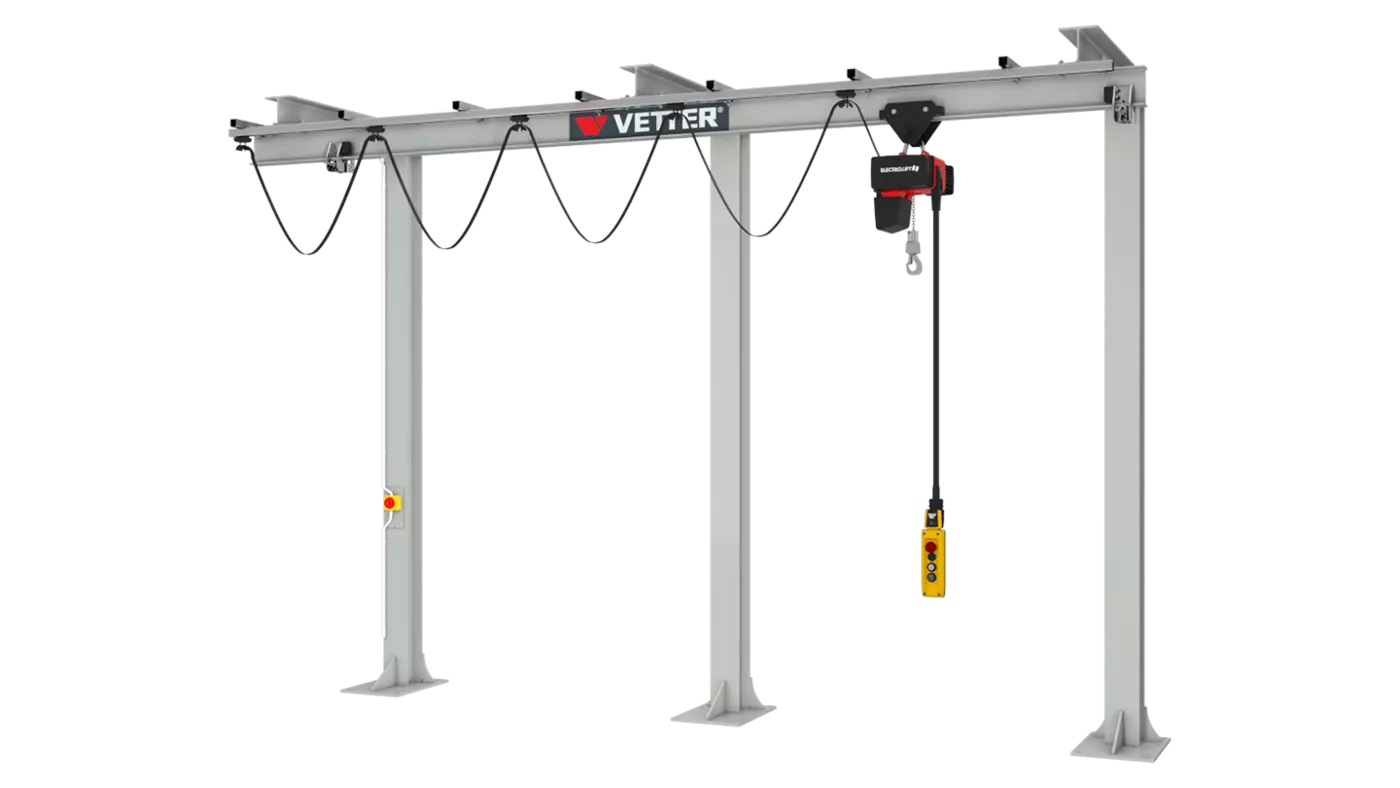

Le portique monorail P200 est utilisé là où il faut transporter une charge le long d'une ligne déterminée.
À l'aide du portique P200, vous pouvez soulever des charges jusqu'à 2 000 kg sans effort et surmonter des distances longues (même des virages), que ce soit lors d'opérations de transport entre deux nefs d'un hall ou de l'enchaînement de machines / postes de travail.
Le chemin de roulement peut être muni d'un ou de plusieurs palan(s) électrique(s) à chaîne ELECTROLIFT® ce qui permet de travailler de manière indépendante sur plusieurs postes de travail mais aussi de charger les postes de travail situés en aval.
Grâce à sa forme compacte, le portique P200 convient parfaitement à l'installation ultérieure dans des locaux étroits de faible hauteur. Qu'il s'agisse d'une installation dans un hall ou à l'extérieur, le portique P200 s'adapte parfaitement à vos besoins grâce au réglage individuel de la hauteur des poteaux et de la longueur de chemin de roulement et peut être augmenté en longueur en ajoutant plusieurs champs.
Pour la sélection de la fixation, vous avez le choix entre la fixation confortable par chevilles sur le sol en béton en utilisant le système de plaque à cheviller breveté de VETTER et la fixation sur fondation à l'aide de tiges d'ancrage.
En option, nous vous fournissons l'alimentation électrique appropriée, des palans à chaîne ELECTROLIFT® à chariot électrique, une radiocommande, des commandes complexes allant jusqu'au portique automatique autonome et d'autres accessoires variés.

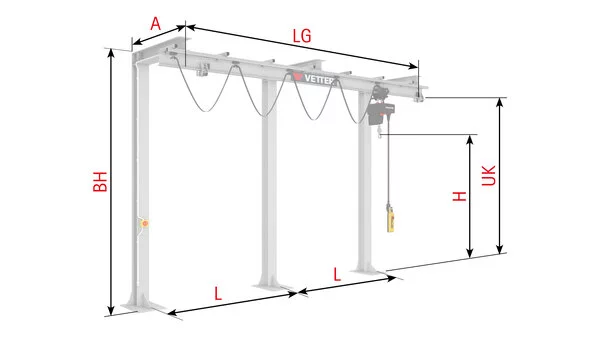

Données techniques
| Capacité de charge: | 500 - 2000 kg |
| Portée: | 1000 - 2000 mm |
| Longueur du champ: | 2000 - 10 000 mm |
| Bord inférieur: | 2500 - 5000 mm |
| Hauteur de construction: | 3000 - 5450 mm |
| EN 15011 Classe de levage: | HC2 |
| EN 15011 Classe de stabilité: | S2 |
| Equipement de levage: | Palan à chaîne |
| Déplacement du chariot: | Manuelle / Électrique |
| Lieu d'installation: | Hall / Extérieur |
| Longueur max. longueur du chemin de roulement de la grue: | Pouvant être augmentée au choix |
Longueur de champ [m]
Capacité [kg]
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
|---|---|---|---|---|---|---|---|---|---|
| 500 | |||||||||
| 800 | |||||||||
| 1000 | |||||||||
| 1600 | |||||||||
| 2000 |

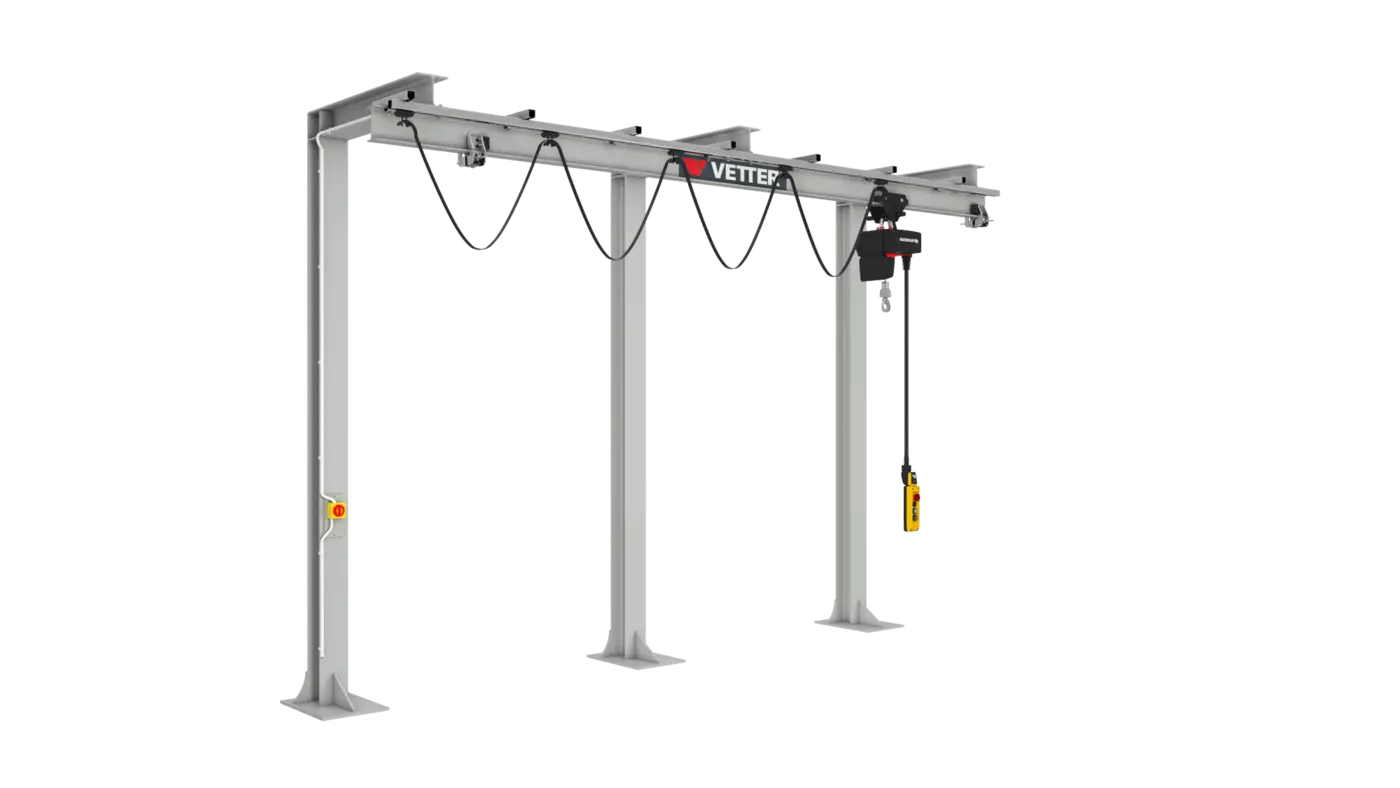

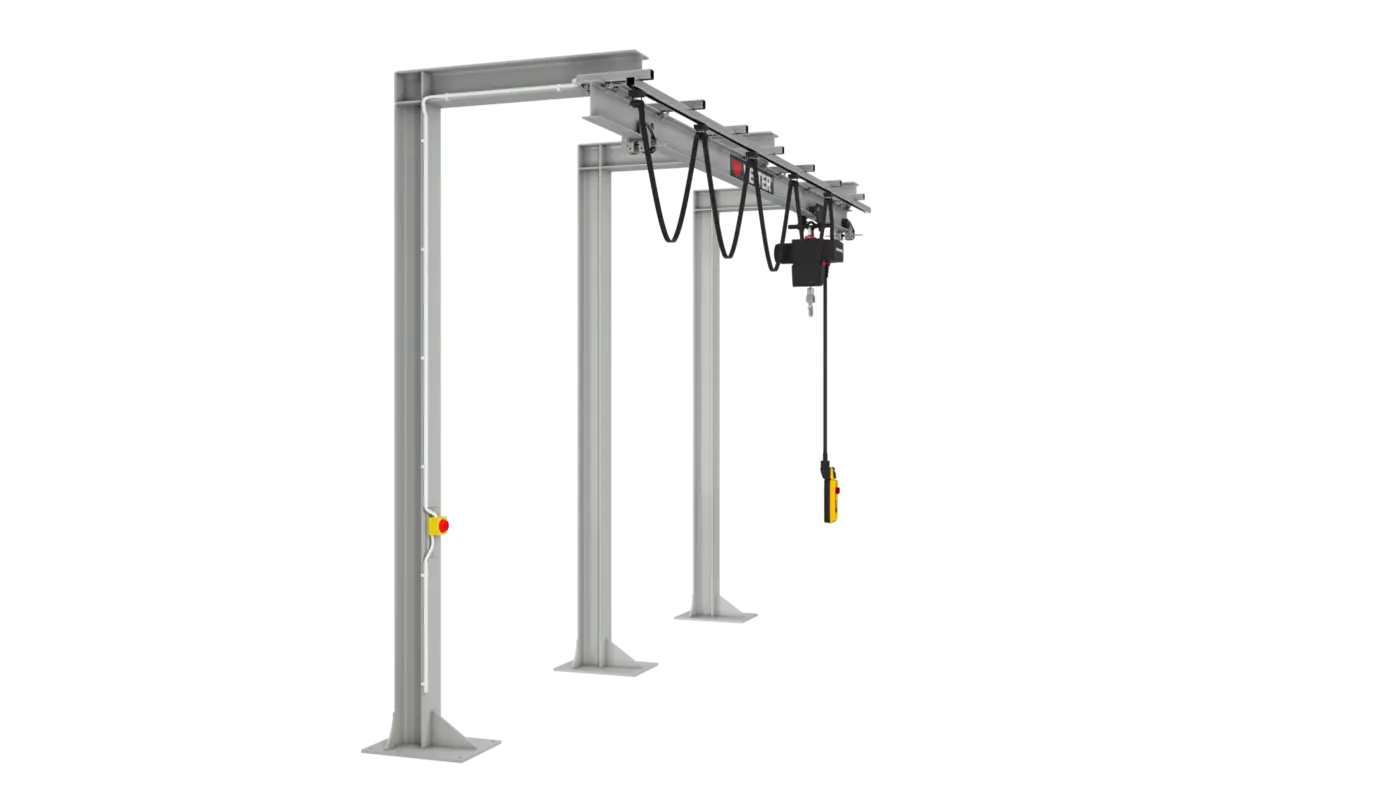

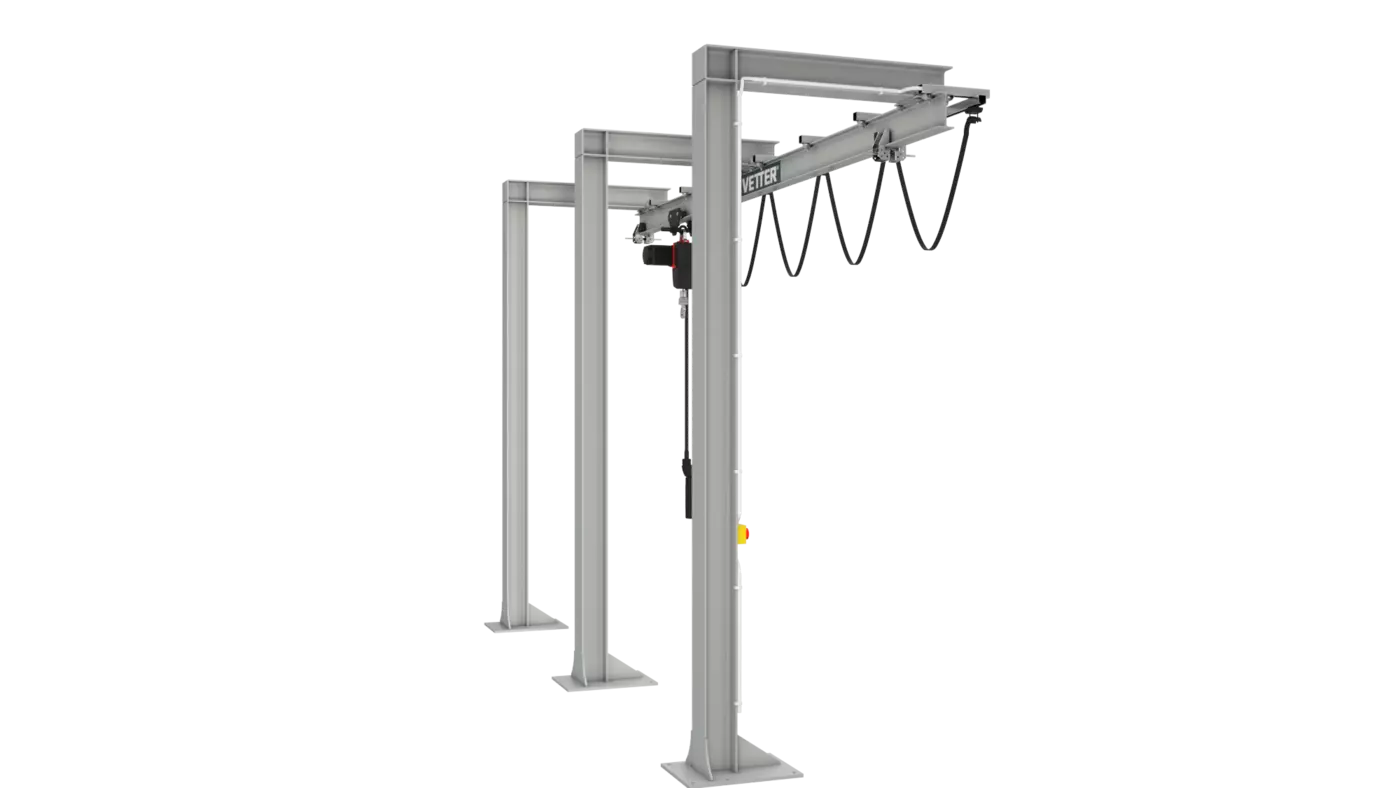

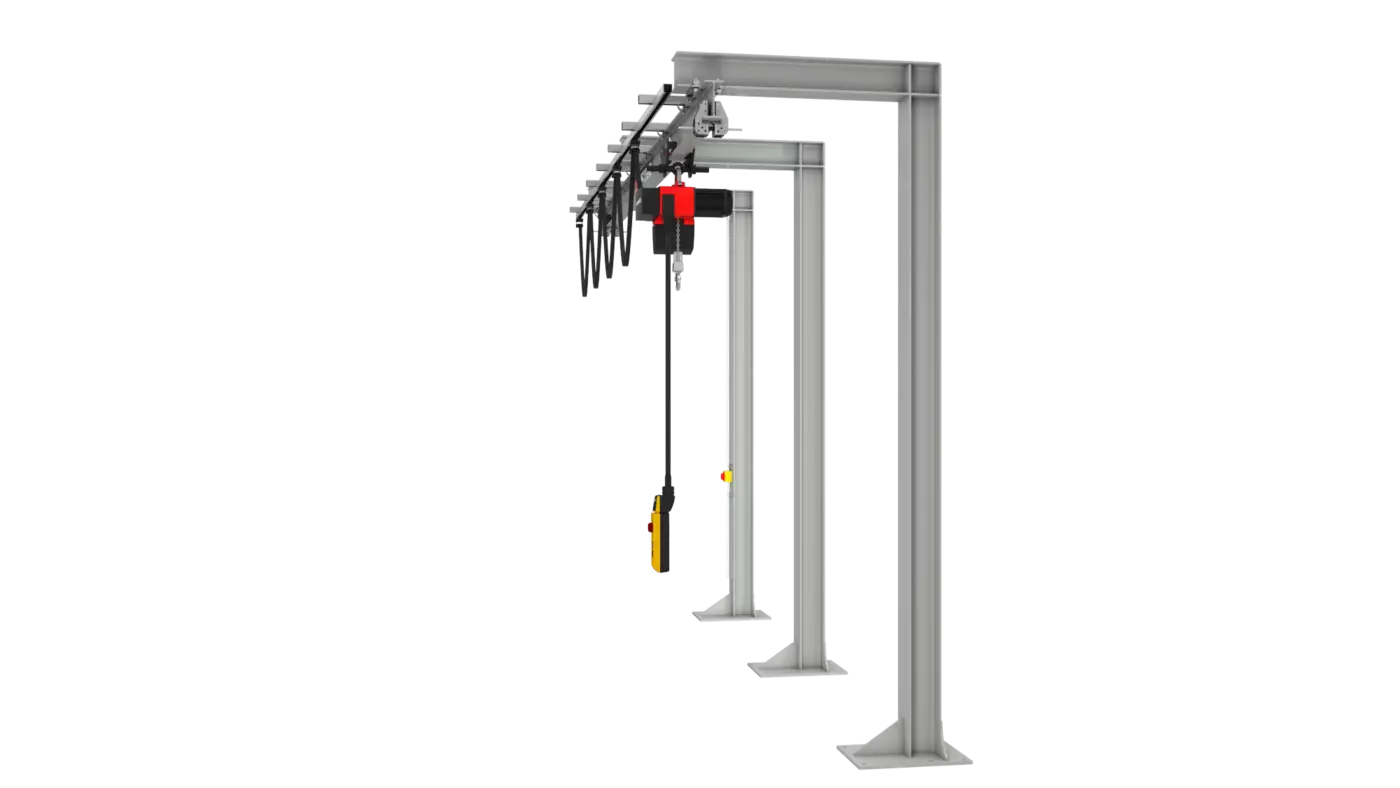

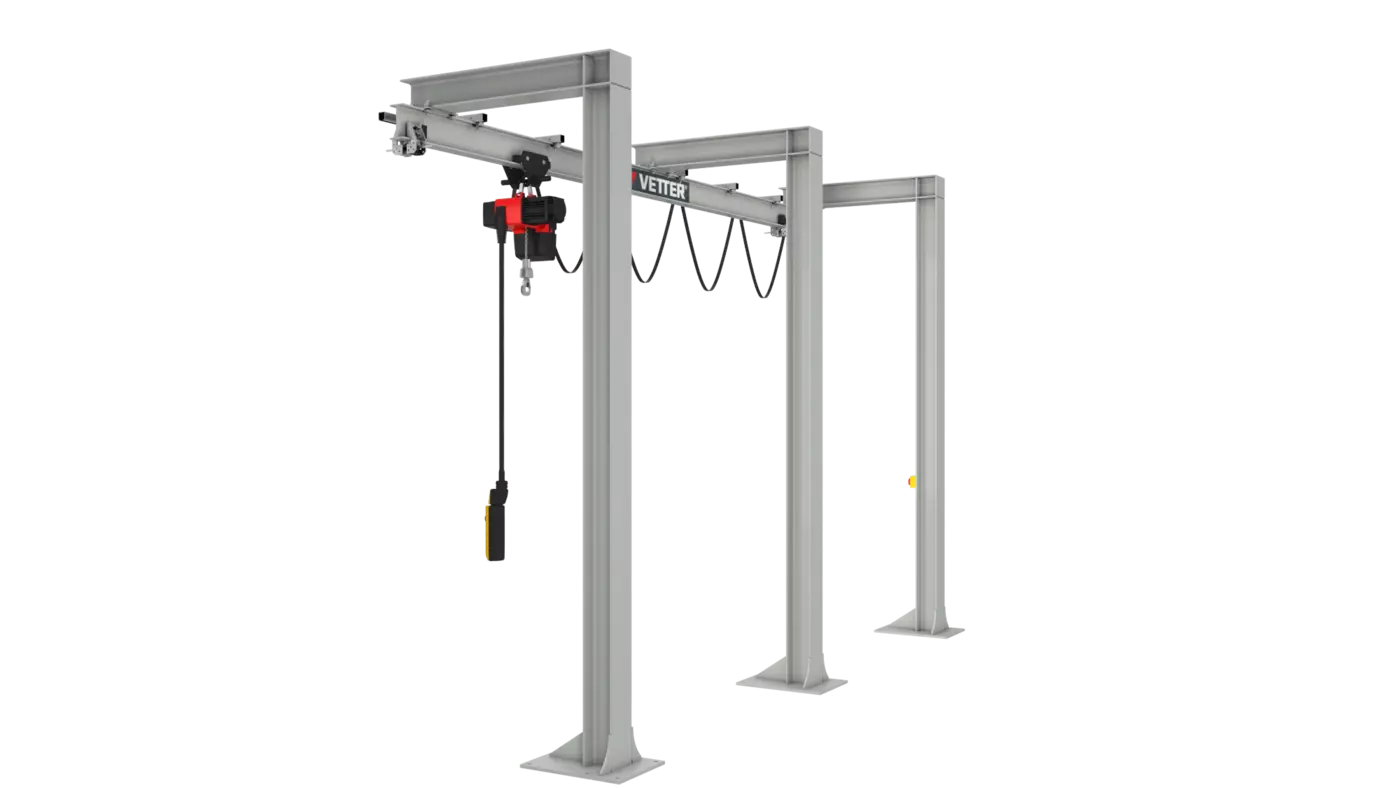

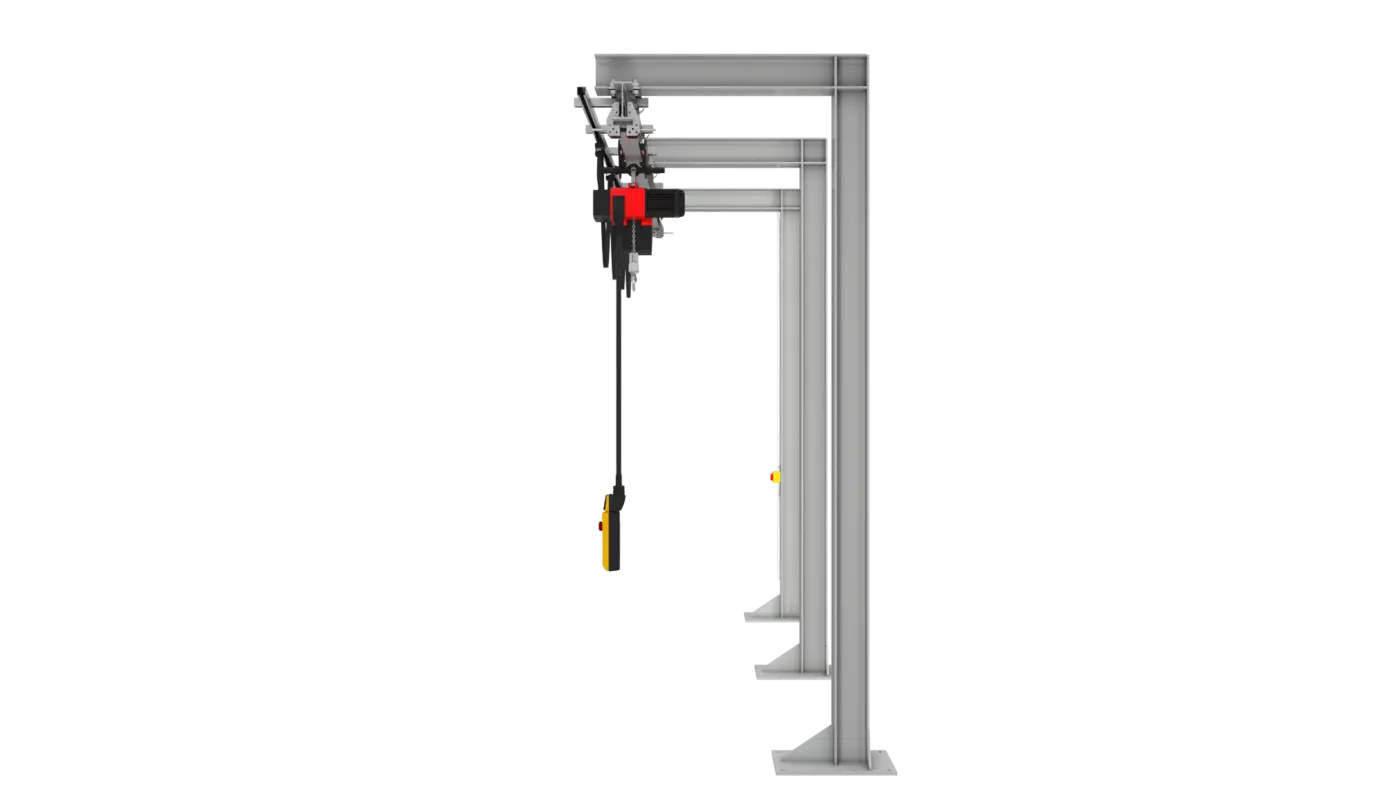

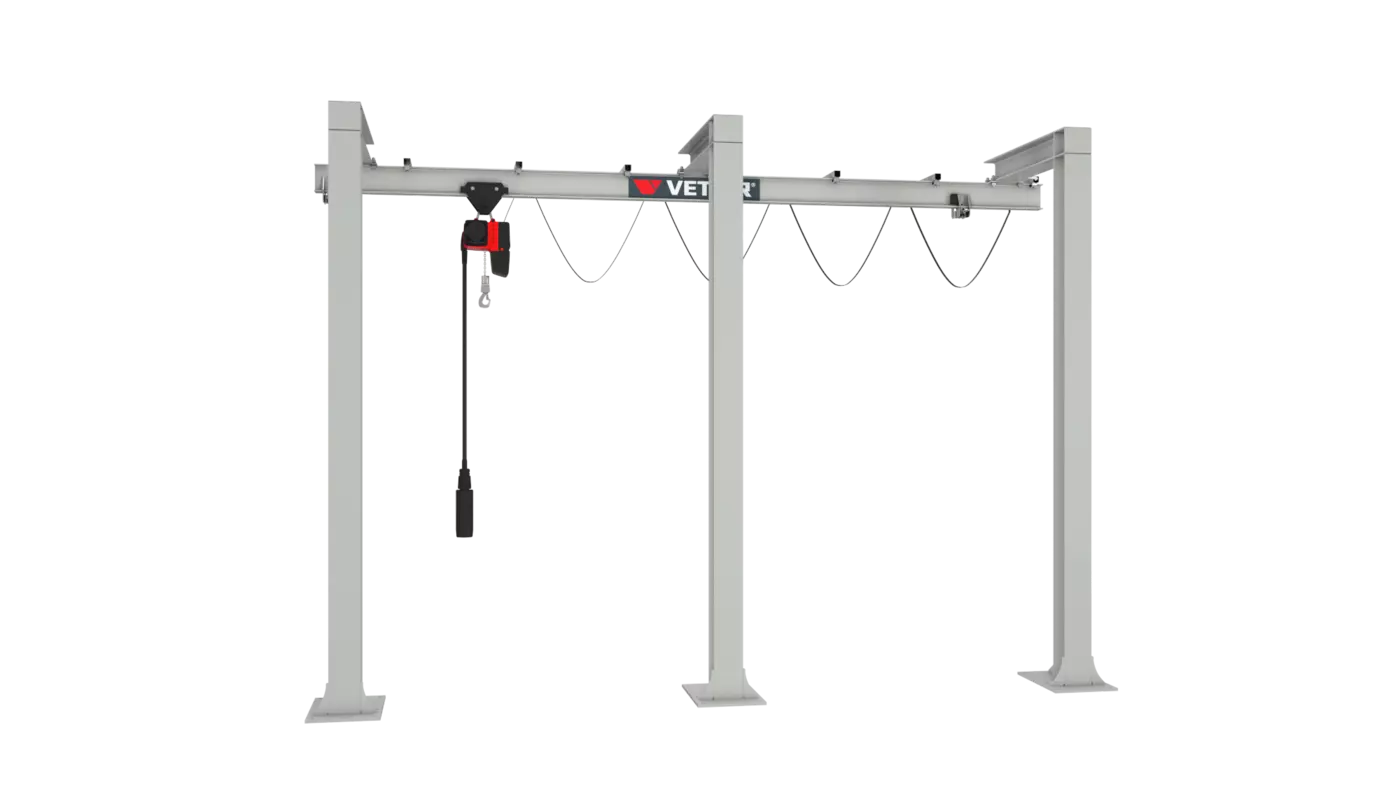

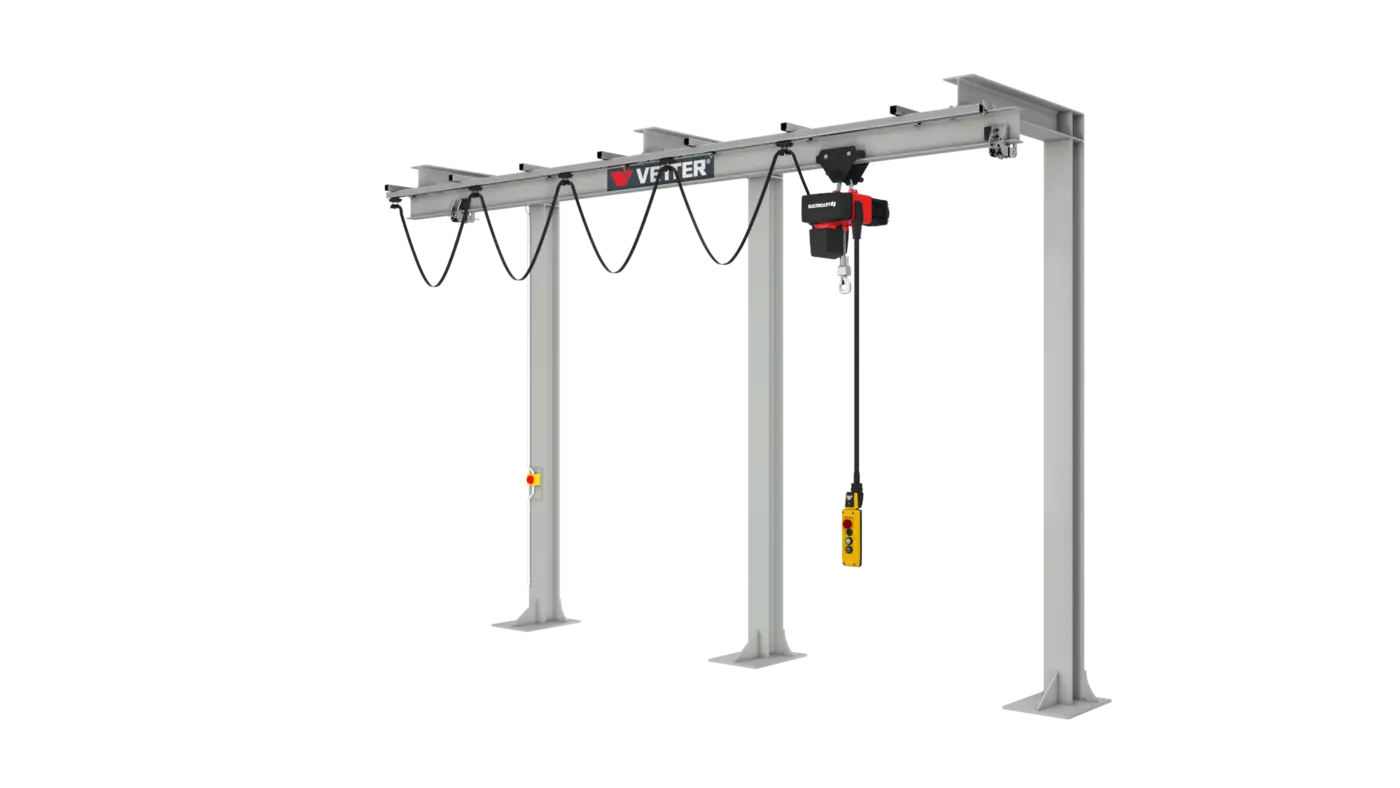

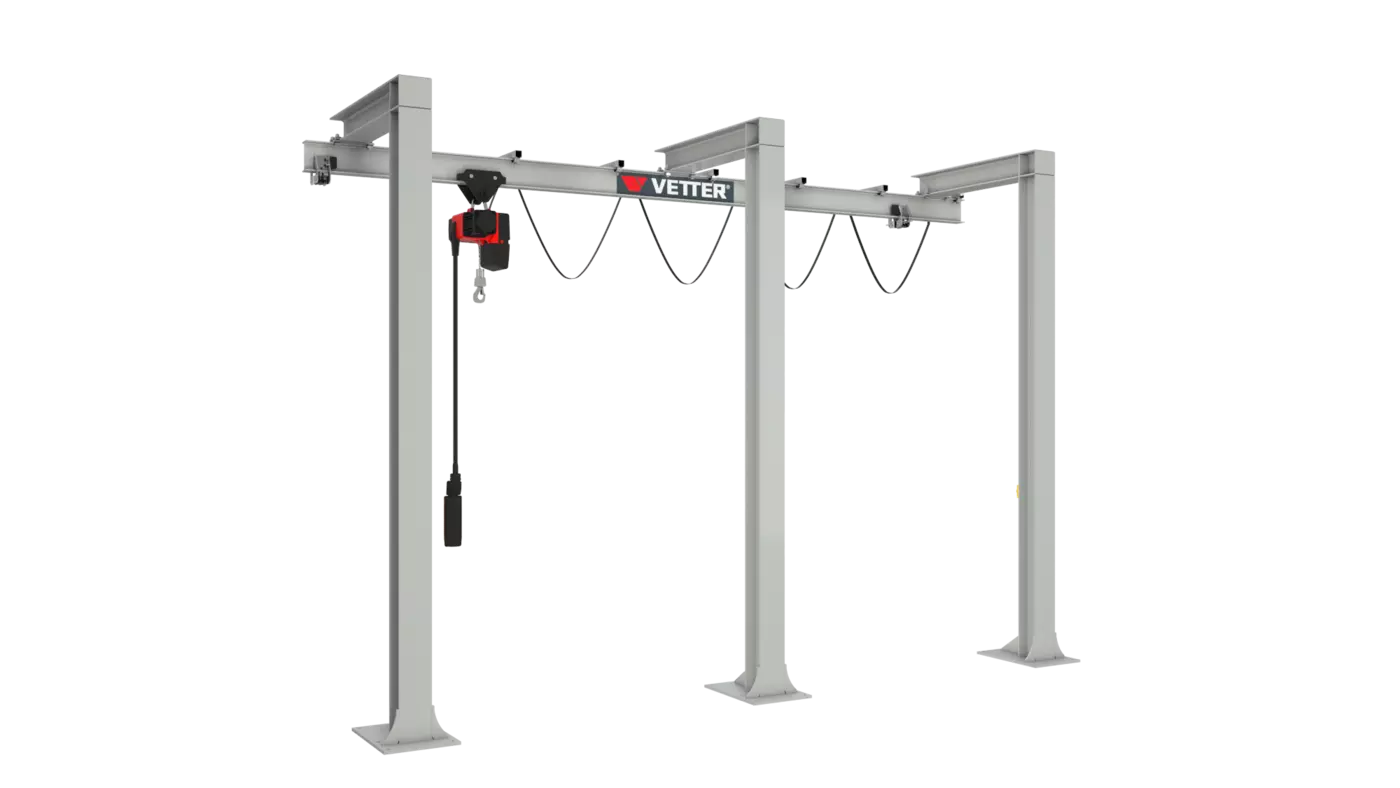

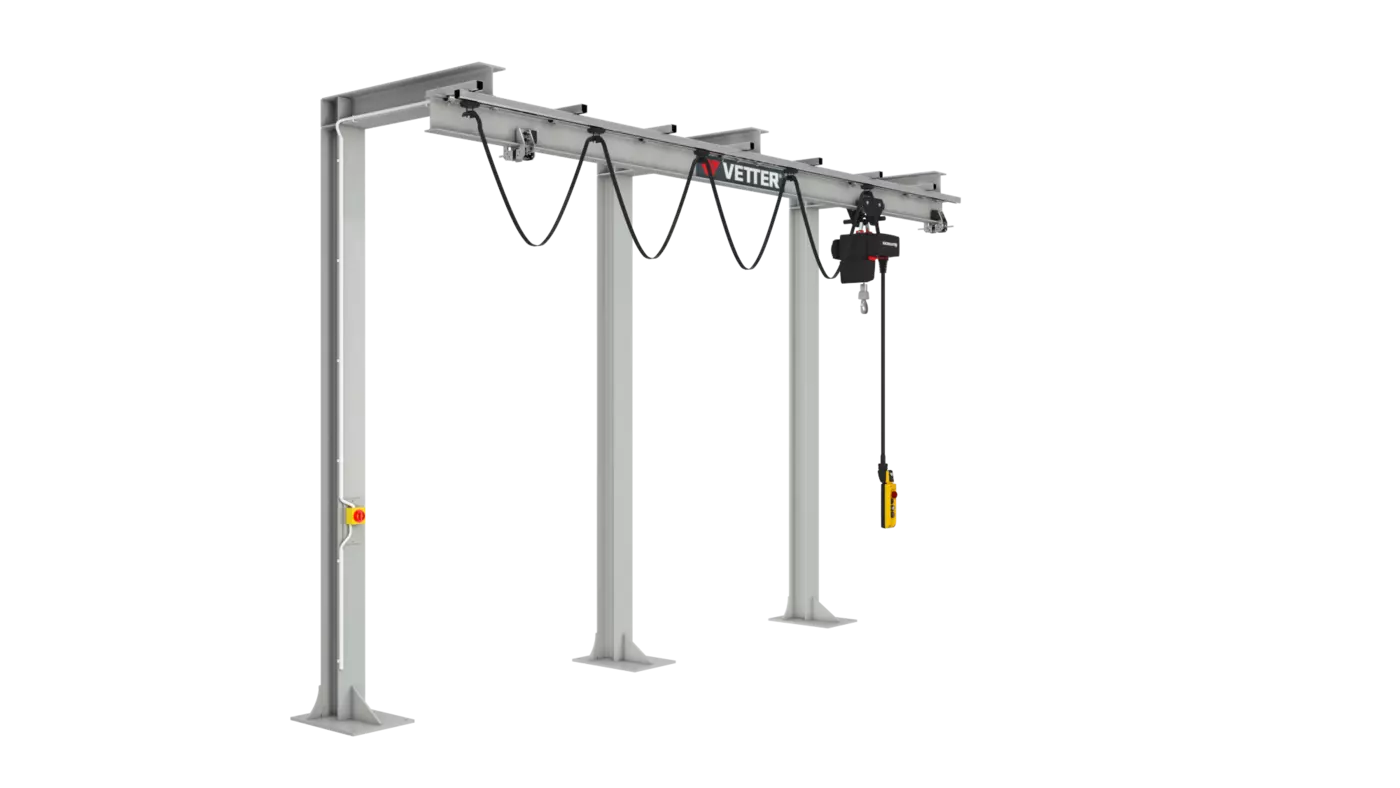

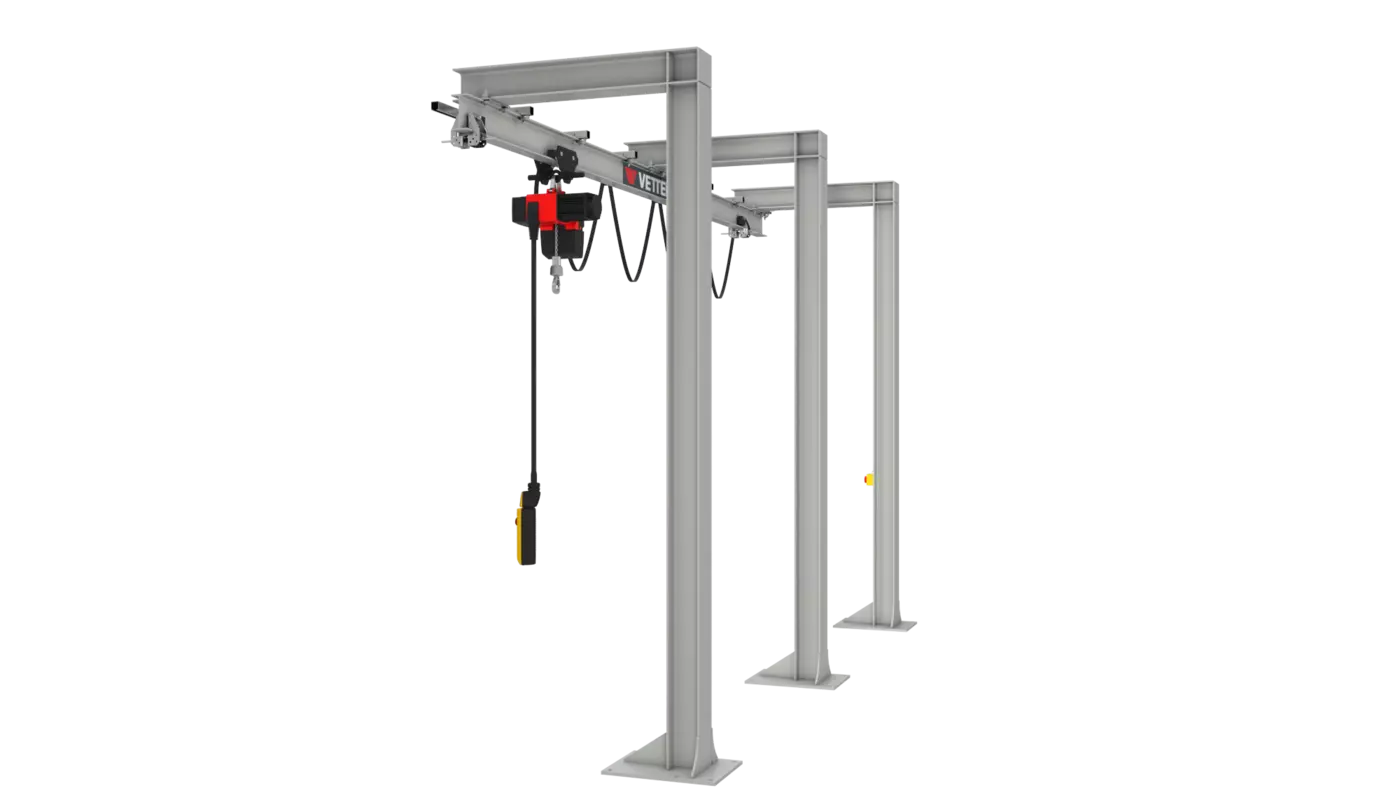

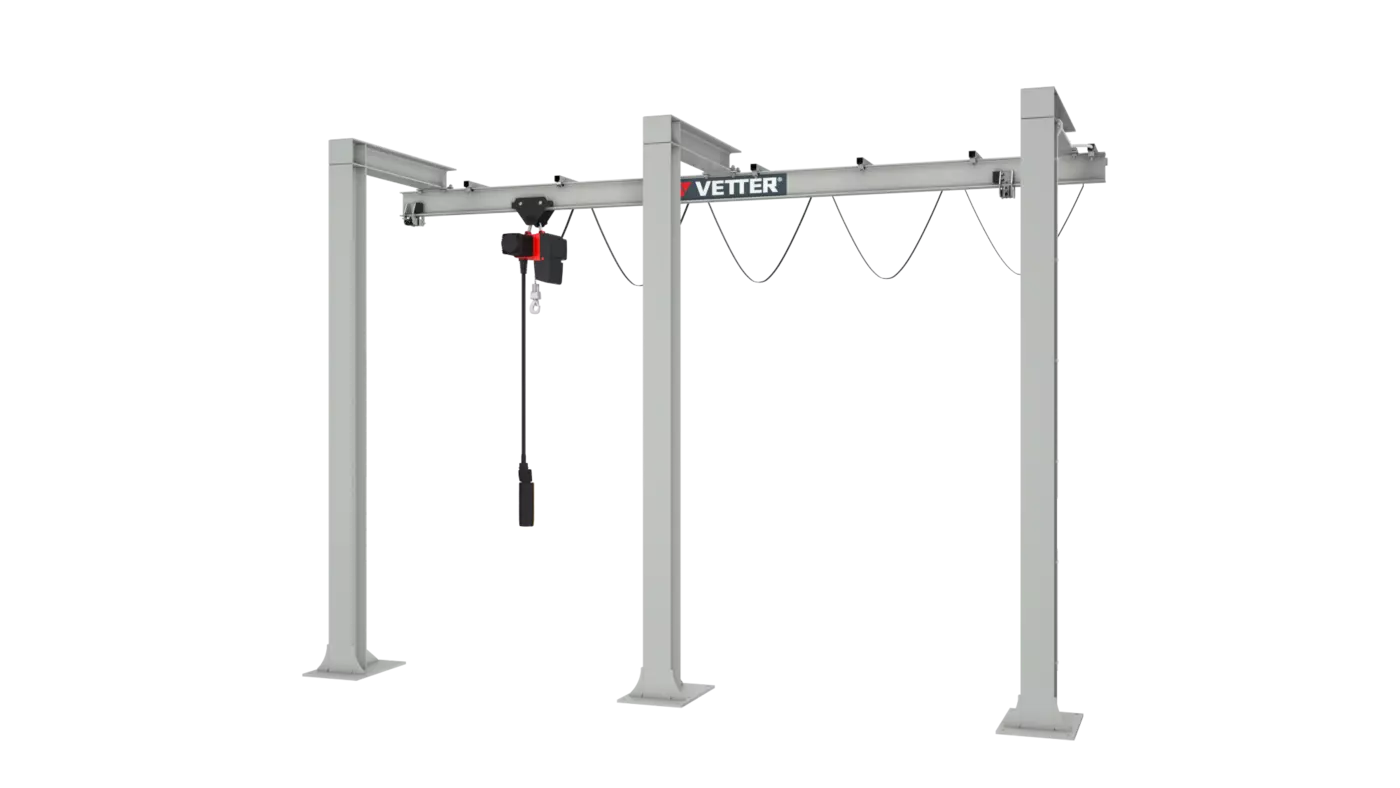

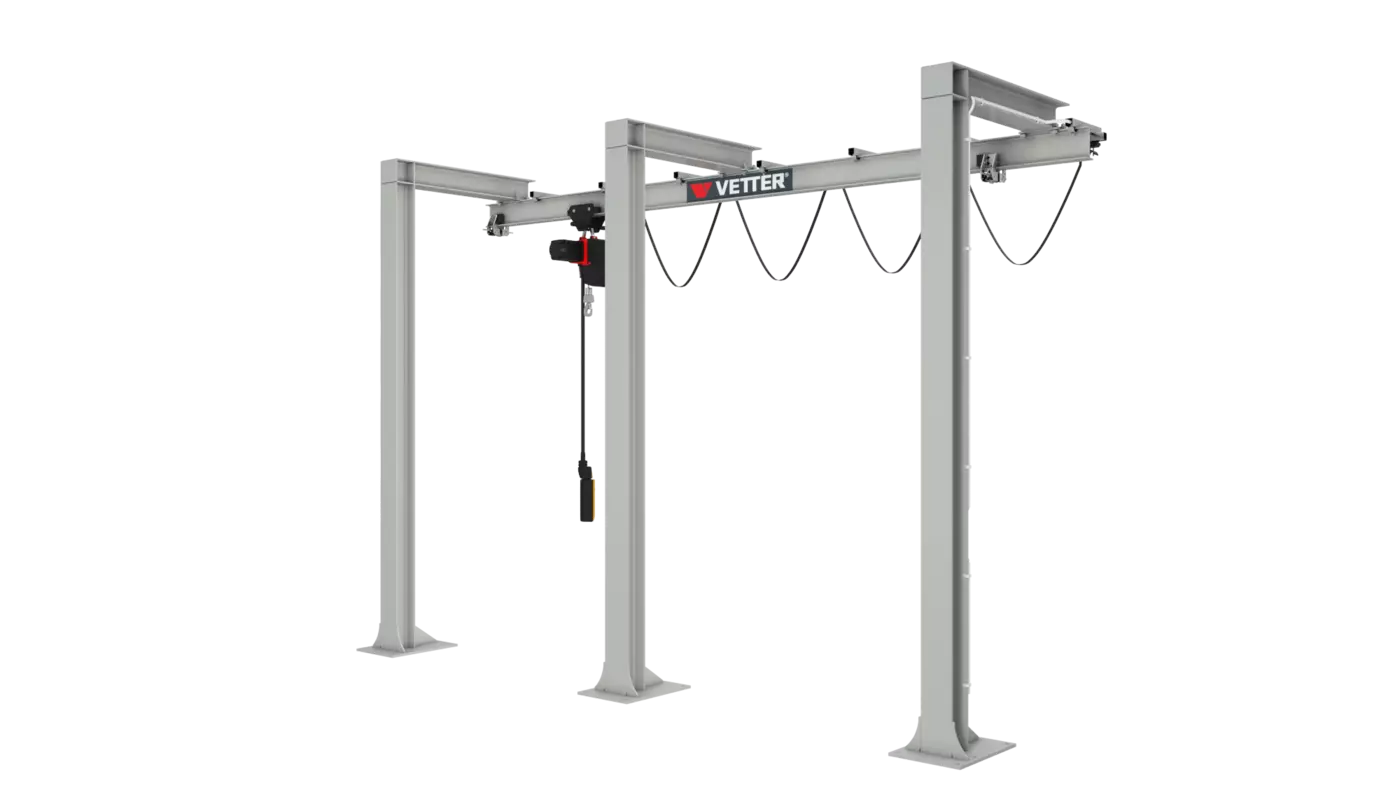

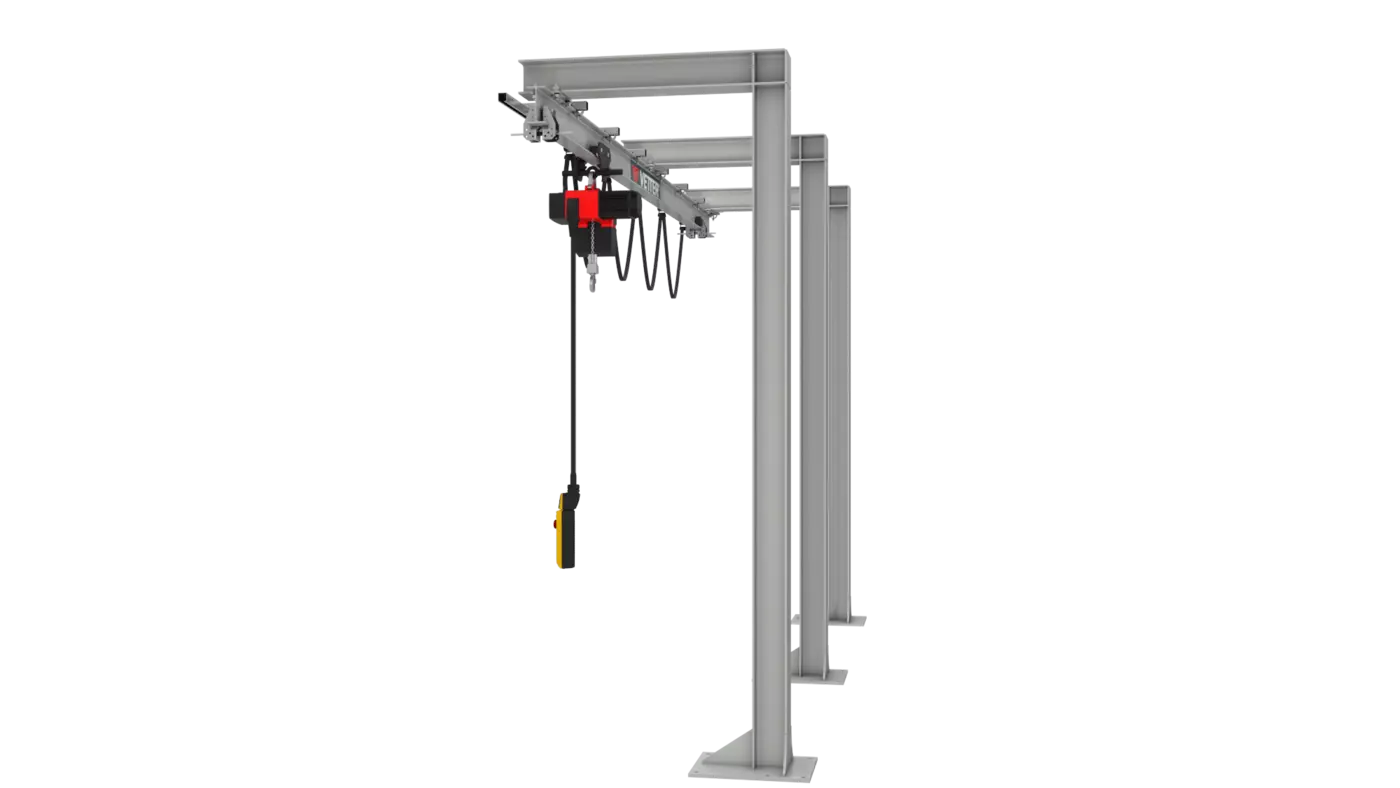

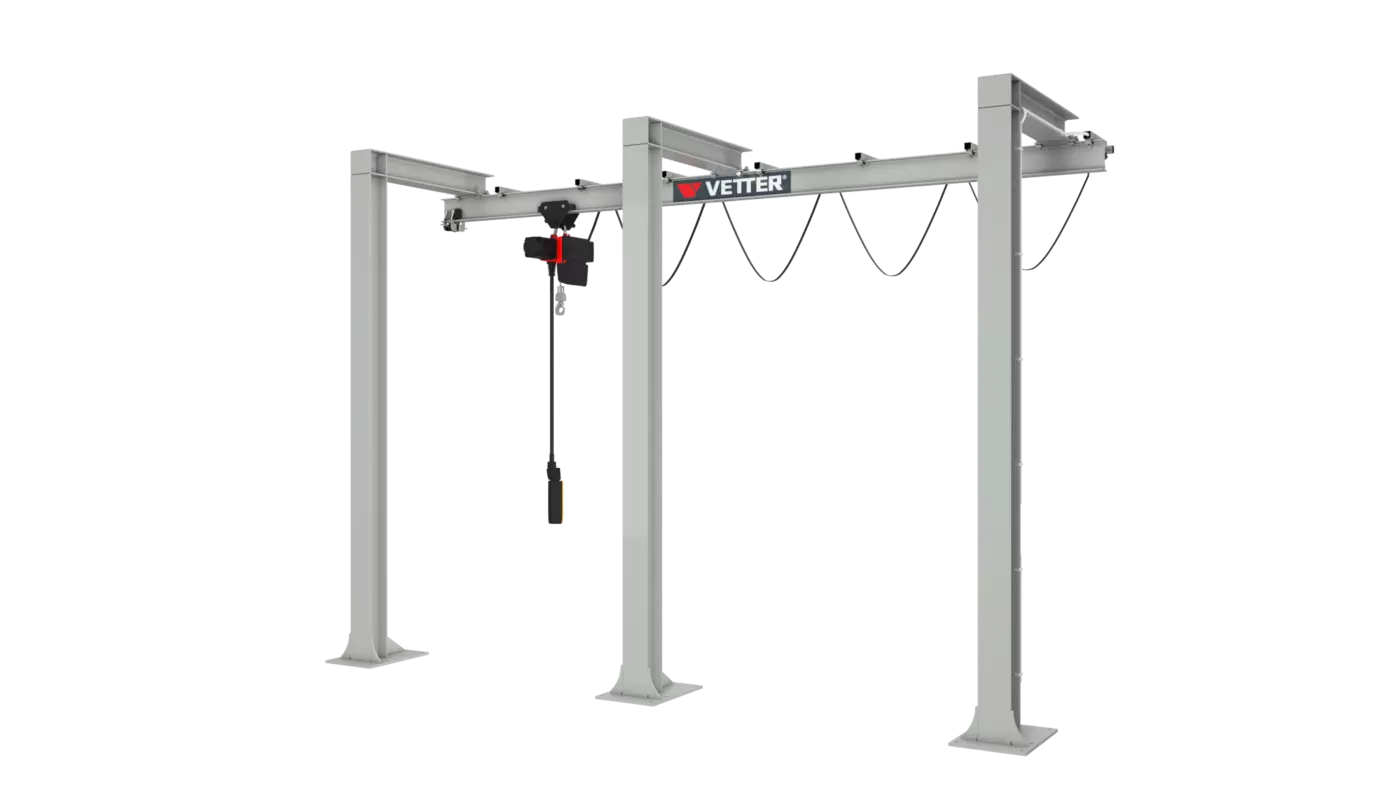

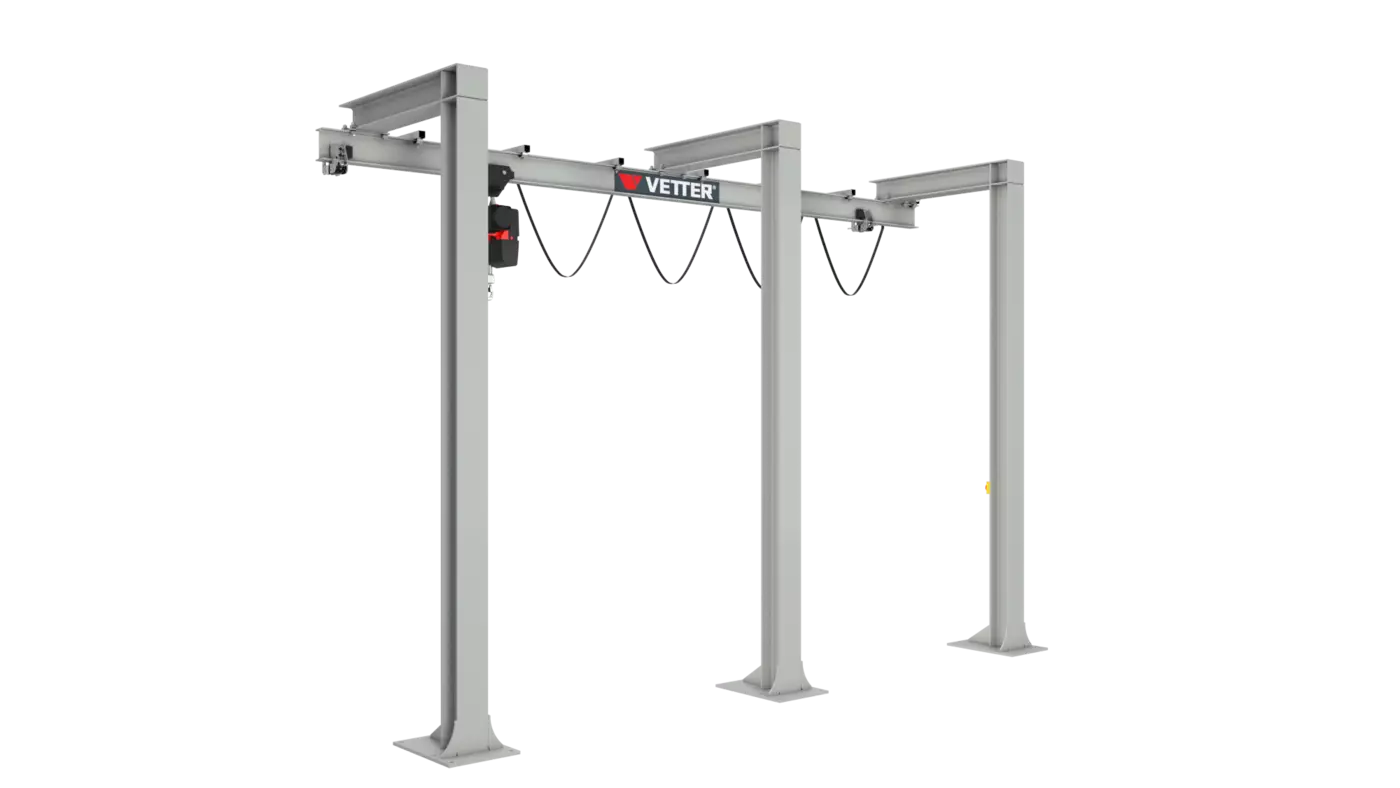

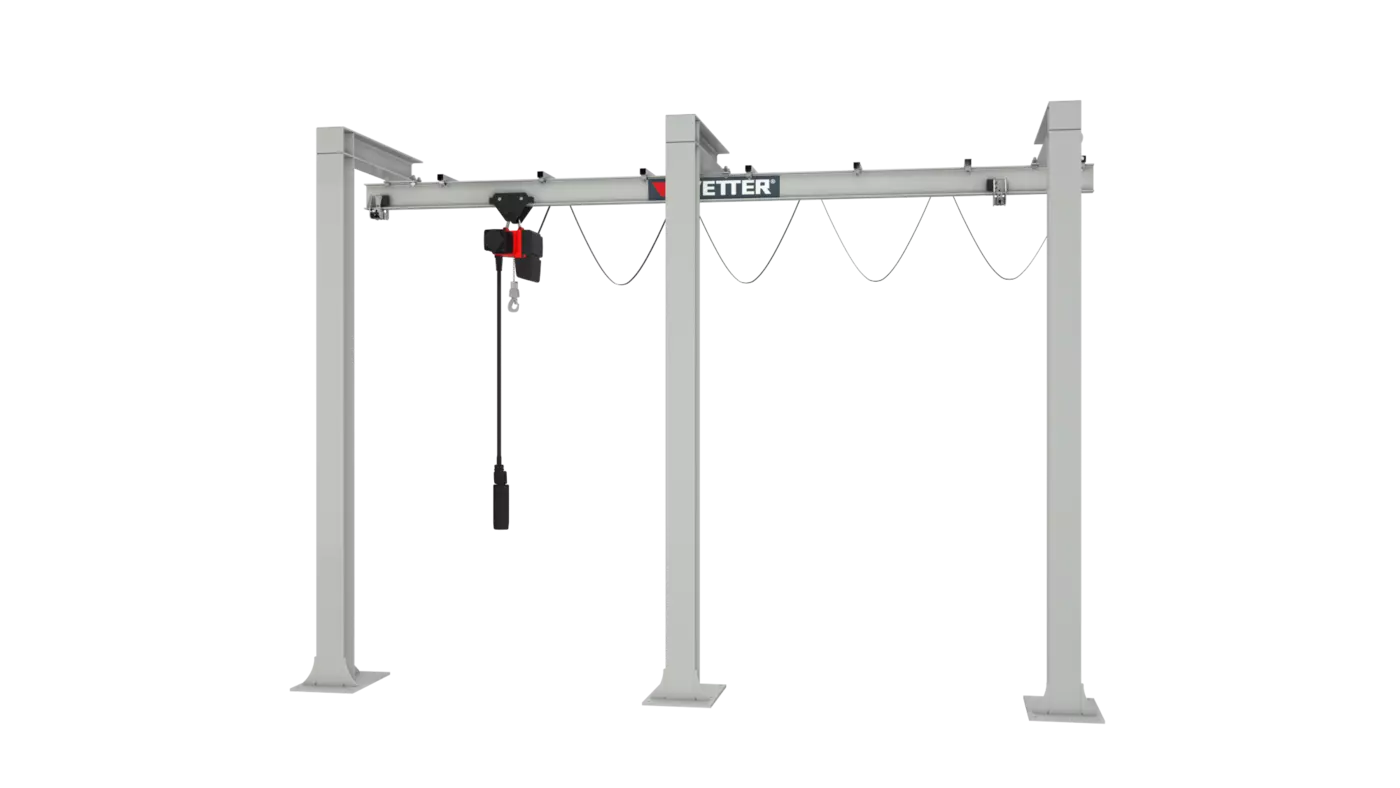

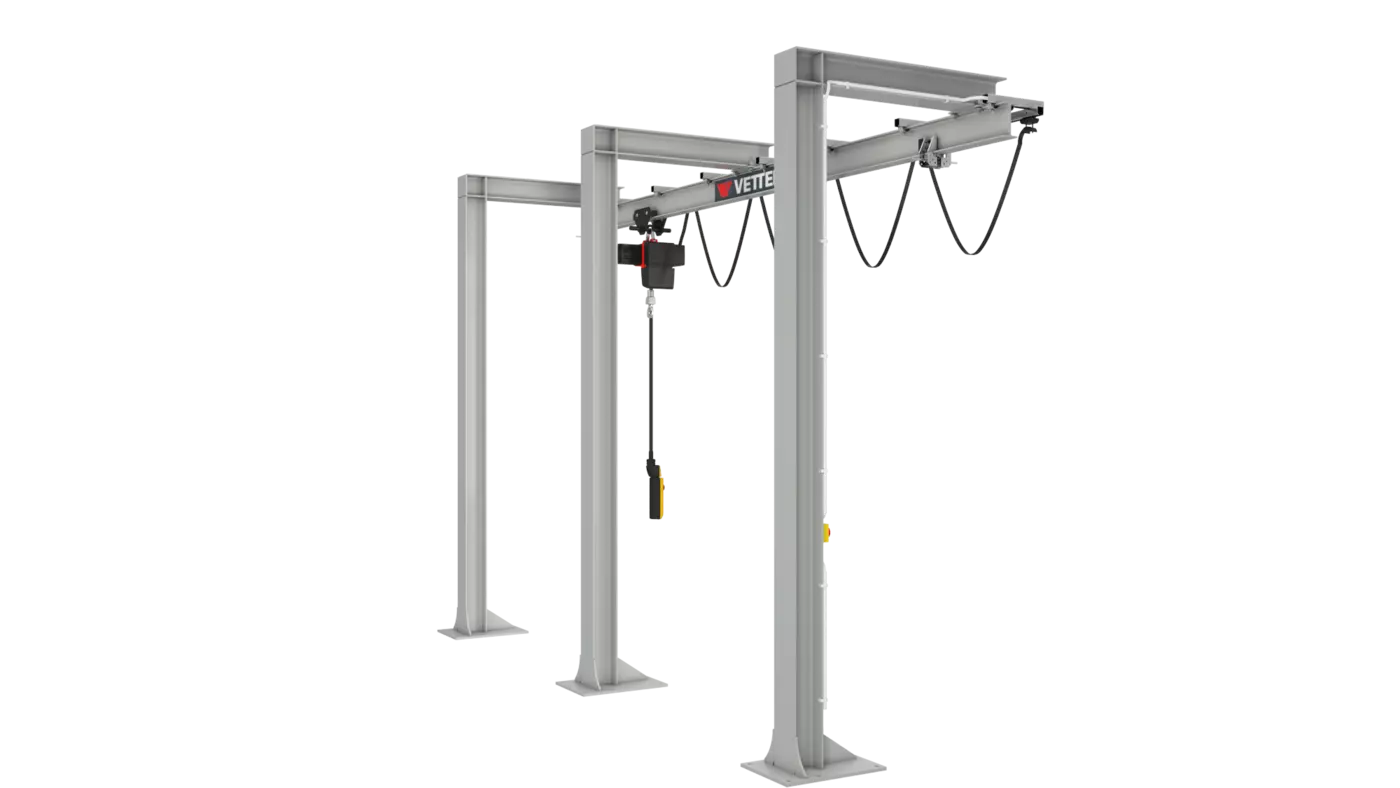

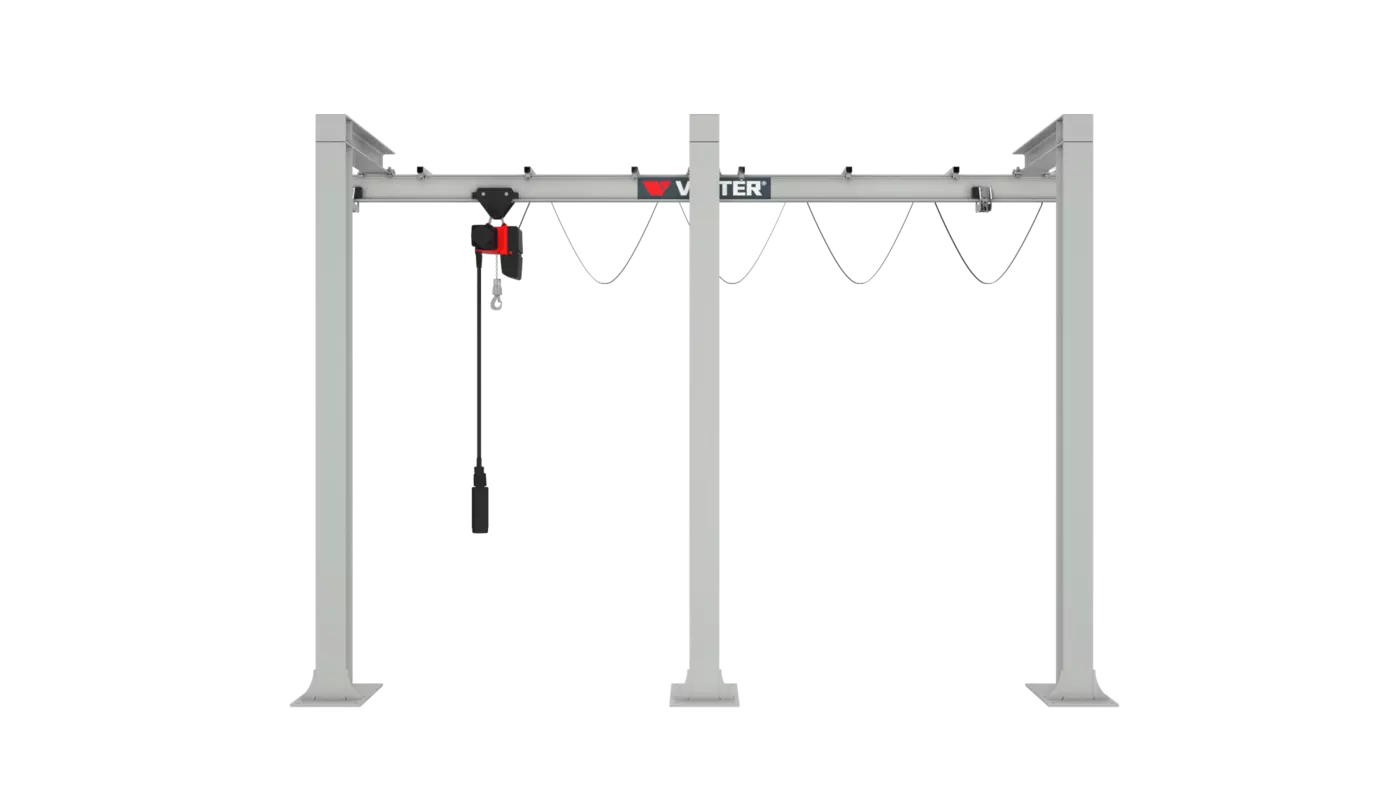

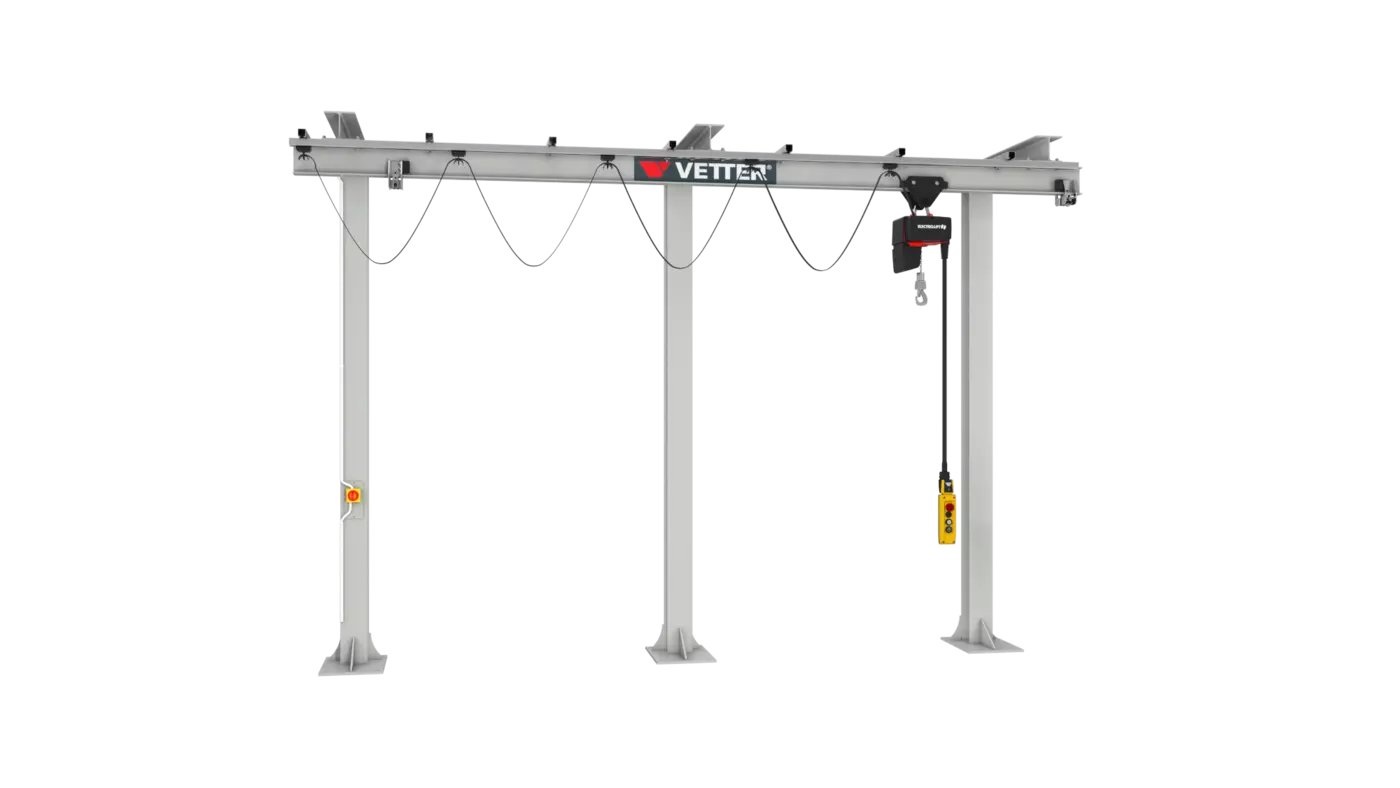

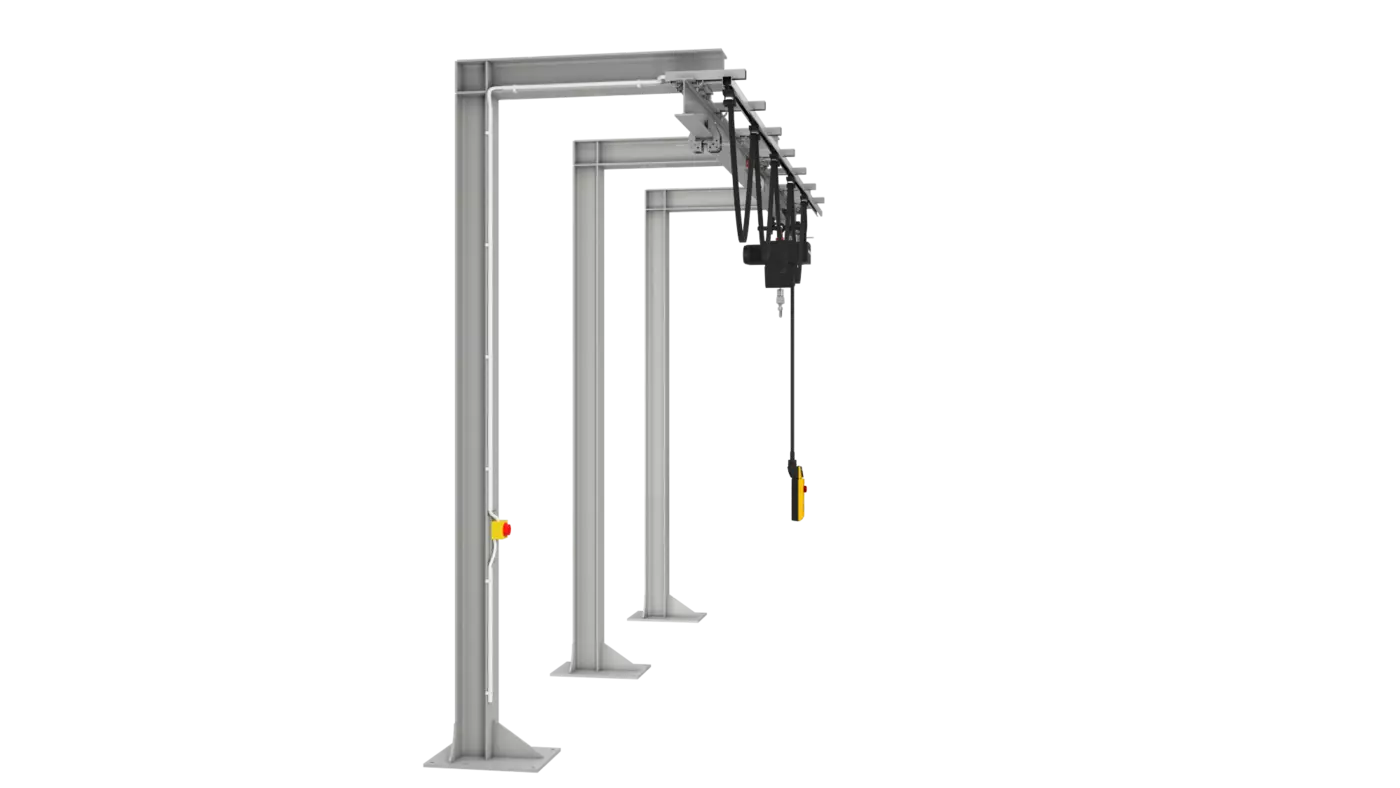

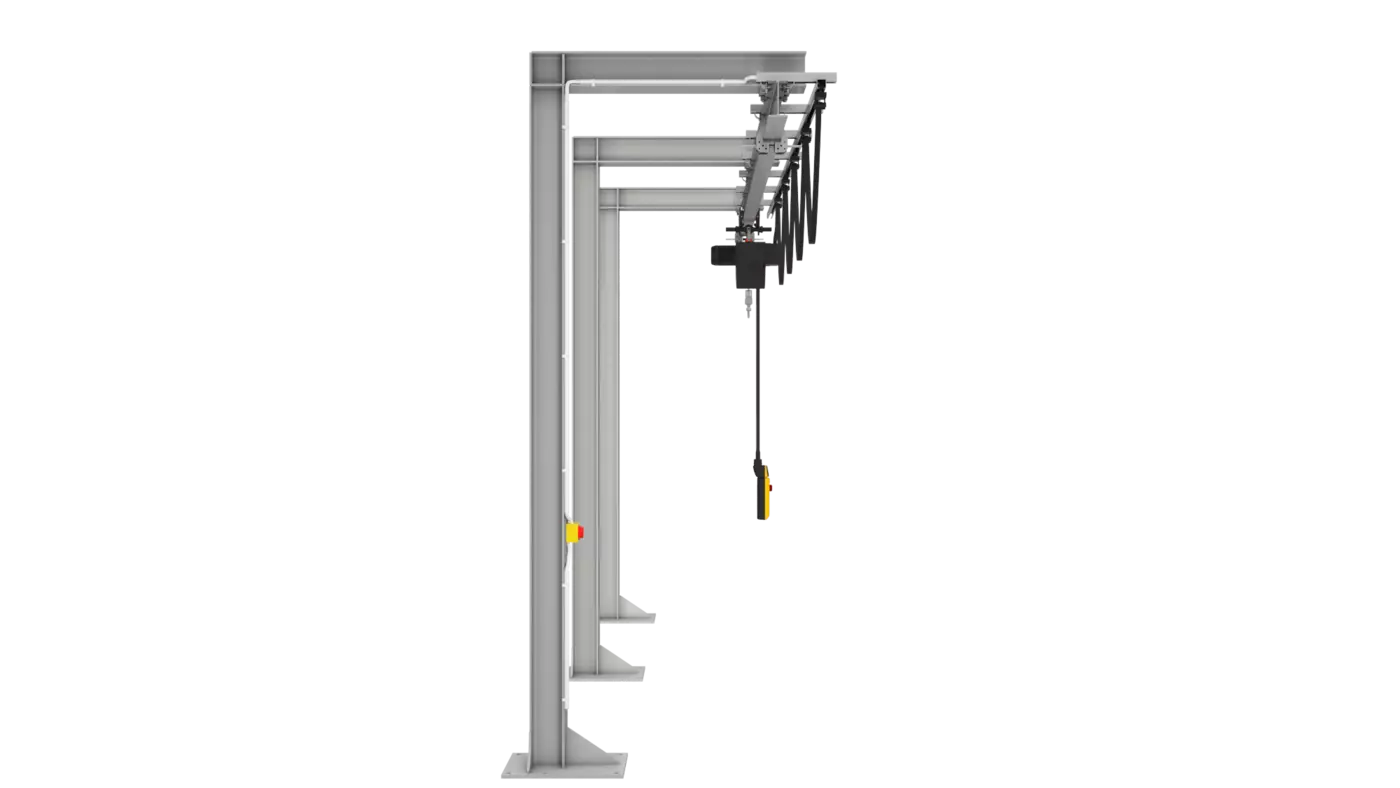

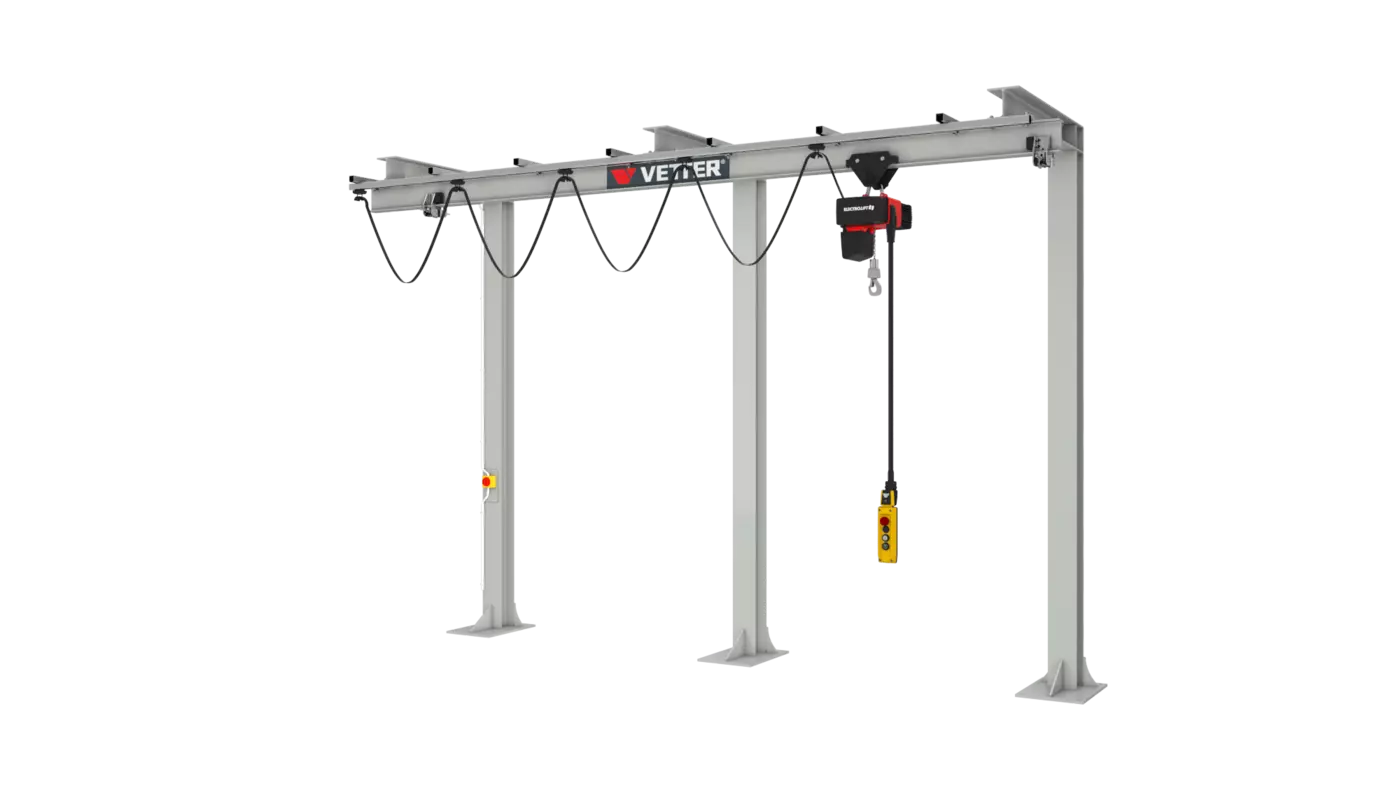

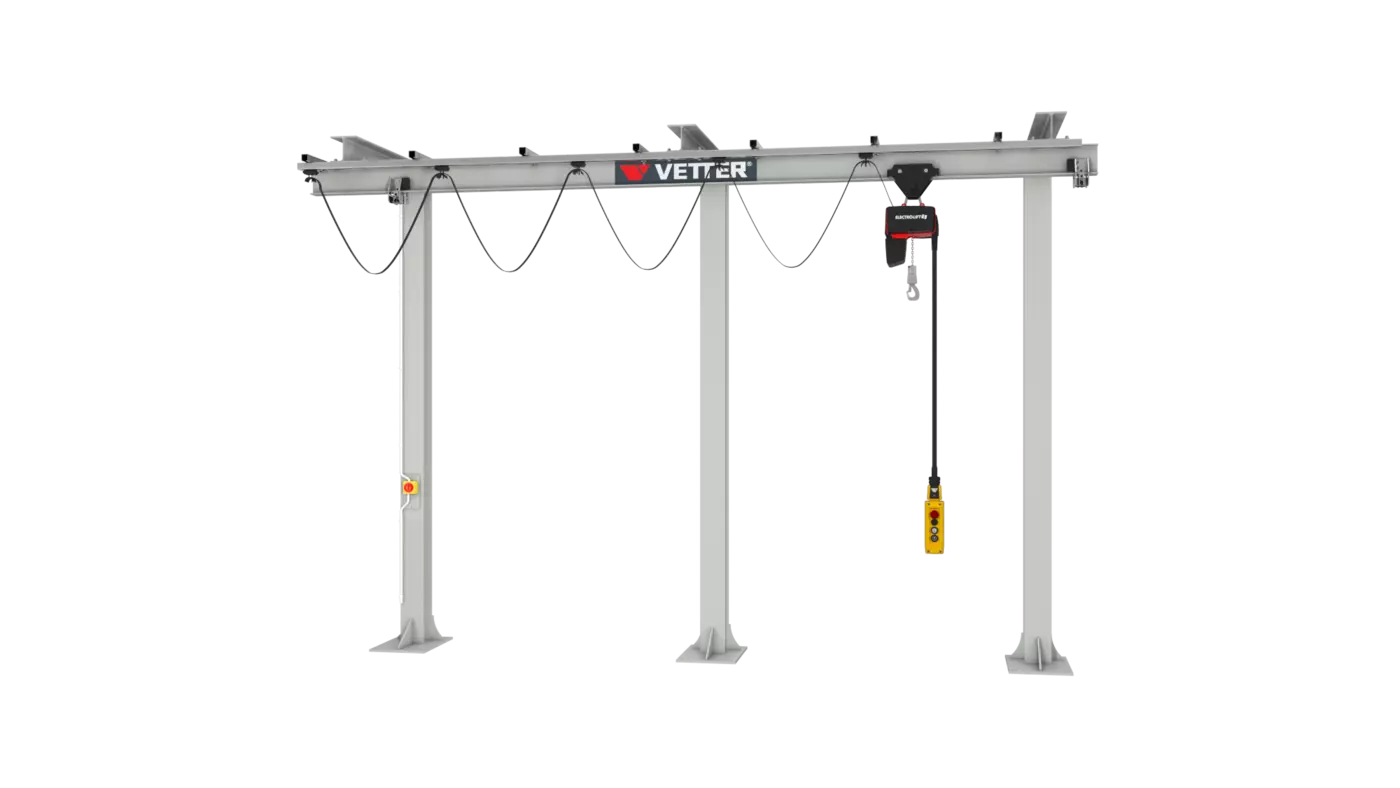

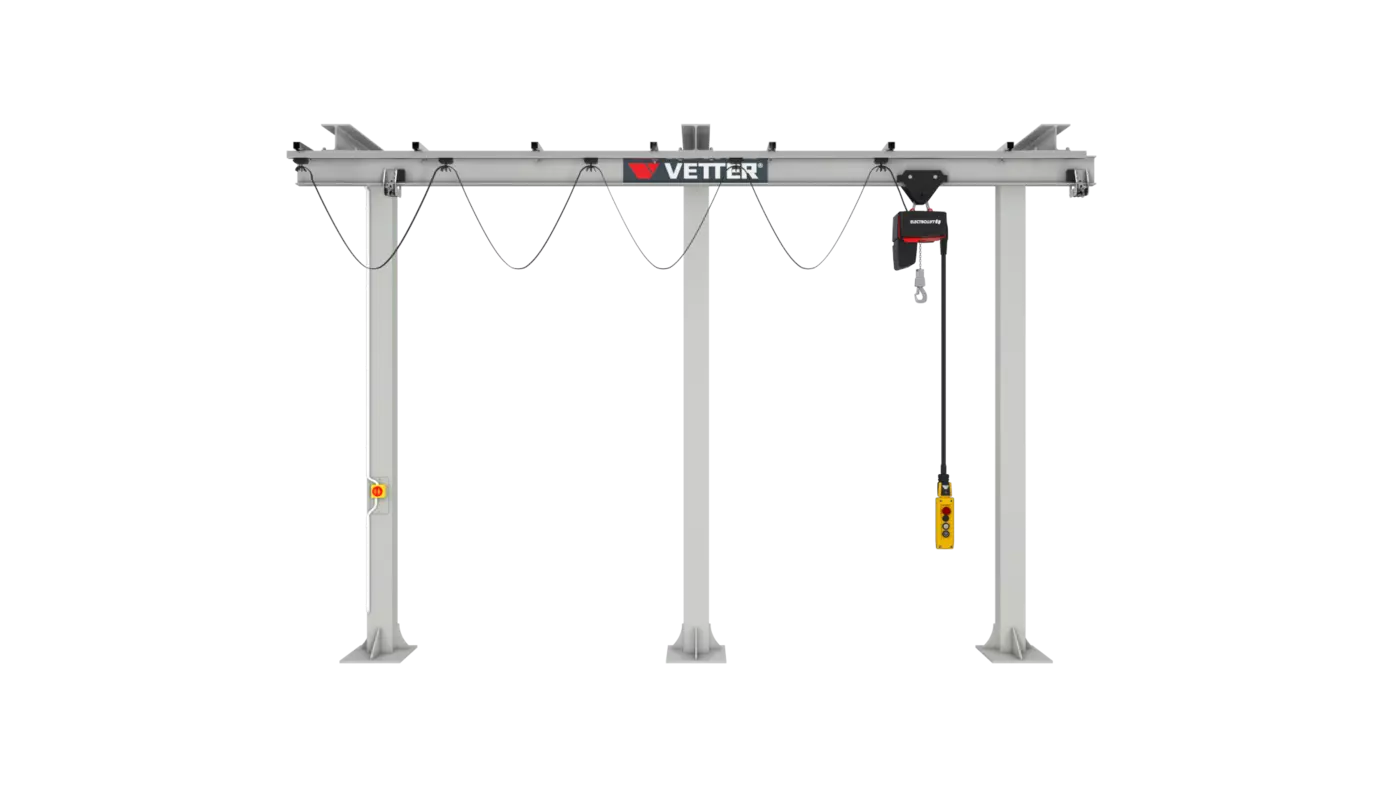

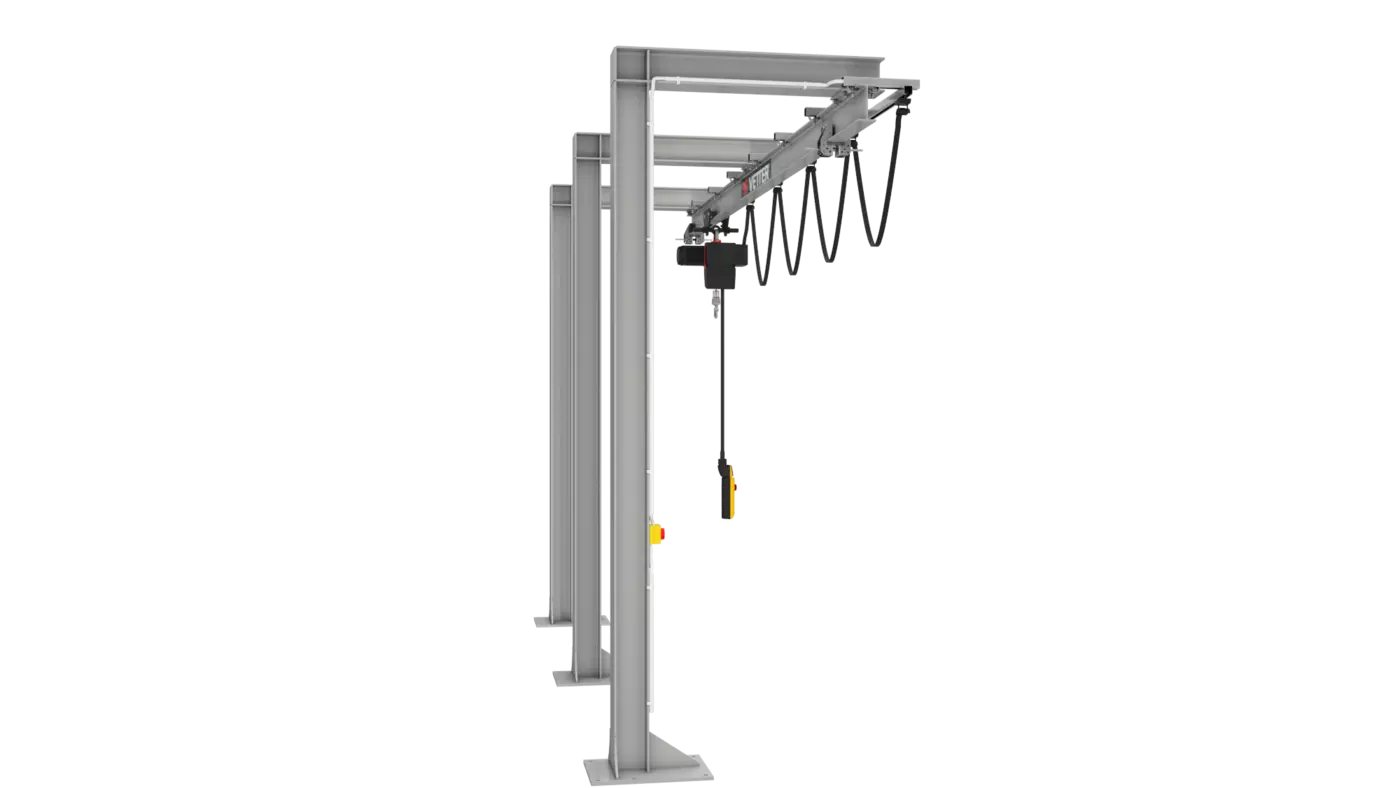

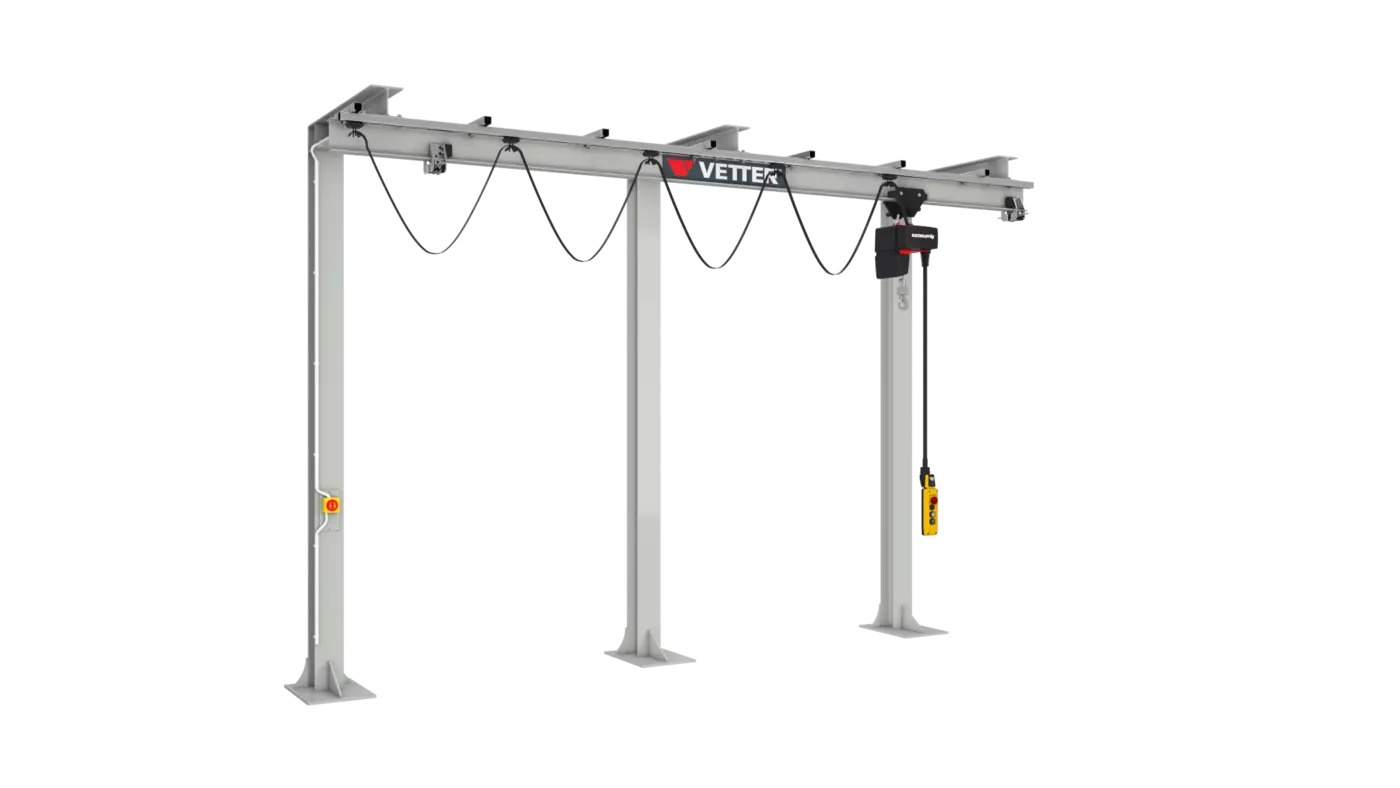

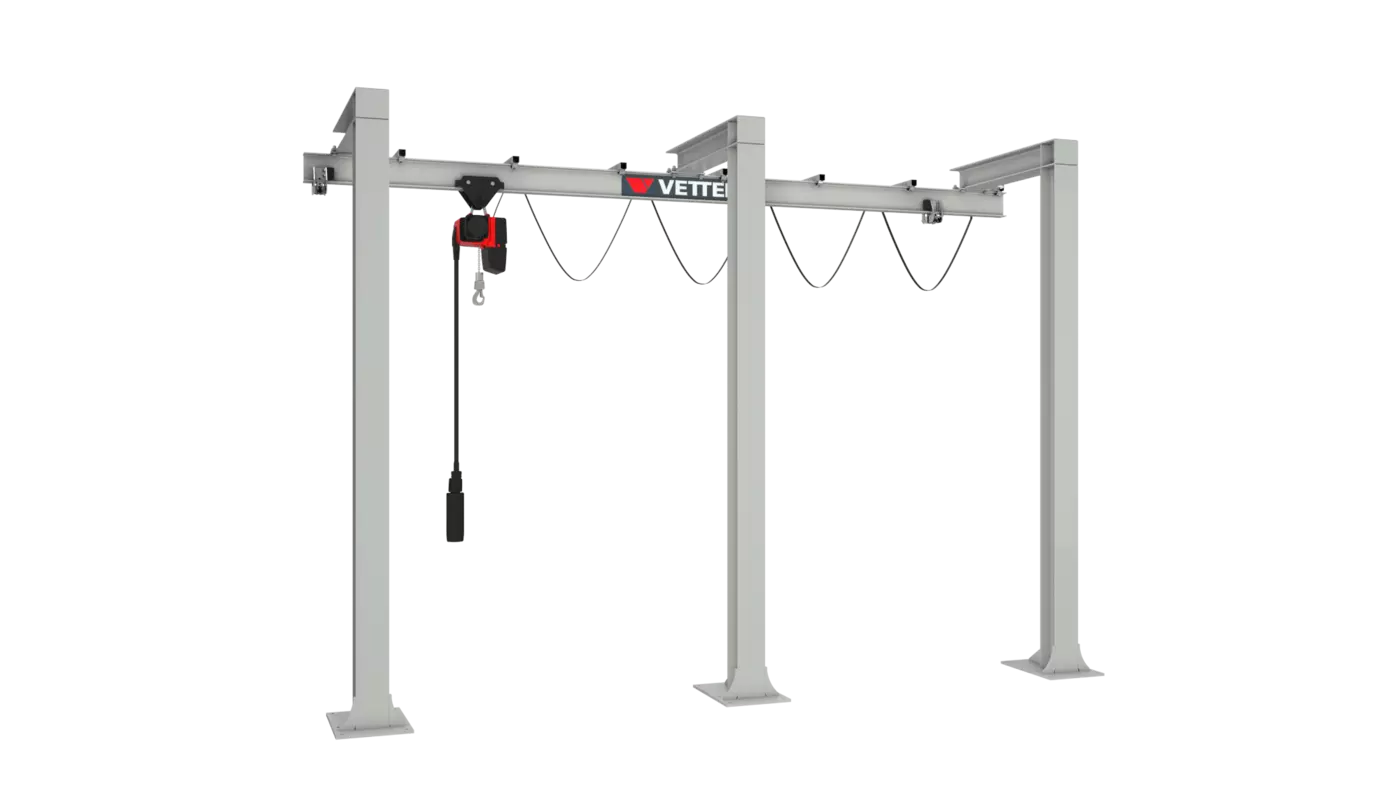

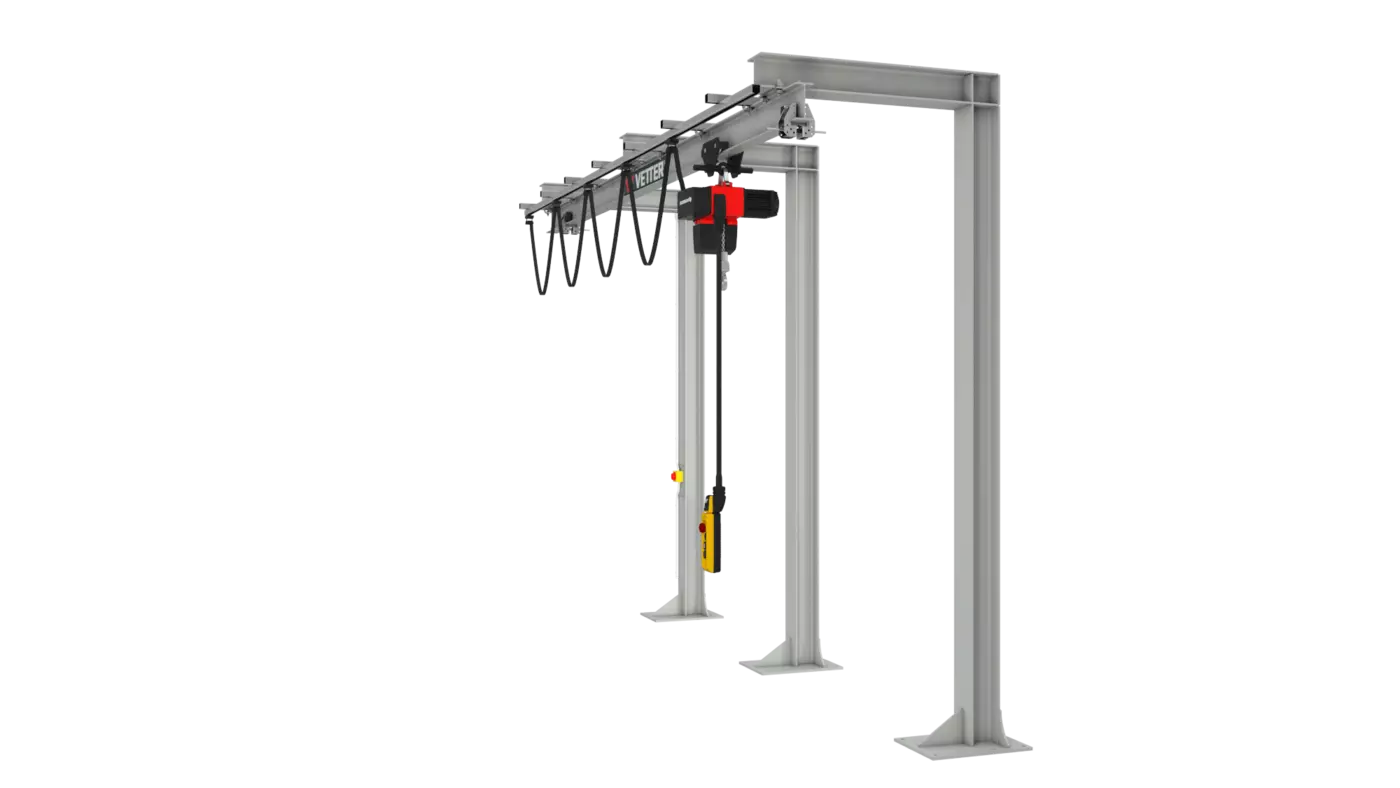

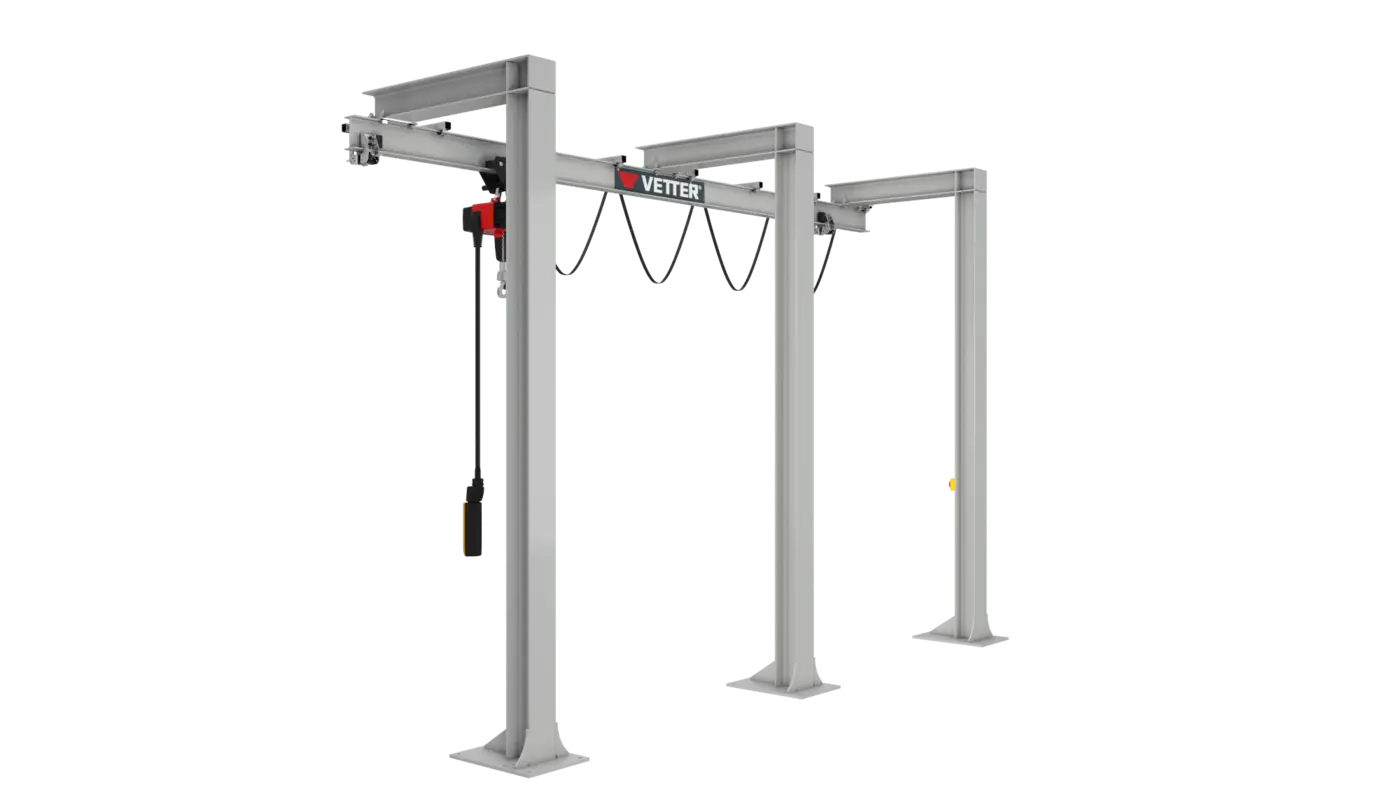

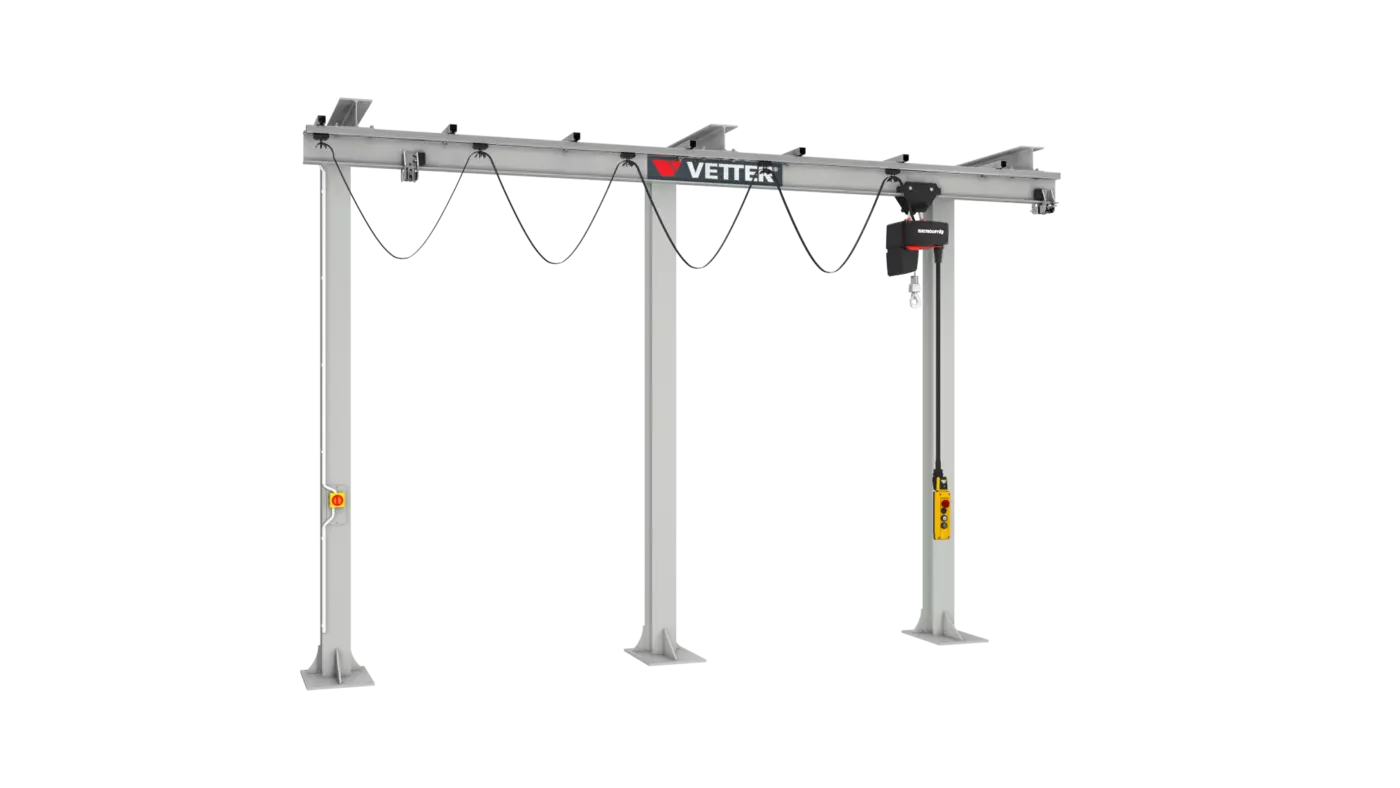

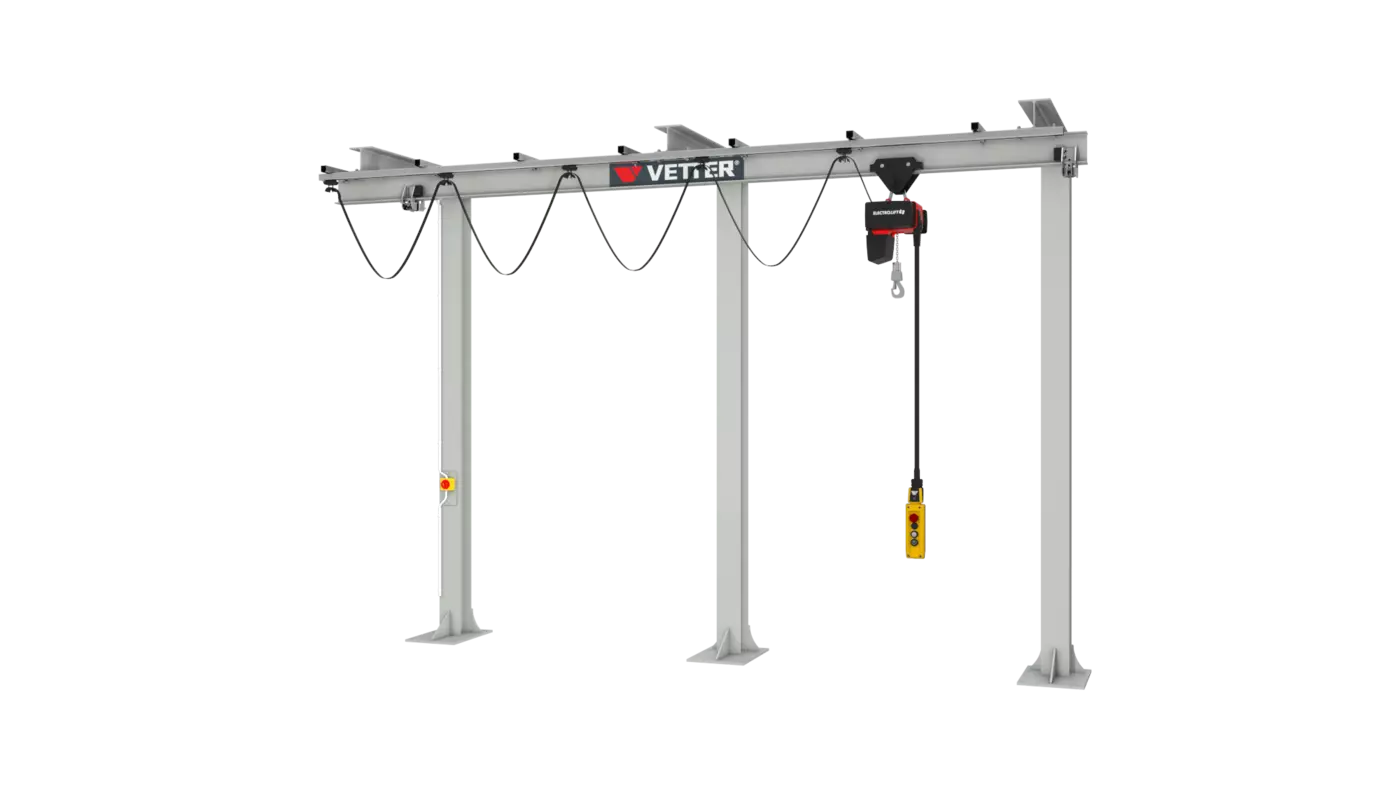

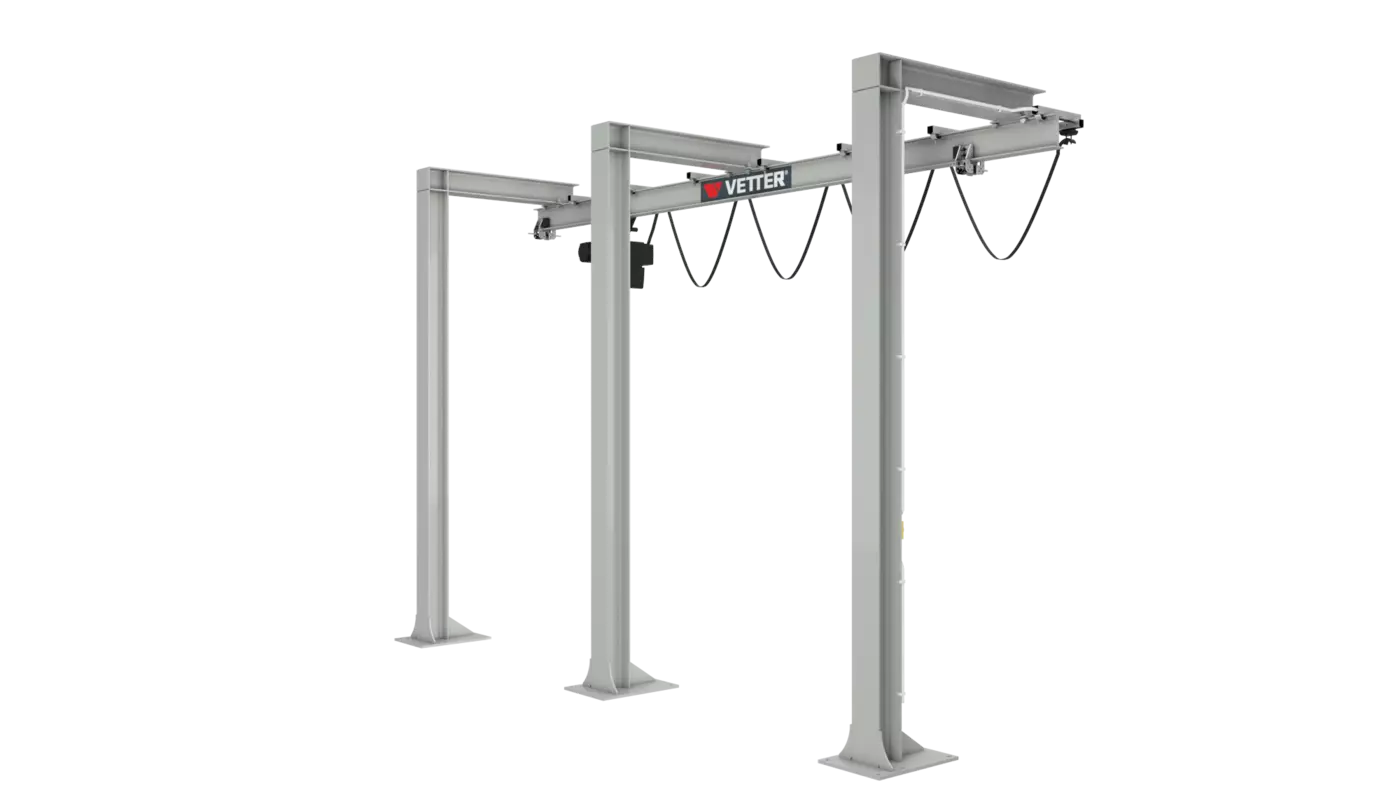

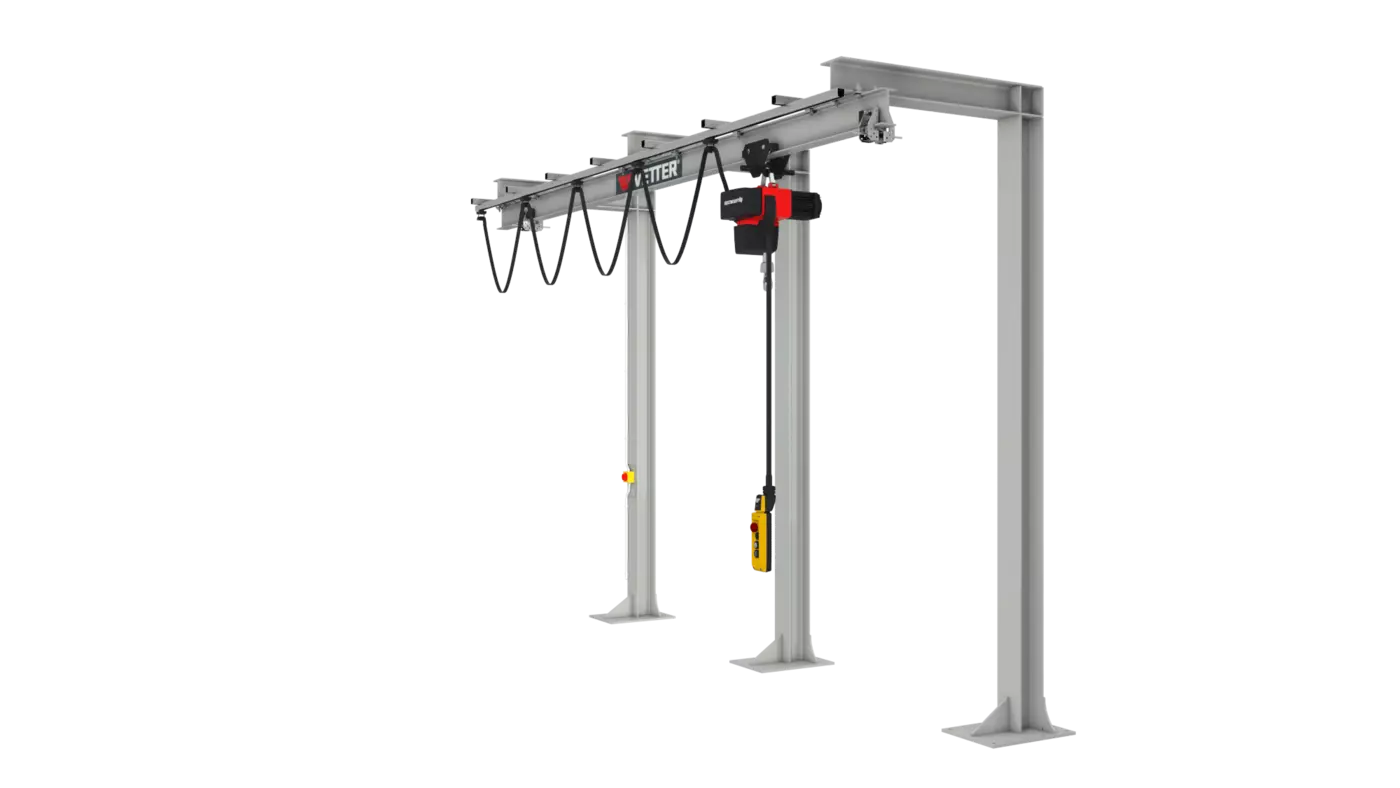

3D-Ansicht
