Grúa pluma mural
Tipo GN
Productos destacados
- Giro cómodo y suave con accionamiento eléctrico del giro (opcional)
- Diseño compacto, ideal para espacios bajos
- Gran altura útil de elevación
- Posibilidad de uso al aire libre
- Apta para entornos con protección contra explosiones según ATEX (opcional)
- La longitud de la pluma puede adaptarse a las condiciones del espacio de trabajo.
- Facilidad de instalación gracias a la amplia selección de elementos de fijación

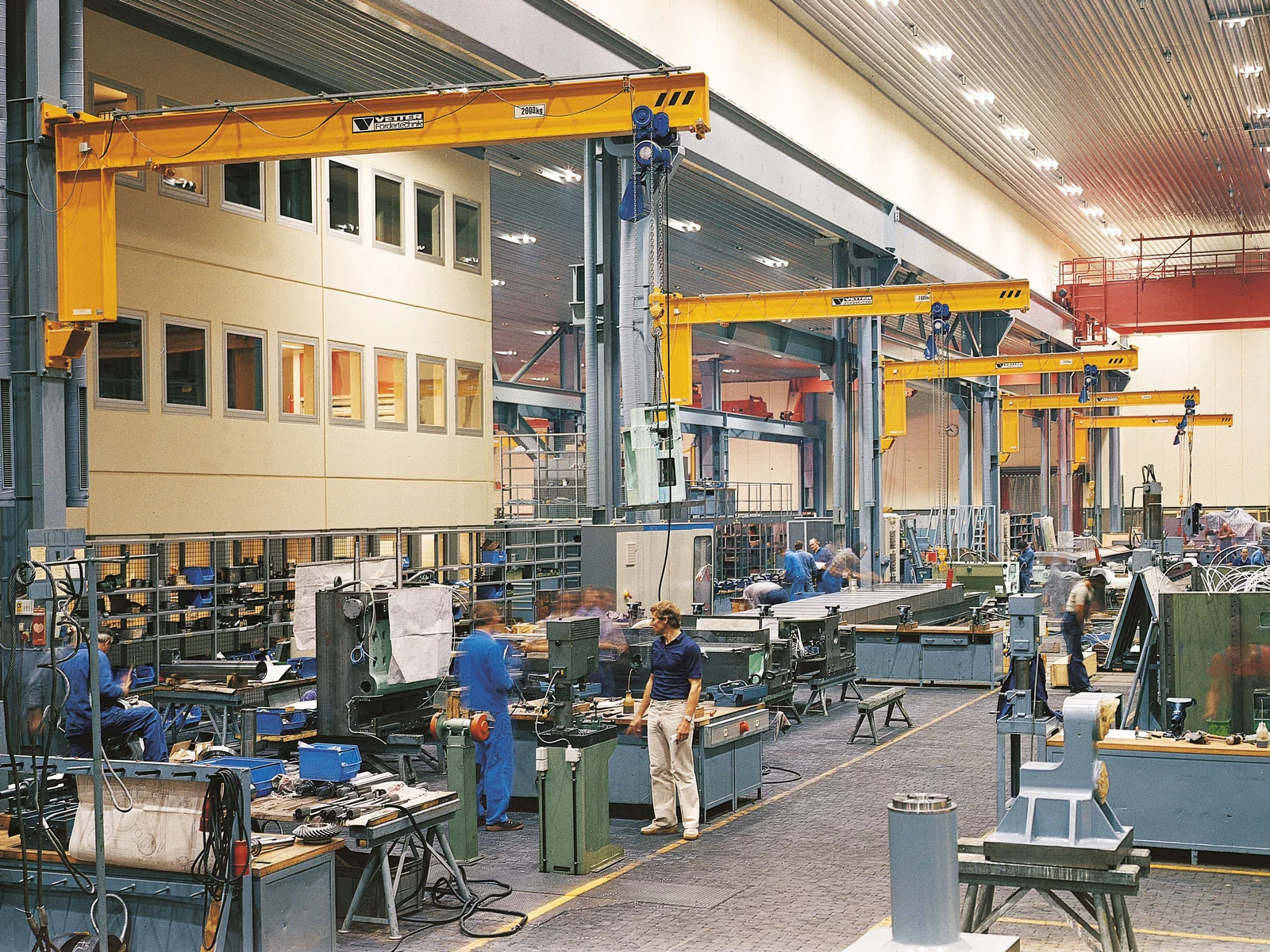

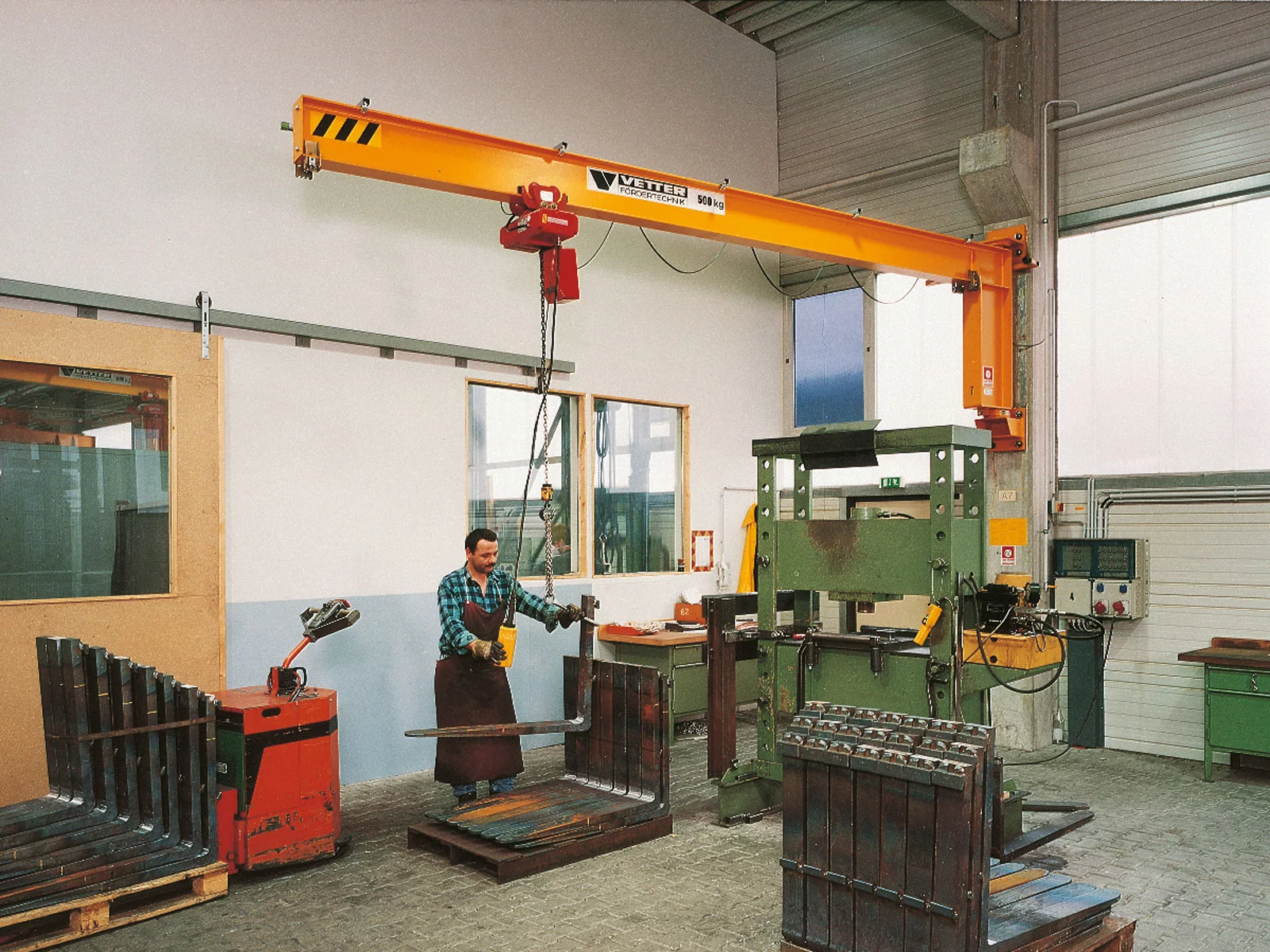

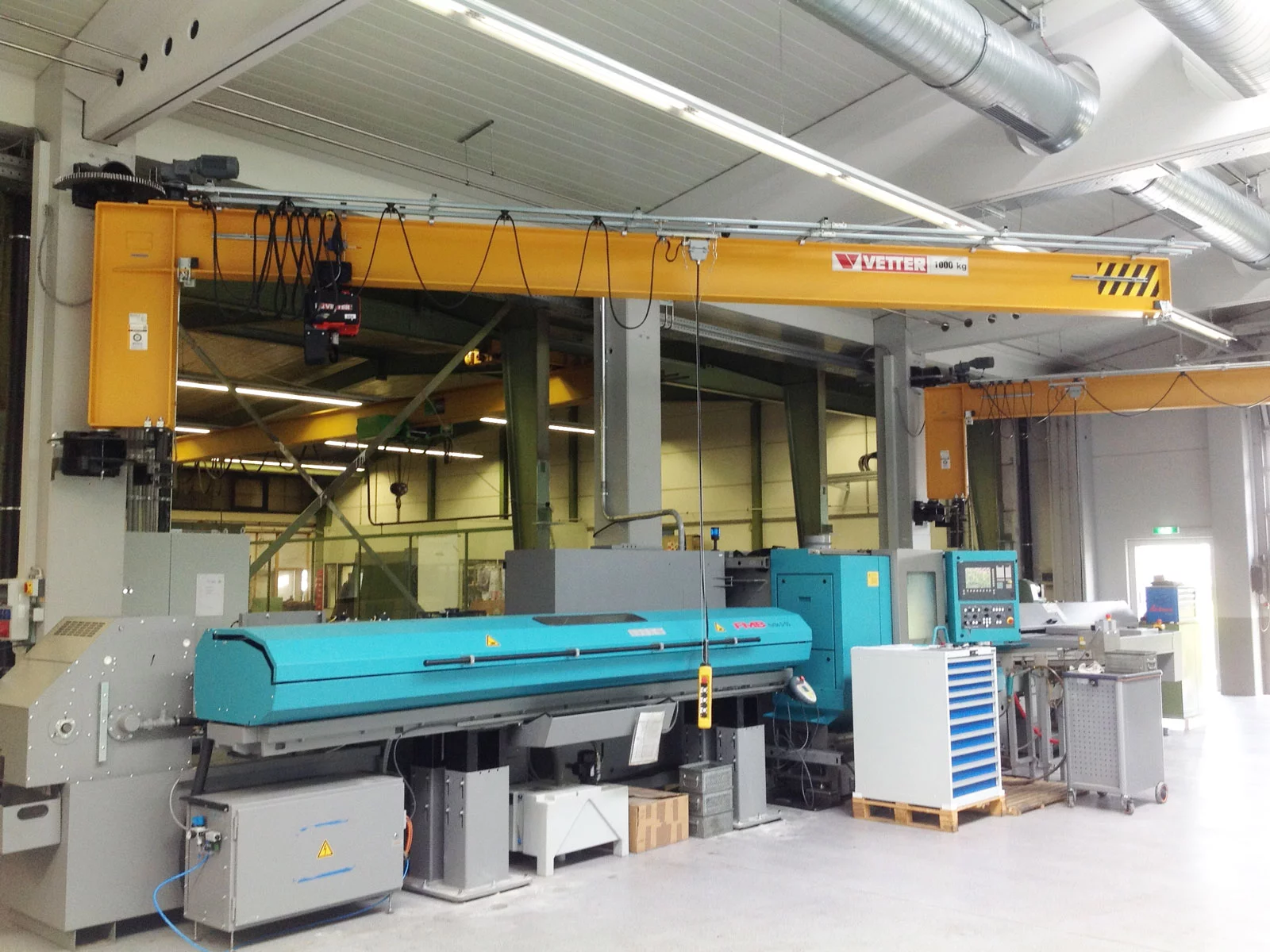

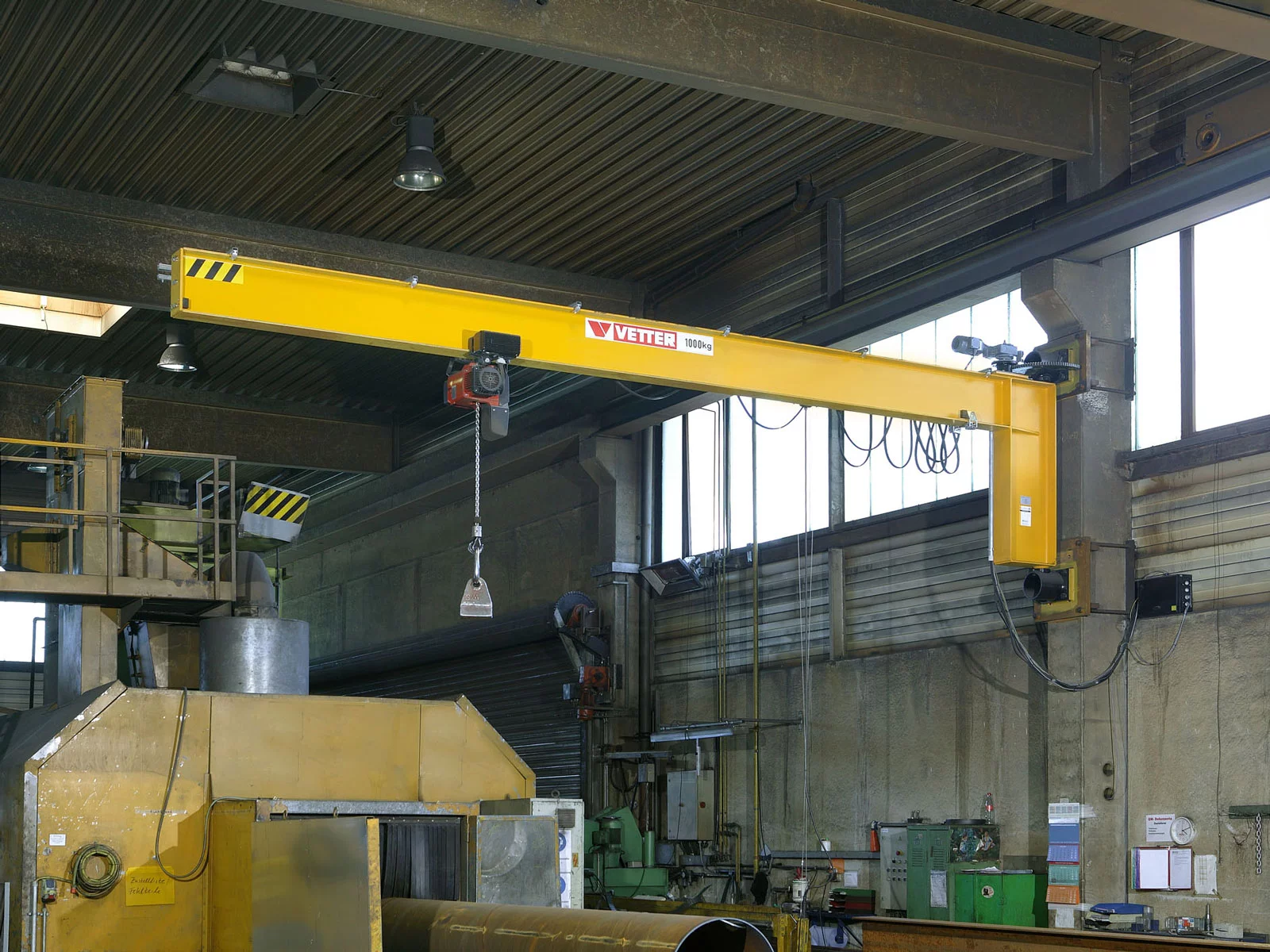

La ahorradora de espacio
La grúa pluma mural GN es el ayudante ideal proveniente del cielo.
Le prestará su ayuda fácil y eficazmente allí donde el suelo deba quedar libre y no haya espacio para una grúa giratoria de columna. Así podrá restar carga de trabajo a las grúas puente, acelerar los procesos de trabajo y reducir los costosos tiempos de inactividad de empleados y maquinaria. Este ayudante del cielo será su apoyo para cargar maquinaria, realizar trabajos de reparación o en puestos de trabajo individuales gracias a su capacidad de carga de hasta 10.000 kg.
Gracias a su diseño compacto, alcanza una gran altura de elevación y es ideal para espacios operativos bajos y estrechos. Con su accionamiento giratorio eléctrico opcional, la GN le ofrece aún más comodidad de manejo en la parte superior de su rango de carga y descarga. Tanto en interiores como en exteriores, nuestra GN se adapta con precisión a sus necesidades gracias a la longitud de su pluma.
Al elegir la fijación, también puede elegir individualmente entre fijarla a soportes de acero, de hormigón armado, muros de hormigón armado y estructuras de acero.
VETTER le suministra también la fuente de alimentación que mejor se adapta al sistema, los polipastos de cadena o de cable ELECTROLIFT® de accionamiento eléctrico, el control remoto por radio, galvanizado en caliente, diseño protegido contra explosiones según ATEX, así como complejos sistemas de control, grúas automáticas de funcionamiento independiente y otros variados accesorios.

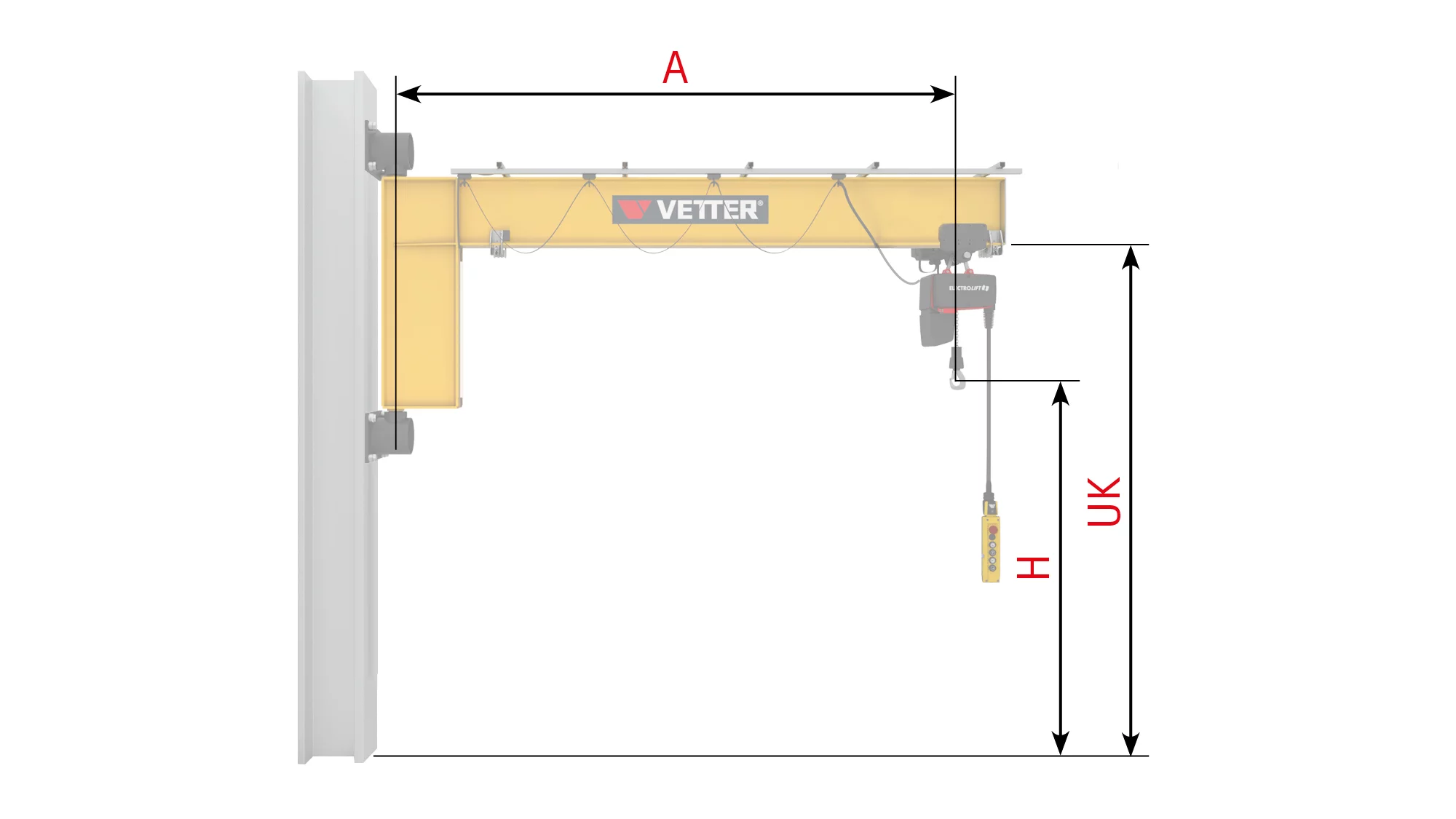

Datos técnicos
| Capacidad de carga: | 125 - 10 000 kg |
| Divulgación: | 2000 - 12 000 mm |
| Altura total: | 1600 - 2700 mm |
| Gama giratoria: | 180° |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S3 |
| Panorámica: | Manual / Eléctrico |
| Elevador: | Polipasto de cadena / Polipasto de cable |
| Conducción de grúas: | A mano / Eléctrico |
| Lugar de instalación: | Naves / Recintos al aire libre |
| Protección contra explosiones: | Según normativa ATEX (opcional) |
Extensión [m]
Capacidad de carga [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | 10,5 | 11 | 11,5 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | |||||||||||||||||||||
| 250 | |||||||||||||||||||||
| 500 | |||||||||||||||||||||
| 1000 | |||||||||||||||||||||
| 1600 | |||||||||||||||||||||
| 2000 | |||||||||||||||||||||
| 2500 | |||||||||||||||||||||
| 3200 | |||||||||||||||||||||
| 4000 | |||||||||||||||||||||
| 5000 | |||||||||||||||||||||
| 6300 | |||||||||||||||||||||
| 8000 | |||||||||||||||||||||
| 10000 |
3D-Ansicht
Accesorios
Montaje
Fijación a soportes de acero
Consola para soportes
Nuestra consola de fijación atornillable se utiliza para fijar las grúas pluma murales a soportes de acero. Este accesorio forma parte del volumen de suministro estándar.
Fijación a muro de hormigón armado
Consola de pared
Para fijar grúas pluma murales a muros de hormigón. La placa de soporte se fija a la pared usando varillas roscadas, tuercas y arandelas de seguridad incluidas en el suministro.
Para fijación en columnas de hormigón armado
Consola envolvente
Para fijar grúas pluma murales a un soporte de hormigón armado. La consola frontal se sujeta al soporte mediante varillas roscadas, tuercas y una contraplaca incluidas en el volumen de suministro.
Fijación a estructuras de acero
Consola soldable
Para fijar plumas pluma murales a una estructura de acero estáticamente adecuada. La consola se suelda directamente a la estructura de acero. Este método de fijación está concebido para los casos en que la estructura de acero existente no puede o no debe perforarse.
Alimentación eléctrica
Cable de sección circular
Alimentación eléctrica mediante un cable de sección circular y tubo portacables para su fijación a la pluma. Panel de mando fijado en el sistema elevador. Diseñado para un saliente de hasta 3 m (dependiendo del borde inferior).
Cable de arrastre circular
Una fuente de alimentación de bajo coste compuesta por un cable circular, un carro portacables, un cable tensor y brazos de sujeción para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Recomendado para volados de 3-10 m (dependiendo del borde inferior).
Cable de arrastre plano
Una fuente de alimentación de bajo coste compuesta por un cable plano, un carro portacables, raíl en C y brazos de soporte para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Estándar a partir de un volado de 10 m o cuando se utiliza con accionamiento de giro eléctrico.
Control individualizado
El panel de control se desplaza sobre un raíl C independiente del dispositivo elevador. Formado por un cable plano, un carro de cable, un carro de control, dos raíles en C y brazos de sujeción. Diseñado para los casos en los que el operario tiene que mantener una distancia respecto a la carga para guiarla por encima de un obstáculo/foso.
Otros
Dispositivo de bloqueo
Para bloquear la pluma en diferentes posiciones. Diseño con brazo de palanca/cable de tracción y palanca de mando (según el tipo de grúa). También se puede utilizar como bloqueo de giro hasta una fuerza de 7 Beaufort (la grúa debe estar desconectada y el elevador en posición de reposo).
Mando a distancia
Mando a distancia para controlar con seguridad y comodidad grúas accionadas eléctricamente, compuesto por: Radioreceptor, emisor de pulsador, 2 baterías recargables, estación de carga de baterías, control de contactores ampliado y señal acústica de advertencia.
Variante para exteriores
Versión resistente a la intemperie para temperaturas ambiente de -20° C a 40° C, fuerza del viento de hasta 4 Bft (brisa moderada), clase de protección IP55 y clase de aislamiento F.
El uso a la intemperie incluye piezas sellantes, cables de neopreno, cubiertas de protección contra la intemperie en el mecanismo de elevación y giro, así como un acabado de pintura a la intemperie de alta calidad conforme a la categoría de corrosividad C3. Para usos en exteriores se recomienda trabajar con estructuras de acero galvanizadas en caliente.
Protección ATEX
Diseño de todos los componentes del sistema a prueba de explosiones conforme a la norma ATEX. El diseño se realiza en función del tipo y lugar de uso.
Accionamiento rotativo GN
Accionamiento eléctrico de giro con piñón y corona dentada. Apto para uso en interiores y exteriores (hasta fuerza de viento 4). Recomendado a partir de 500 kg de capacidad de carga / 6 m de extensión.
Tratamiento de superficies
Pintura estructurada de uso industrial
En las grúas utilizadas en interiores, el revestimiento de la grúa es de gravilla de acero con un acabado de pintura de alta calidad conforme a la categoría de corrosividad C2. Es un tratamiento para cargas atmosféricas bajas. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 80 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Pintura estructurada para exteriores o naves con alta humedad
Las grúas que se utilizan al aire libre requieren un revestimiento especial apto para exteriores. Para ello, la estructura de la grúa recibe un tratamiento con gravilla de acero y pintura de alta calidad para exteriores conforme a la categoría de corrosividad C3. El resultado es apto para una exposición atmosférica moderada. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 120 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Galvanización en caliente
Galvanización en caliente de la estructura de la grúa por su interior y su exterior según la norma DIN EN ISO 1461.
NUESTRO CONSEJO: Recomendamos el galvanizado en caliente para uso en exteriores.
