Grúa pluma de columna
Tipo B
Consejo Posibilidad de fijación mediante tornillo+taco con el sistema de anclaje compuesto VAS2.
Productos destacados
- Diseñada para grandes capacidades de carga y extensiones
- Giro eléctrico cómodo y suave de la pluma gracias a coronas giratorias con rodamiento de bolas
- Rango de giro infinito de 360° con alimentación de corriente a través del anillo de fricción
- Posibilidad de uso al aire libre
- Apta para entornos con protección contra explosiones según ATEX (opcional)
- La altura de la columna y la longitud de la pluma pueden adaptarse a las condiciones del espacio de trabajo.
- Facilidad de instalación gracias a la amplia selección de elementos de fijación
La grande
La grúa pluma de columna tipo B está diseñada para tareas excepcionales.

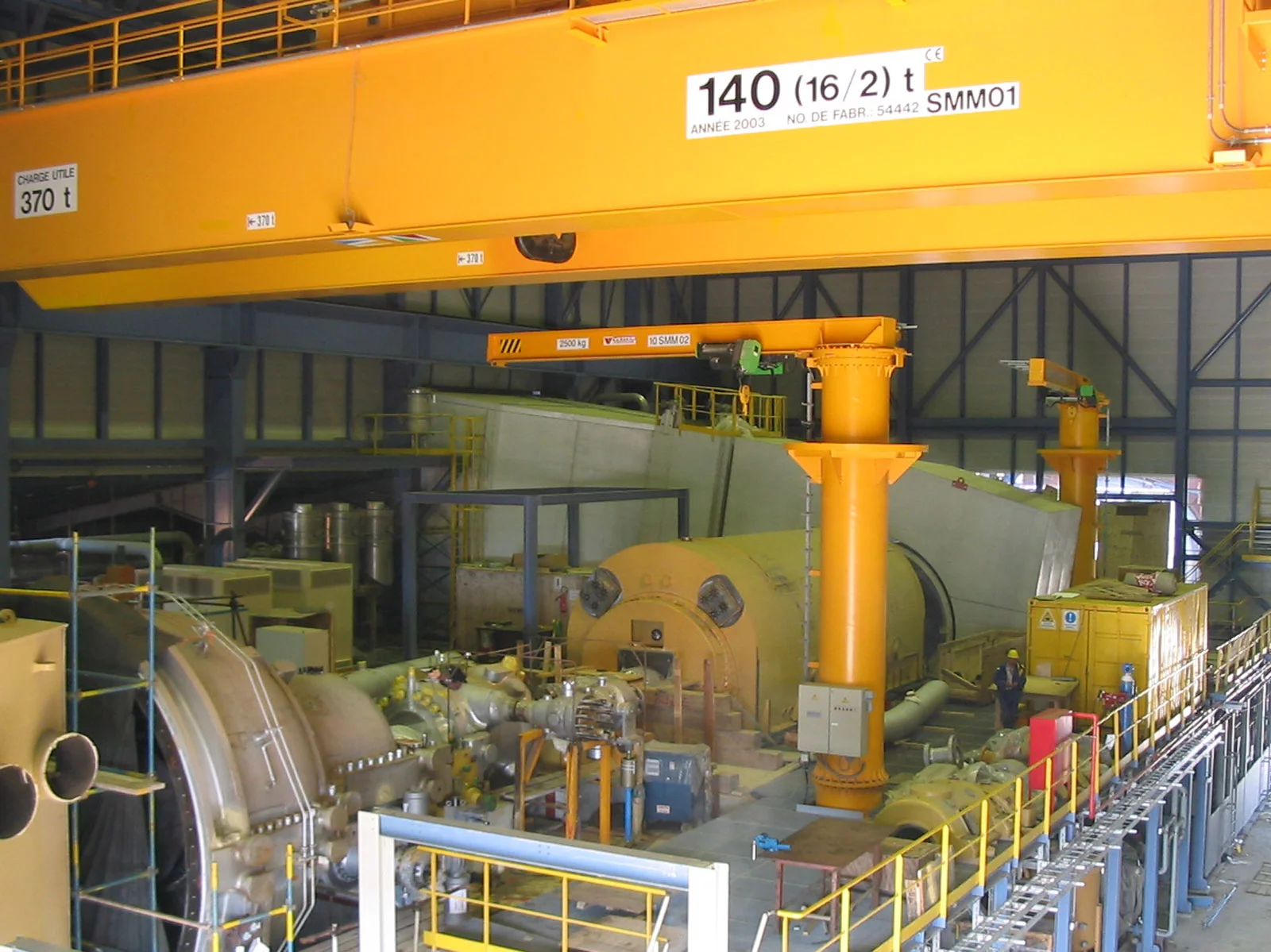

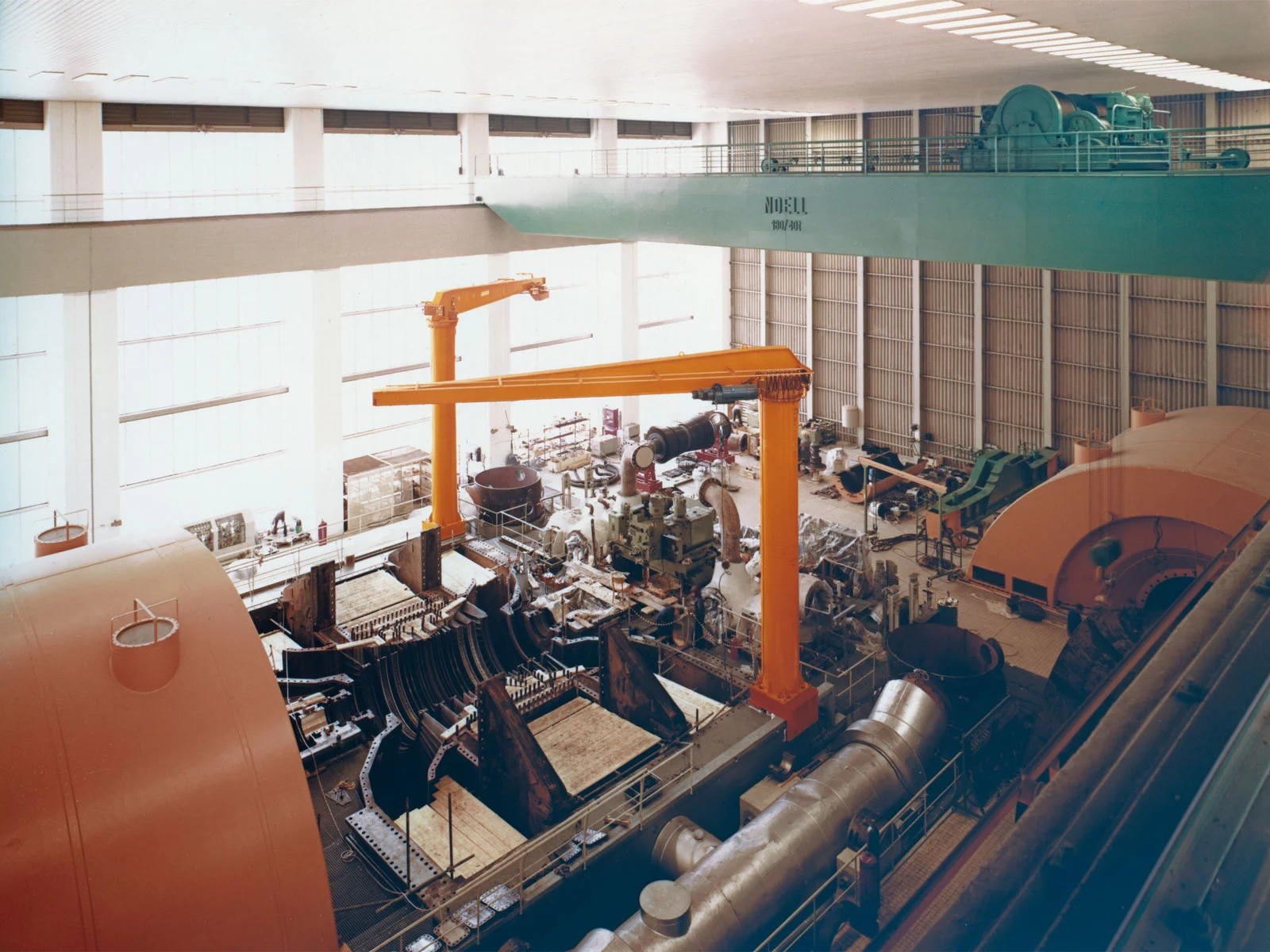

Con su rango de giro infinito, podrá utilizarla para las condiciones más duras y difíciles con capacidades de carga de hasta 32 t: En centros de almacenaje, centrales eléctricas, plantas metalúrgicas, fundiciones, pero también integrada en excavadoras y dragas de grandes dimensiones.
Con el accionamiento eléctrico de giro integrado de serie con corona giratoria y rodamiento de bolas, le ofrece un giro cómodo y suave y, por tanto, una mayor facilidad de uso. Tanto en interiores como en exteriores, nuestra tipo B se adapta con precisión a sus necesidades gracias a su altura de columna y longitud de pluma.
A la hora de elegir la fijación, también podrá elegir individualmente entre fijación a la cimentación con pernos de anclaje con nuestros TopAnker y KompaktAnker, así como una brida de base plana para fijación a una estructura de acero.
VETTER le suministra también la fuente de alimentación que mejor se adapta al sistema, los polipastos de cadena o de cable ELECTROLIFT® de accionamiento eléctrico, el control remoto por radio, galvanizado en caliente, diseño protegido contra explosiones según ATEX, así como complejos sistemas de control, grúas automáticas de funcionamiento independiente y otros variados accesorios.
Datos técnicos
| Capacidad de carga: | 4000 - 40 000 kg |
| Divulgación: | 4000 - 20 000 mm |
| Borde inferior: | 2500 - 12 000 mm |
| Altura total: | 2750 - 12 250 mm |
| Gama giratoria: | 360° ∞ |
| EN 13001 Clase de elevación: | HC2 |
| EN 13001 Clase de estabilidad: | S3 |
| Panorámica: | Eléctrico |
| Elevador: | Polipasto de cable |
| Conducción de grúas: | Eléctrico |
| Lugar de instalación: | Naves / Recintos al aire libre |
| Protección contra explosiones: | Según normativa ATEX (opcional) |
Extensión [m]
Capacidad de carga [kg]
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4000 | |||||||||||||||||
| 5000 | |||||||||||||||||
| 6300 | |||||||||||||||||
| 8000 | |||||||||||||||||
| 10000 | |||||||||||||||||
| 12500 | |||||||||||||||||
| 16000 | |||||||||||||||||
| 20000 | |||||||||||||||||
| 25000 | |||||||||||||||||
| 32000 | |||||||||||||||||
| 40000 |
3D-Ansicht
Accesorios
Montaje
Fijación a la cimentación mediante tornillos de anclaje
AnkerFix
La clásica fijación a la cimientos con tornillos de anclaje, plantilla y un juego de tuercas y arandelas. El volumen de suministro abarca también un plano detallado de la cimentación con información sobre su dimensionamiento y sus armaduras.
Fijación a la cimentación sin tornillos de anclaje salientes
TopAnker
La alternativa para la fijación a la cimentación sin usar tornillos de anclaje salientes (sin peligro de tropiezo). Hasta que se instale la grúa, la zona seguirá siendo libremente accesible y transitable. Posibilidad de puesta en servicio inmediata de la grúa sin necesidad de recalces.
Fijación a la cimentación con máxima facilidad de instalación
KompaktAnker
Esta fijación a la cimentación combina las ventajas del sistema TopAnker con una gran facilidad de instalación. Gracias a este sistema, no es necesario montar elementos de anclaje individuales. Fácil colocación en la cimentación gracias a sus pies ajustables.
Fijación en estructura de acero o a maquinaria
Pata bridada plana
Pata bridada plana o mecanizada para fijar la grúa a estructuras de acero o maquinaria. Tornillos de fijación de obra.
Alimentación eléctrica
Cable de arrastre plano
Una fuente de alimentación de bajo coste compuesta por un cable plano, un carro portacables, raíl en C y brazos de soporte para fijarlos a la pluma. Panel de mando fijado en el sistema elevador. Estándar a partir de un volado de 10 m o cuando se utiliza con accionamiento de giro eléctrico.
Control individualizado
El panel de control se desplaza sobre un raíl C independiente del dispositivo elevador. Formado por un cable plano, un carro de cable, un carro de control, dos raíles en C y brazos de sujeción. Diseñado para los casos en los que el operario tiene que mantener una distancia respecto a la carga para guiarla por encima de un obstáculo/foso.
Otros
Tope de rotación
Limitación mecánica de giro, soldable / atornillable según las condiciones de la obra para limitar el rango de giro a derecha / izquierda.
Dispositivo de bloqueo
Para bloquear la pluma en diferentes posiciones. Diseño con brazo de palanca/cable de tracción y palanca de mando (según el tipo de grúa). También se puede utilizar como bloqueo de giro hasta una fuerza de 7 Beaufort (la grúa debe estar desconectada y el elevador en posición de reposo).
Mando a distancia
Mando a distancia para controlar con seguridad y comodidad grúas accionadas eléctricamente, compuesto por: Radioreceptor, emisor de pulsador, 2 baterías recargables, estación de carga de baterías, control de contactores ampliado y señal acústica de advertencia.
Variante para exteriores
Versión resistente a la intemperie para temperaturas ambiente de -20° C a 40° C, fuerza del viento de hasta 4 Bft (brisa moderada), clase de protección IP55 y clase de aislamiento F.
El uso a la intemperie incluye piezas sellantes, cables de neopreno, cubiertas de protección contra la intemperie en el mecanismo de elevación y giro, así como un acabado de pintura a la intemperie de alta calidad conforme a la categoría de corrosividad C3. Para usos en exteriores se recomienda trabajar con estructuras de acero galvanizadas en caliente.
Protección ATEX
Diseño de todos los componentes del sistema a prueba de explosiones conforme a la norma ATEX. El diseño se realiza en función del tipo y lugar de uso.
Tratamiento de superficies
Pintura estructurada de uso industrial
En las grúas utilizadas en interiores, el revestimiento de la grúa es de gravilla de acero con un acabado de pintura de alta calidad conforme a la categoría de corrosividad C2. Es un tratamiento para cargas atmosféricas bajas. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 80 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Pintura estructurada para exteriores o naves con alta humedad
Las grúas que se utilizan al aire libre requieren un revestimiento especial apto para exteriores. Para ello, la estructura de la grúa recibe un tratamiento con gravilla de acero y pintura de alta calidad para exteriores conforme a la categoría de corrosividad C3. El resultado es apto para una exposición atmosférica moderada. El color estándar es el amarillo narciso (RAL 1007) con un grosor de capa nominal de 120 µm.
Otros tonos de color RAL, categorías de corrosividad y espesores de capa están disponibles opcionalmente.
Galvanización en caliente
Galvanización en caliente de la estructura de la grúa por su interior y su exterior según la norma DIN EN ISO 1461.
NUESTRO CONSEJO: Recomendamos el galvanizado en caliente para uso en exteriores.
