Leichtkransystem
ErgoLine®
Tipp Gesamtlänge auf max. 80 m erweiterbar durch Aneinanderreihung mehrerer Felder.
Produkthighlights
- Leichtlauffahrwerke mit unvergleichbarem Handling und optimalen Verfahrkräften
- Beispielloser Bedienkomfort durch zielgenaues Ansteuern der Endposition
- Kardanische Lagerung für Freiheitsgrade in alle Richtungen und eine hervorragende Ergonomie
- Ideal zur Verknüpfung mehrerer Arbeitsplätze
- Keine Belastung der Hallenkonstruktion
- Benötigt wenig Aufstellplatz
- Höhenverstellbare Stützen ermöglichen eine schnelle Lieferung und einfache Inbetriebnahme vor Ort
- Kranbahnlänge/-breite kann den Raumverhältnissen angepasst werden
- Montagefreundlichkeit durch Dübelbefestigung auf Betonboden
Das Leichtkransystem
Das Leichtkransystem ErgoLine® ist ein Spezialist im Handling von Lasten bis 1.000 kg, die schnell und komfortabel bewegt werden müssen.
Leichtlauf und Stabilität geschickt kombiniert. Beispielloser Bedienkomfort. Das ist das ErgoLine®-System von VETTER. Das integrierte Fahrwerksystem ist mit seiner kardanischen Lagerung eine innovative Neuentwicklung. Dank der optimalen Kraftübertragung setzt es neue Maßstäbe in Sachen Leichtläufigkeit.
Während herkömmliche Kransysteme sich am besten aus der Mitte heraus verfahren lassen, bietet das ErgoLine®-System eine präzise und unvergleichbar leichte Verfahrbarkeit aus jeder Position heraus.
Das ErgoLine®-System ist modular aufgebaut. Die stufenlos einstellbaren Kragarme sind schnell an den Stützen befestigt und sorgen für eine mühelose Montage mittels Dynamik Verbundankern, bei denen aufwändige Fundamentarbeiten entfallen.
Die höhenverstellbaren Stützen ermöglichen eine schnelle Lieferung und eine individuelle Anpassung des Systems vor Ort.
Die passenden ELECTROLIFT® Kettenzüge und weiteres variantenreiches Zubehör erhalten Sie direkt von uns.

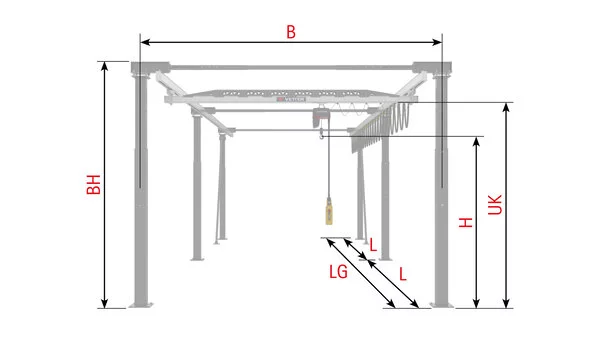

Technische Daten
| Tragfähigkeit: | 80 - 1000 kg |
| Breite: | 2000 - 10 500 mm |
| Feldlänge: | 3000 - 10 000 mm |
| Unterkante: | 2200 - 5000 mm |
| Bauhöhe: | 2900 - 5450 mm |
| Kranbrücken: | 10 |
| EN 13001 Hubklasse: | HC2 |
| EN 13001 Stabilitätsklasse: | S2 |
| Kranfahren: | Von Hand |
| Hebezeug: | Kettenzug |
| Katzfahren: | Von Hand |
| Aufstellort: | Halle |
| Max. Kranbahnlänge: | 80 000 mm |
Feldlänge [m]
Tragfähigkeit [kg]
| 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 | 7,5 | 8 | 8,5 | 9 | 9,5 | 10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | |||||||||||||||
| 125 | |||||||||||||||
| 250 | |||||||||||||||
| 320 | |||||||||||||||
| 500 | |||||||||||||||
| 630 | |||||||||||||||
| 800 | |||||||||||||||
| 1000 |
- ■ Fahrbahn aus Aluminiumprofil □ Fahrbahn aus Stahlprofil mit Edelstahl-Leichtlauffläche

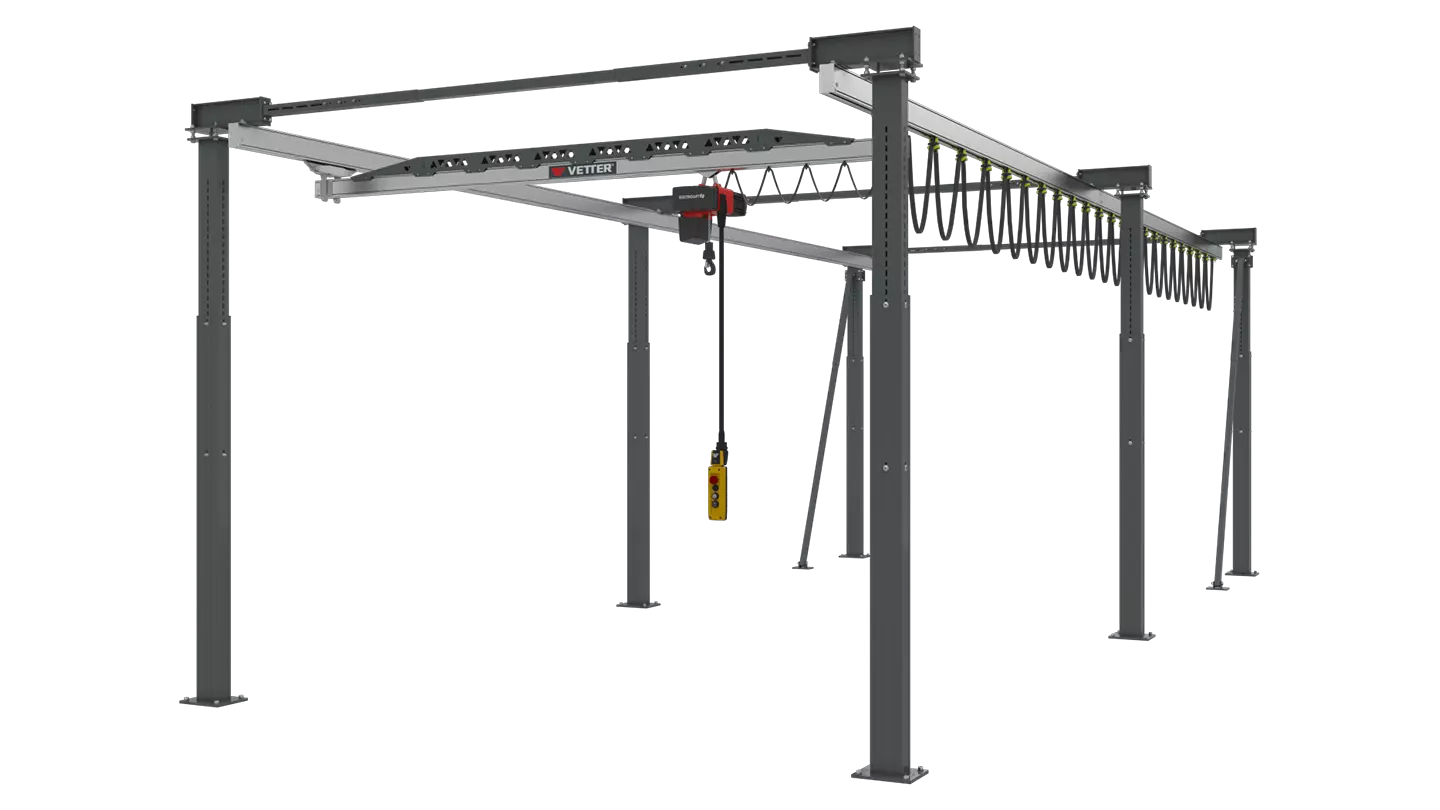

3D-Ansicht
