Żuraw przyścienny obrotowy z łamanym ramieniem – manipulator
Typ BW
Istotne cechy
- Łamane ramię osiąga każdy zakątek w obszarze roboczym
- Lekki obrót w standardzie włącznie z regulacją oporu obrotu
- Kompaktowa konstrukcja, idealna do doposażenia maszyn, czy centrów obróbczych oraz do zabudowy na maszynach
- Duże użytkowe wysokości podnoszenia
- Długość ramienia dopasowywana do warunków istniejących w hali
- Łatwość montażu dzięki szerokiej gamie sposobów montażu
Łamany
Żuraw przyścienny obrotowy z łamanym ramieniem – manipulator jest przeznaczony do bezpiecznego i szybkiego przenoszenia przedmiotów warsztatowych, narzędzi lub małych elementów aż do udźwigu 250 kg.
Poprzez łamane, składne ramię z łatwością i dokładnie dotrzecie Państwo w każdy kąt obszaru roboczego – żuraw obraca się za narożnik. Dzięki swojej zwartej budowie konstrukcyjnej żuraw łamany uzyskuje max. wysokość podnoszenia oraz nadaje się idealnie do doposażenia maszyn czy centrów obróbczych. Dzięki indywidualnemu doborowi długości ramienia żuraw przyścienny z łamanym ramieniem B dostosowuje się idealnie do Państwa potrzeb.
Także przy wyborze mocowania mogą Państwo indywidualnie wybrać między mocowaniem do słupów stalowych, słupów betonowych, ścian betonowych zbrojonych czy też bezpośrednio do konstrukcji stalowej.
Wciągniki łańcuchowe ELECTROLIFT®, opcjonalnie mocowane na stałe do ramienia, dla optymalnego wykorzystania pomieszczeń oraz wiele innych opcji otrzymają Państwo bezpośrednio u nas.
Ten żuraw przyścienny obrotowy z łamanym ramieniem – manipulator dostępny również, jako żuraw słupowy obrotowy – manipulator.

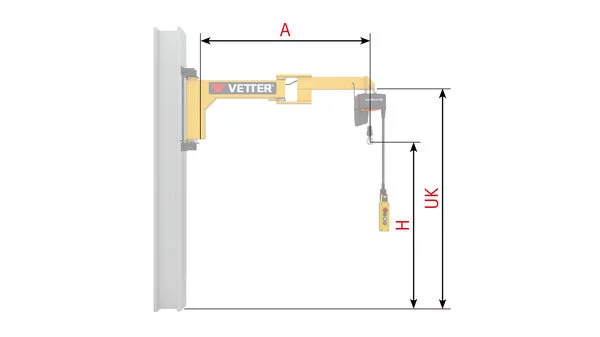

Dane techniczne
| Udźwig: | 63 - 250 kg |
| Długości ramion: | 2000 - 4000 mm |
| Wysokość całkowita: | 940 mm |
| Zakres obrotu: | 180° (300°/300°) |
| EN 13001 Klasa podnoszenia: | HC2 |
| EN 13001 Klasa stabilności: | S2 |
| Obrót ramienia: | Ręcznie |
| Wciągnik: | Łańcuchowy |
| Lokalizacja instalacji: | Hala |
Długości ramion [m]
Udźwig [kg]
| 2 | 3 | 4 | |
|---|---|---|---|
| 63 | |||
| 125 | |||
| 250 |
3D-Ansicht
Akcesoria
Mocowanie
Mocowanie na słupie stalowym
Wspornik ścienny
Konsola przykręcana służy mocowaniu żurawi przyściennych do podpór stalowych. Taki rodzaj mocowania jest mocowaniem standardowym.
Mocowanie poprzez ścianę żelbetonową
Przez ścianę
Do zamocowania żurawia przyściennego do betonowej ściany. Mocowanie poprzez płytę, pręty gwintowane, nakrętki oraz podkładki kontrujące z drugiej strony ściany.
Mocowanie do słupa żelbetonowego
Opasające słup
Do zamocowania żurawia przyściennego do słupa żelbetonowego. Płyty opasające słup skręcane poprzez gwintowane pręty, nakrętki.
Mocowanie do konstrukcji stalowej
Adaptery do przyspawania
Do zamocowania żurawia przyściennego obrotowego na statycznie przeliczonej konstrukcji salowej. Adaptery należy przyspawać bezpośrednio do konstrukcji stalowej. To mocowanie nadaje się idealnie, jeżeli w istniejącej konstrukcji stalowej nie można lub nie powinno się wiercić otworów.
Obróbka powierzchni
Malowanie do pracy w hali
Żurawie, które będą użytkowane w hali, konstrukcja żurawia jest najpierw śrutowana, a następnie malowana najwyższej jakości farbą w oparciu o kategorię korozyjności C2. Nadaje się do niskiego poziomu zanieczyszczeń. Standardowym kolorem jest żółty narcyzowy (RAL 1007) z grubością powłoki 80 µm.
Inne kolory wg palety RAL, kategorie korozyjności oraz grubości powłok dostępne są, jako opcje.
