Mobilny żuraw słupowy obrotowy
Typ MOB-PR
Wskazówka Do szybkiego i łatwego przestawianie za pomocą wielu możliwości transportowych dostępnych, jako opcje.
Istotne cechy
- Dzięki zintegrowanej podstawie MOB-PR jest zawsze samowystarczalny, tak więc nie wymaga mocowania do fundamentu, ani nie musi być przytwierdzony do posadzki
- Szybkie, nieskomplikowane przestawianie za pomocą wózka widłowego, suwnicy czy też własnego podwozia (wszystko opcjonalnie)
- 360° obrót w nieskończoność dzięki doprowadzeniu zasilania poprzez pierścień korpusu
- Wyjątkowo lekki obrót dzięki zastosowaniu wysokowartościowych łożysk kulkowych wraz z seryjnie montowaną regulacją oporu obrotu
- Małe strefy martwe dla max. wykorzystania ramienia
- Kompaktowa konstrukcja, idealna do niskich pomieszczeń
- Duże użytkowe wysokości podnoszenia
- Wysokość słupa oraz długość ramienia dopasowywana do warunków istniejących w hali
- Standardowa blokada ramienia jako zabezpieczenie w trakcie przesuwania i przenoszenia
Uniwersalny w wykonaniu mobilnym
Przestawny MOB-PR jest mobilnym żurawiem słupowym obrotowym z zakresem obrotu bez końca.
Dzięki swojej zwartej budowie konstrukcyjnej żuraw obrotowy osiąga maksymalną wysokość podnoszenia i idealnie nadaje się do pracy w niskich i ciasnych pomieszczeniach. Dzięki indywidualnemu doborowi wysokości słupa oraz długości ramienia żuraw słupowy MOB-PR dostosowuje się do Państwa potrzeb.
Przestawny MOB-PR zaprojektowany został z myślą o elastycznym zastosowaniu, jako żuraw pomocniczy do załadunku maszyn, do tymczasowej konserwacji i napraw, czy jako elastyczny pomocnik na stanowiskach montażowych i kompletacyjnych - wszędzie tam, gdzie potrzebujesz mobilnego żurawia słupowego obrotowego z udźwigiem do 1000 kg.
Dzięki zintegrowanej podstawie MOB-PR jest zawsze samowystarczalny. Żuraw nie wymaga mocowania do fundamentu, ani nie musi być przytwierdzony do posadzki. Żuraw obrotowy może być stosowany również tam, gdzie podłoże nie nadaje się do zastosowania kotew.
Dostosowane zasilanie, elektryczny wciągnik łańcuchowy ELECTROLIFT® oraz inne akcesoria z szeroką gamą wariantów ułatwiających przemieszczanie żurawia są dostępne bezpośrednio u nas.
Ten typ żurawia dostępny, jako żuraw obrotowy słupowy lub przyścienny.
Dane techniczne
| Udźwig: | 125 - 1000 kg |
| Długości ramion: | 2000 - 6000 mm |
| Dolna krawędź: | 1800 - 5000 mm |
| Wysokość całkowita: | 2050 - 5200 mm |
| Zakres obrotu: | 360° ∞ |
| EN 13001 Klasa podnoszenia: | HC2 |
| EN 13001 Klasa stabilności: | S2 |
| Konstrukcja wysięgnika: | Model z podporą ramienia od dołu, niska zabudowa |
| Obrót ramienia: | Ręcznie |
| Wciągnik: | Łańcuchowy |
| Jazda wciągkiem: | Ręcznie / Elektryczny |
| Lokalizacja instalacji: | Hala |
Długości ramion [m]
Udźwig [kg]
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 125 | |||||||||
| 250 | |||||||||
| 320 | |||||||||
| 500 | |||||||||
| 1000 |
- ■ Podstawa żurawia do wyboru 1175×1040 mm lub 1360×1240 mm □ Podstawa żurawia 1360×1240 mm
3D-Ansicht
Akcesoria
Zasilanie
Kabel okrągły
Zasilanie za pomocą kabla okrągłego wraz z wspornikiem do zamocowania na ramieniu. Kaseta sterująca zamocowana pod wciągnikiem, do ramiona o długości do 3 m (zależne od wysokości UK).
Kabel okrągły – wózeczki kablowe
Zasilanie systemem wózków kablowych - kabel okrągły, linka napinająca i ramiona mocujące do zamocowania na ramieniu. Kaseta sterująca zamocowana pod wciągnikiem, do ramiona o długości od 3 – 10 m (zależne od wysokości UK).
Inne
Ograniczenie obrotu
Mechaniczne zderzaki ograniczenia obrotu przykręcane / spawane po ustaleniu żądanego kąta obrotu prawo / lewo.
Ogranicznik obrotu ramienia
Opcjonalny ogranicznik obrotu ramienia umożliwia łatwą regulację zakresu pracy nowego MOBILUSa.
Urządzenie blokujące ramię w jednej pozycji MOB
Do blokady ramienia w jednej pozycji. Służy jednocześnie, jako zabezpieczenie podczas przestawiania.
Urządzenie blokujące ramię w kilku pozycjach MOB
Do blokady ramienia w kilku pozycjach.
Obróbka powierzchni
Malowanie do pracy w hali MOB-PR/MOB-AS/MOB-BS
Żurawie, które będą użytkowane w hali, konstrukcja żurawia jest najpierw śrutowana, a następnie malowana najwyższej jakości farbą w oparciu o kategorię korozyjności C2. Nadaje się do niskiego poziomu zanieczyszczeń. Standardowym kolorem jest żółty narcyzowy (RAL 1007) z grubością powłoki 80 µm. Podstawa betonowa bez malowania.
Inne kolory wg palety RAL, kategorie korozyjności oraz grubości powłok dostępne są, jako opcje.
Transportowy

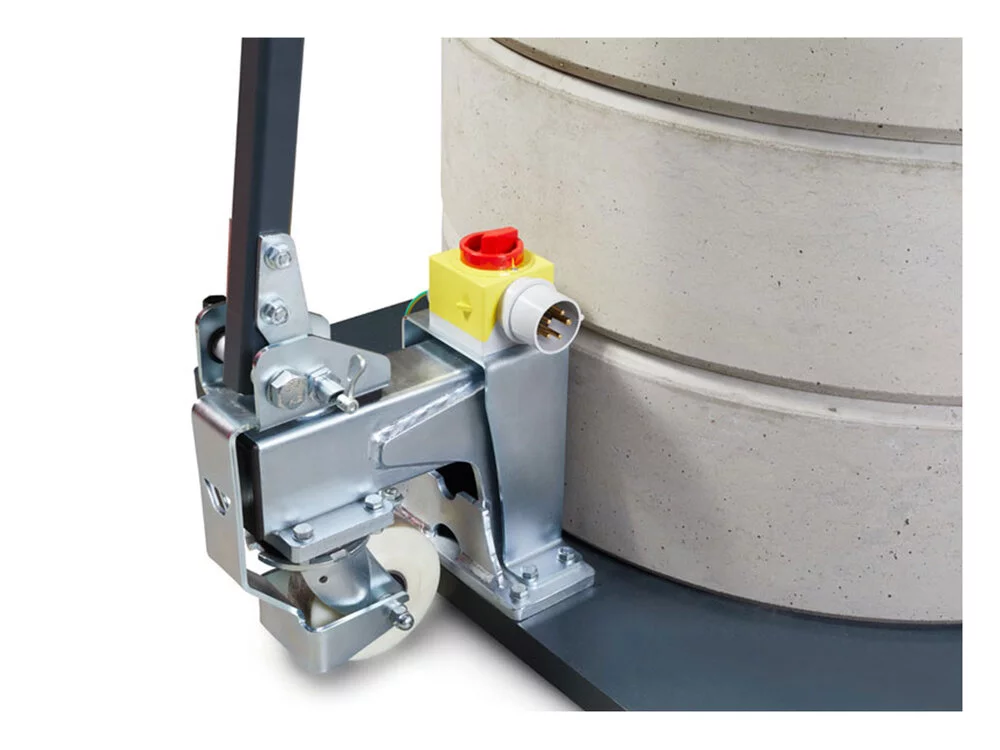

Podwozie do podstawy betonowej
Podwozie żurawia z dyszlem umożliwia ręczne przesuwanie.
Łącznik dyszla
Poprzez przebudowę końca dyszla na łącznik możliwe jest przeciąganie MOBILUSa za pomocą wózka widłowego.

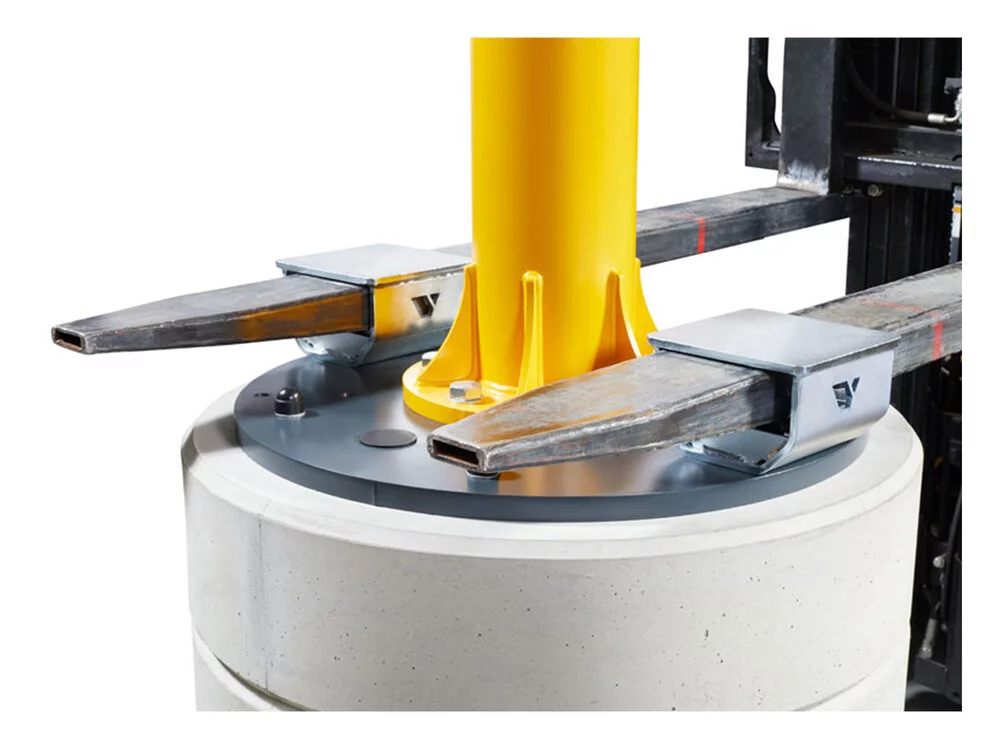

Kieszenie do wózka widłowego
Ocynkowane kieszenie umożliwiają podniesienie i przenoszenie MOBILUSa wózkiem widłowym.

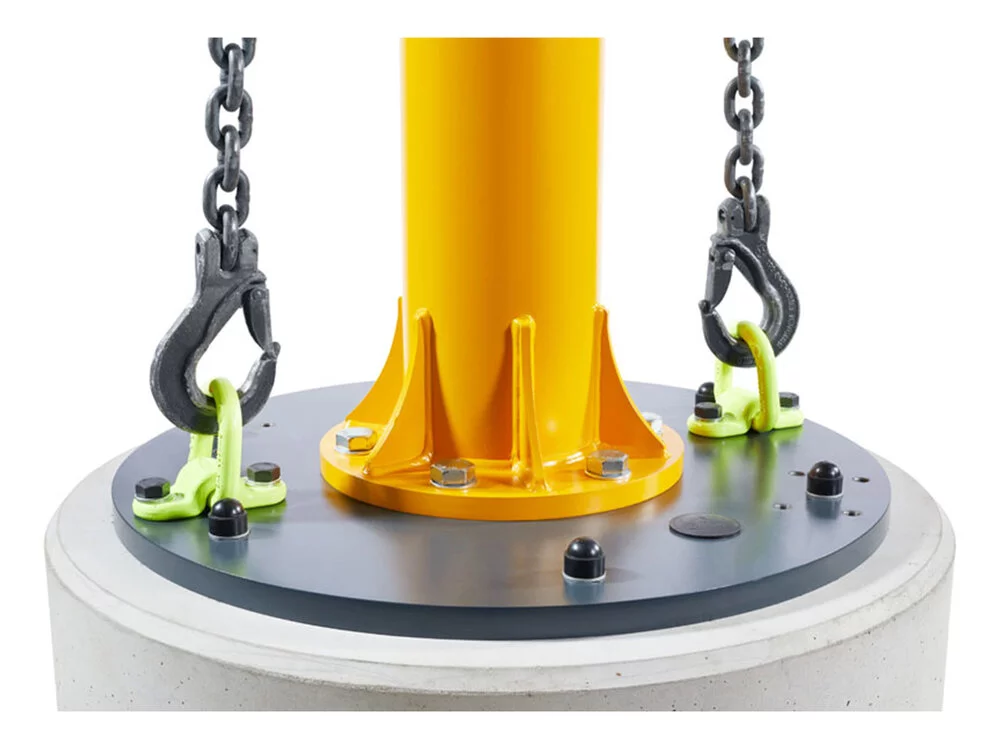

Szekle
Poprzez szekle mamy możliwość bezpiecznego transportu MOBILUSa w nowe miejsce za pomocą suwnicy.
